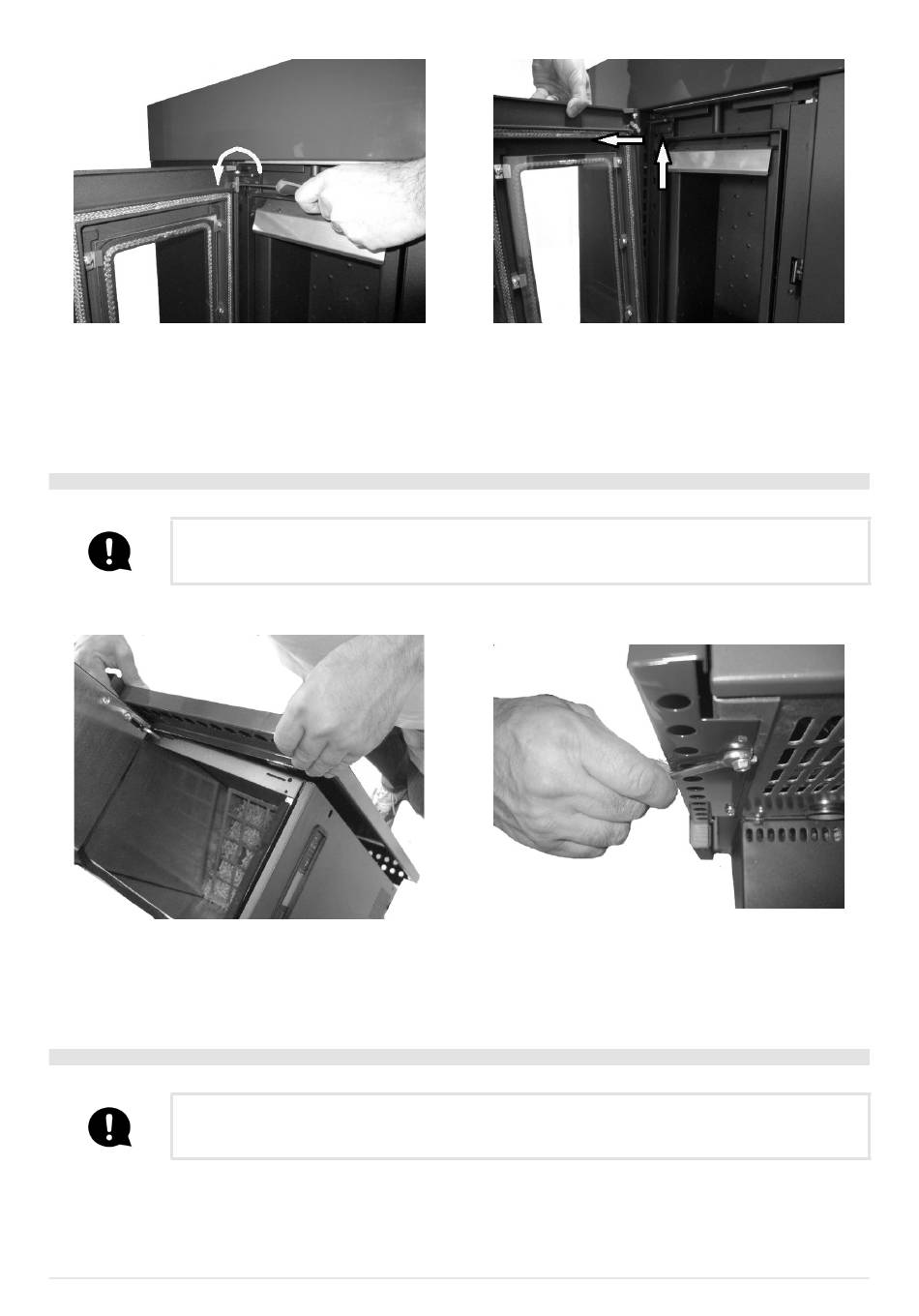

Fig. 32 - Retrait des vis

MONTAGE DE LA PORTE

Pour le montage de la porte, il faut centrer les goujons fixés dans la porte sur le trou de l'étrier situé dans la structure.
Lorsque la porte a été remontée, soulever le levier à l'aide d'un tournevis de façon à ce que la porte soit bloquée.
5.7
ASSEMBLAGE PANNEAUX (MODÈLE WALL
Toutes les opérations d'assemblage doivent être effectuées par un technicien agrée.
Pour assembler les panneaux, procédez comme suit:
Fig. 34 - Insérer les panneaux
• Emboîter les montants latéraux par le haut en mettant les deux dents dans les fissures correspondantes et en les faisant cou-
lisser jusqu'au fond (voir Fig. 34).
• Avec une clé 8, serrer les deux vis sous le panneau (voir Fig. 35).
5.8
ASSEMBLAGE PANNEAUX (MODÈLE LEAN
Toutes les opérations d'assemblage doivent être effectuées par un technicien agrée.
Pour assembler les panneaux, procédez comme suit:
WALL
PLUS - TILE
PLUS - MOON - LEAN
3
3
PLUS
3
Fig. 33 - Retrait de la porte

PLUS)

3
Fig. 35 - Fixer les panneaux
PLUS)
3
31
