Branchement De La Prise D'air En Cas De Prélèvement; De L'air Comburant De L'interstitiel Du Conduit; Installation En Zone 3 (France) - Cadel WALL3 PLUS Manuel De L'installateur

Voir également le schéma des positions des terminaux sur, voir Fig. 9.
• En ce qui concerne les BRANCHEMENTS des tuyaux et conduits, voir Fig. 10.
ATTENTION : exception sur le prélèvement d'air comburant de l' e space interstitiel du conduit concentrique (C).
CADEL et FREEPOINT n'autorisent pas que l' o n prélève de l'air comburant de l' e space annulaire laissé vide dans
le cas d'un tubage de conduit maçonné comme suggéré dans le schéma dans Fig. 9, cas (C).
Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise d'air comburant : si de telles normes
existent, elles doivent être respectées.
• Pour ce branchement, il faudra un tuyau flexible ou rigide:
• qui résiste à une température de 100 °C,
• ayant un diamètre de 60 mm,
• et une longueur maximale de 2 mètres
• Nous conseillons un tuyau flexible en aluminium.

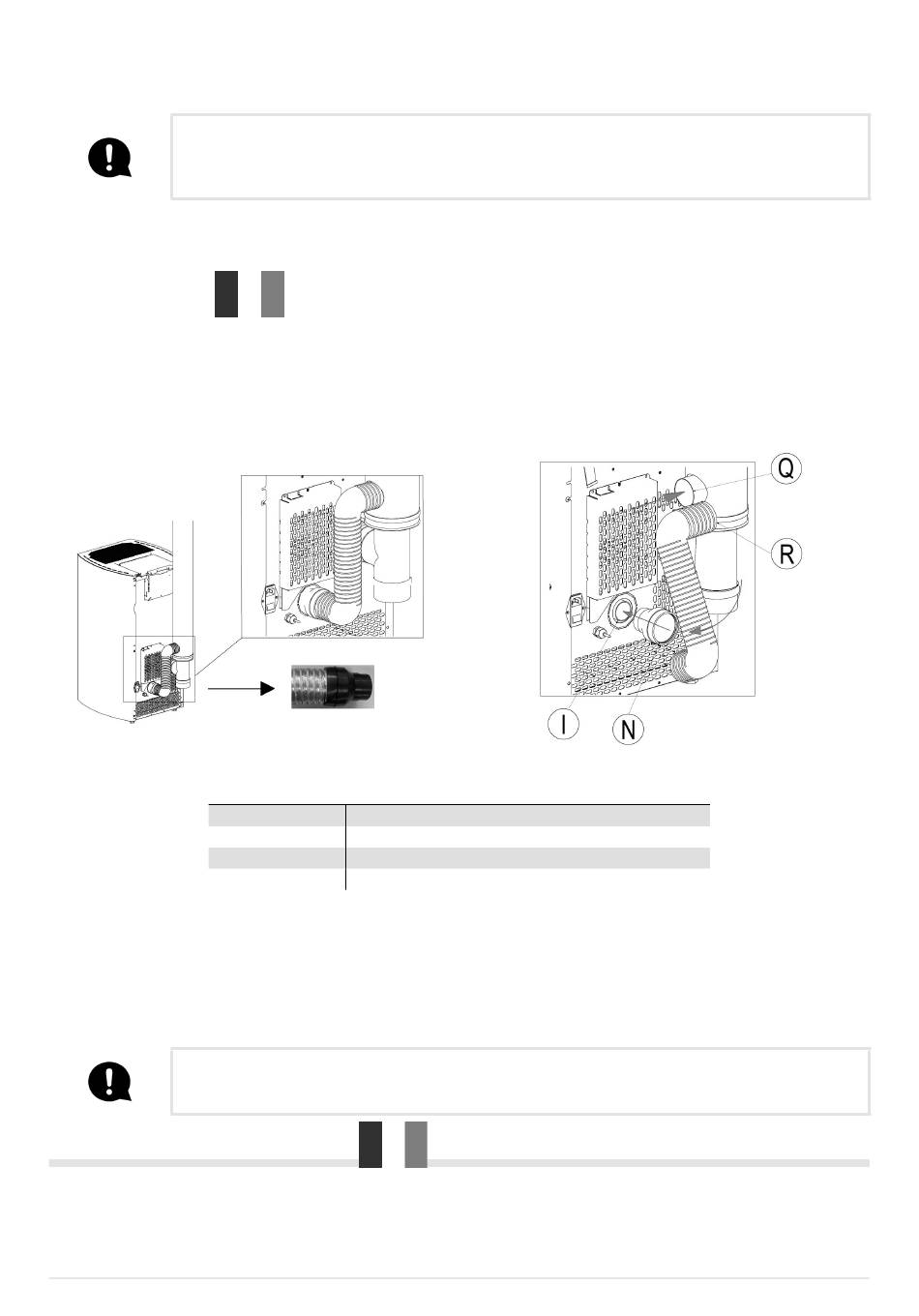

Fig. 10 - Tuyau flexible
Exemple de procédure de branchement:
• Insérer le raccord N sur le tuyau d'entrée d'air I.
• Raccorder N avec Q en utilisant le tuyau flexible ou rigide.
RÉGLAGE DES PARAMÈTRES DE COMBUSTION
Le réglage des paramètres de combustion par un professionnel est indispensable.
4.2.6

INSTALLATION EN ZONE 3 (FRANCE)

• L'installation en zone 3 n'est autorisée que pour des poêles étanches.
WALL PLUS - TILE PLUS - MOON - LEAN
3 3
LÉGENDE Fig. 10 - Fig. 11
I Entrée de l'air comburant ayant un diamètre de 40 mm
N Raccord en caoutchouc ayant un diamètre de 40/60 mm
R Tuyau flexible en aluminium
Q Raccord de l'air comburant tuyau coaxial
PLUS
3
BRANCHEMENT DE LA PRISE D'AIR EN CAS DE PRÉLÈVEMENT

DE L'AIR COMBURANT DE L'INTERSTITIEL DU CONDUIT

Fig. 11 - Branchements
