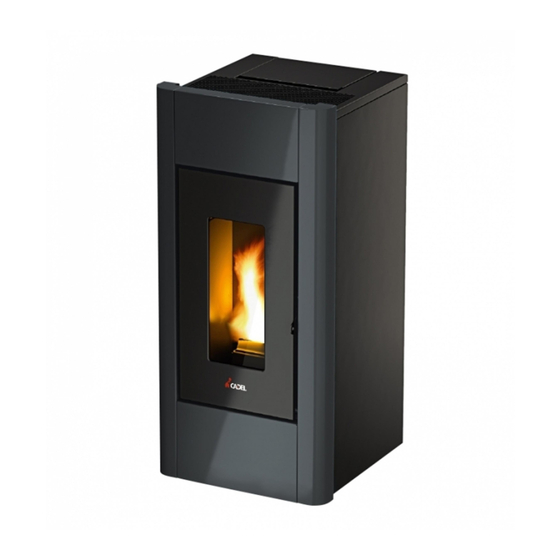

Cadel PERLA 3 Manuel D'installation, D'entretien Et D'utilisation
Masquer les pouces
Voir aussi pour PERLA 3:
- Manuel d'installation (42 pages) ,
- Manuel de l'utilisateur (26 pages)
Manuels Connexes pour Cadel PERLA 3
Sommaire des Matières pour Cadel PERLA 3
- Page 1 POÊLE À GRANULÉS ’ manuel d installation utilisation et entretien installations zone 1-2 et 3 autorisées par la norme en france uniquement EASY - SWEET - SHARP - PERLA ©2018 CADEL srl | All rights reserved – tutti i diritti riservati...
- Page 2 Sommario 14.13REMARQUES POUR LE FONCTIONNEMENT TIMER 29 14.14MODE AUTO ECO (VOIR POINTS F-G MENU INSTALLATION ..............2 SELECTION A PAG. 25) ............29 1.1 INSTRUCTIONS D’INSTALLATION AVEC TUBES 14.15FONCTION SLEEP (MENU PRINCIPAL) ....30 CONCENTRIQUES (VALABLE POUR LA FRANCE) ...2 14.16 RECETTE PELLETS (VOIR POINT H MENU SELECTION A SYMBOLES DU MANUEL ..........4 PAG.
- Page 3 INSTALLATION INSTRUCTIONS D’INSTALLATION AVEC TUBES CONCENTRIQUES (VALABLE POUR LA FRANCE) Les poêles Étanche sont installés en configuration étanche: chaque appareil prélève l’air comburant directement à l’extérieur par un conduit d’amenée d’air et est raccordé à un conduit d’évacuation des produits de combustion.
- Page 4 EASY - SWEET - SHARP - PERLA...
- Page 5 SYMBOLES DU MANUEL • Les icônes a coté de chaque paragraphe indiquent à qui s'adresse chaque argument (Utilisateur finale et/ ou Technicien agrée et/ou fumiste spécialisé). • Les symboles ATTENTION indiquent une note importante. UTILISATEUR TECHNICIEN AUTORISÉE (qui signifie EXCLUSIVEMENT ou le Fabricant du poêle ou le Technicien Autorisée du Service d'Assistance Technique) FUMISTE SPÉCIALISÉ...
- Page 6 RÈGLES DE SÉCURITÉ • L’installation, le branchement électrique, la vérification du fonctionnement et l’entretien doivent être effectués exclusivement par un personnel qualifié ou autorisé. • Parties électriques sous tension: débrancher le produit de l'alimentation à 230 V avant toute opération d'entretien. Mettre le produit sous tension uniquement quand son assemblage est terminé.
- Page 7 avec des handicaps psychiques ou moteurs ou un manque d’expérience et de connaissance doivent être tenues éloignées des emballages. Le poêle n’est pas un jouet. • Les enfants doivent être toujours surveillés pour s'assurer que ils ne jouent pas avec l’appareil.
- Page 8 également vous tenir au courant des évolutios sur votre type d’appareil. L’enregistrement est uniquement possible sur les appareils à pellet de la marque MCZ/RED/CADEL/SERGIO LEONI et devrait être enregistré dans les 6 semaines successives à l’achat.
- Page 9 EMBALLAGE ET MANIPULATION 10.1 EMBALLAGE • L’emballage se compose d'une boîte en carton recyclable selon les normes RESY, d’inserts recyclables en EPS (polystyrène expansé) et d'une palette en bois. • Tous les matériaux d’emballage peuvent être réutilisés pour un usage similaire ou éventuellement éliminés en tant que déchets solides urbains, dans le respect des normes en vigueur.
- Page 10 CONDUIT DES FUMÉES 11.1 CONDUIT DES FUMÉES Fig. 2 - Conduit des fumées LÉGENDE Fig. 2 a pag. 10 Cheminée avec conduits en inox isolé Cheminée préexistante "T" tampon Trappe de contrôle ≥ 3,5 mt • Le conduit des fumées ou cheminée revêt une grande importance dans le bon fonctionnement d'une poêle à...
- Page 11 • Le conduit de fumées doit être étanche aux fumées. • Il doit être droit sans point d’étranglement et doit être constitué de matériaux imperméables aux fumées et à la condensation, thermiquement isolés et aptes à résister dans le temps aux sollicitations mécaniques normales.
- Page 12 11.5 SORTIE DE TOIT Fig. 5 - Sortie de toit La sortie de toit joue un rôle important dans le bon fonctionnement de l’appareil de chauffage: • Il est conseillé de choisir une souche de type anti vent, voir Fig. 5 a pag. 12. •...
- Page 13 11.7 PRISE D’AIR EXTÈRIEUR (ZONE 1) Fig. 7 - Directement depuis l'extèrieur LÉGENDE Fig. 7 a pag. 13 Local à aèrer Prise d'air extérieur (min. 80 cm2) • Il est obligatoire de se munir d’un dispositif de renouvellement de l’air extérieur pour assurer le bien-être ambiant.
- Page 14 • La norme française permet l'installation dans un conduit d'évacuation des fumées à double paroi (système concentrique); l'air de combustion est prélevé de l'espace interstitiel. Pour un bon fonctionnement, le tuyau doit avoir une longueur maximale à respecter selon le type d’installation: ZONE 2 (sortie de toiture sans dépasser le faitage) = longueur maximal du conduit des fumées 6 mètres •...
- Page 15 Fig. 11 - Branchements Exemple de procédure de connexion à le poêle en chambre étanche avec un système concentrique: • Enclencher le raccord N dans le tuyau d'entrée d'air I (voir Fig. 12 a pag. 15 et Fig. 13 a pag. 15). •...
- Page 16 TUYAUX DE RACCORDEMENT TUYAUX DE RACCORDEMENT TYPE D'INSTALLATION Ø80 mm Ø100 mm Longueur minimale verticale 1,5 m Longueur maximale (avec 1 coudes et T) 6 6,5 m 10 m Longueur maximale (avec 2 coudes et T) 4,5 m Nombre maximum de coudes (ou exclus T) Sections horizontales (pente minimale 3% - 5%) Installation à...
- Page 17 Fig. 16 - Exemple 2 LÉGENDE Fig. 16 a pag. 17 Isolant "T" tampon Trappe d'inspection Distance minimale de sécurité = 0,5 mt Inclinaison ≥ 3° Longueur horizontal ≤ 2 mt Prise d’air extérieur (seulement pour ZONE 1) • Vieux conduit de fumées, d’un diamètre de Ø100/120 mm minimum avec réalisation d’une trappe à suie pour le nettoyage de la cheminée.
- Page 18 Fig. 18 - Exemples des installation correcte CARBURANT 12.1 COMBUSTIBLE • Nous conseillons d’utiliser des granulés de premier choix car leur influence sur la puissance calorifique et la formation de cendre est considérable. • Les granulés auront de préférence les caractéristiques suivantes : Ø6-7mm (de Classe D06), longueur maximum 40 mm, puissance calorifique de 5kWh/kg, humidité...
- Page 19 • L’installation doit également permettre un accès facile à la prise d'alimentation électrique (voir RACCORDEMENT ÉLECTRIQUE a pag. 23). • Pour installer plusieurs appareils, il faut adapter les dimensions de la prise d'air extérieur (voir CARACTÉRISTIQUES a pag. 43). 13.2 DIMENSIONS GÉNÉRALES Fig.
- Page 20 LÉGENDE Fig. 20 a pag. 19 47 cm 94 cm 48,5 cm 21 cm 21 cm 11,5 cm 18 cm Tuyau d'évacuation d.8 cm Prise d'air comburant d.6 cm Fig. 21 - Dimensions générales: SHARP LEGENDA Fig. 21 a pag. 20 48,6 cm 93,5 cm 48,8 cm...
- Page 21 13.3 INSTALLATION GÉNÉRIQUE Fig. 22 - Installation générique LÉGENDE Fig. 22 a pag. 21 Poêle Distance latérale minimum = 300 mm Distance arrière minimum = 200 mm Distance frontale minimum = 1000 mm • Il est obligatoire d’installer le poêle éloigné des murs et/ou meubles, avec un écart minimum de 300 mm aux côtes, de 200 mm derrière, afin de permettre un refroidissement efficace de l’appareil et une bonne distribution de la chaleur dans l’ambiance (voir Fig.
- Page 22 Fig. 25 - Accrocher les flancs Fig. 26 - Fixer les flancs 13.5 MONTAGE DE L’ENCADREMENT SWEET Pour le montage de l’encadrement, procéder comme suit: • Accrocher les dents dans les logements spécifiques du poêle (voir Fig. 28 a pag. 22). •...
- Page 23 Fig. 29 - Dévisser les vis Fig. 30 - Tourner les côtés Fig. 31 - Dépose des côtés 13.7 RACCORDEMENT ÉLECTRIQUE Important: l'appareil doit être installe par un technicien spécialisé! • Le branchement électrique s’effectue au moyen d’un câble avec fiche sur une prise électrique capable de supporter la charge et la tension de chaque modèle comme indiqué...
- Page 24 13.9 VENTILATION • Le poêle est doté d'une ventilation. • L’air repoussé par le ventilateur permet au poêle de se maintenir à un bas régime de température évitant des sollicitations excessives des matériaux qui le composant. • Ne pas obstruer les fentes d’air chaud avec des objets, car il y a un risque de surchauffe du poêle! •...
- Page 25 UTILISATION 14.1 AVANT-PROPOS Pour un rendement maximum et une consommation minimum, suivre les instructions suivantes. • Les pellets s’enflamment très facilement si l'installation a été effectuée correctement et si le conduit de fumées fonctionne. • Allumez à puissance 1, pendant au moins 2 heures pour permettre aux matériaux qui constitue la chaudière et le foyer d'absorber les sollicitation élastiques internes.
- Page 26 • Sélectionner "Date/Heure". • Confirmer en appuyant sur “Menu”. • Défiler avec les flèches et sélectionner les variables à modifier une à la fois : Jour, heures, minutes, numéro du jour, mois, année. • Sélectionner "menu" pour confirmer. • A l'aide des touches + - modifier. •...
- Page 27 • Appuyer sur "menu" pour confirmer. • A l'aide des touches + - sélectionner "on". • Appuyer sur "menu" pour confirmer et sur "esc" pour sortir. g - Temps Off Eco Pour sélectionner la fonction Temps Off Eco, procéder comme suit: •...
- Page 28 • Vis Sans Fin • Flamme 14.6 DÉMARRAGE Nous vous rappelons que le premier allumage doit être effectué par un technicien qualifié et agrée qui contrôle la bonne installation, selon les normes en vigueur, et le bon fonctionnement. • Si des livrets ou des manuels se trouvent dans la chambre de combustion, enlevez-les. •...
- Page 29 • Modifier avec les touches + -. • Appuyer sur "menu" pour confirmer et sur "esc" pour sortir. Conf T. Amb - cette fonction permet de configurer la température que l'on souhaite atteindre dans le lieu où le poêle est installé pour un maximum de 5°C à un maximum de 35°C. Lorsque cette condition est réalisée, le poêle se met dans un état correspondant aux valeurs minimales de consommation (flamme et vitesse du ventilateur d'air chaud au minimum) pour reprendre ensuite les valeurs configurées quand la température ambiante descend au-dessous du seuil configuré...
- Page 30 EXEMPLE DE PROGRAMMATION Avec poêle allumé ou éteint : • enter dans le MENU, • défiler avec les flèches <> jusqu'à la rubrique TIMER, • appuyer sur la touche “menu”. • le système propose “P1” (appuyer sur les touches <> pour les timers suivants P2, P3, P4, P5, P6) •...
- Page 31 Fig. 43 - Eco actif 1 Fig. 44 - Eco actif 2 Fig. 45 - Eco actif 3 En haut de l'écran sont affichées les minutes pour indiquer le compte à rebours pour Eco Stop. La flamme se porte en P1 et elle y reste jusqu'à l'expiration du temps « Temps Off Eco » programmé et, si les conditions sont encore satisfaites, elle passe à...
- Page 32 14.18 FONCTION RAMONAGE (UNIQUEMENT POUR LES AGENTS DE MAINTIEN) - VOIR POINT K MENU SELECTION A PAG. 26 Cette fonction peut être activée seulement avec le poêle allumé et en distribution de puissance et force de fonctionnement en chauffage avec les paramètre P5, avec ventilateur (le cas échéant) en V5. D'éventuelles corrections doivent être écoutées en pourcentage de chargement/ventilation fumées.
- Page 33 Les piles usées contiennent des métaux nocifs pour l'environnement et doivent donc être éliminées séparément dans des bacs prévus à cet effet. Fig. 51 - Telecommande LÉGENDE Fig. 51 a pag. 33 Touche 1 Augmente la température désirée Touche 2 Diminue la température désirée Touche 3 On / off...
- Page 34 15.7 MOTOREDUCTEUR Si le motoréducteur s'arrête, la chaudière continue de fonctionner jusqu'à tant que ne s'éteigne la flamme pour cause de manque de combustible et jusqu'à tant que le niveau minimum de refroidissement ne soit pas atteint. 15.8 DEFAUT TEMPORAIRE DE COURANT Si le manque de tension électrique est inférieure à...
- Page 35 SIGNALISATION TYPE DE PROBLEME SOLUTION TABLEAU Fonctionnement anormal du ventilateur Si l'alarme persiste, contacter le centre d'assistance. fumées. Panne de la sonde fumées. Si l'alarme persiste, contacter le centre d'assistance. Lorsque cette mention clignotante apparaît Avis de maintenance périodique (ne bloque à...
- Page 36 Fig. 52 - Extraction de le brasero Fig. 53 - Extraction de le tiroir à cendre Fig. 54 - Nettoyage brasero • Enlever le brasero (voir Fig. 52 a pag. 36) de son logement en le soulevant et vider la cendre. •...
- Page 37 16.4 NETTOYAGE DE LA CHAMBRE DES FUMÉES Chaque saison (ou 1500 h de travail) nettoyer la chambre des fumées des passages des fumées. Pour le modèle Sweet: il faut retirer l’encadrement (voir MONTAGE DE L’ENCADREMENT SWEET3 a pag. 22). Fig. 58 - Chambre des fumées Fig.
- Page 38 Fig. 62 - Déflecteur supérieur Fig. 63 - Retrait du parcours de fumées droit • Retrait du déflecteur supérieur (voir Fig. 62 a pag. 38). • Retrait du déflecteur droit (voir Fig. 63 a pag. 38). • Nettoyer à l’aide d’un goupillon et aspirer les cendres accumulées à l’intérieur. •...
- Page 39 Fig. 65 - Nettoyage de le ventilateur ambiant • Ôter les panneaux latéraux. • Enlever la poussière accumulée dans les pales à l’aide d’une brosse et d’un aspirateur (voir Fig. 65 a pag. 39). 16.8 NETTOYAGE ANNUEL DU CONDUCTEUR DES FUMÉES Chaque année, enlever la suie à...
- Page 40 EN CAS D’ANOMALIES 17.1 SOLUTION DES PROBLEMES Avant tout essai et/ou intervention du technicien agréé, il devra vérifier que les paramètres de la carte électronique correspondent à son tableau de référence. En cas de doute sur l'utilisation de poêle, appelez TOUJOURS le personnel technique agrée afin d'éviter des dommages irréparables! PROBLEME CAUSE...
- Page 41 PROBLEME CAUSE SOLUTION INTERVENTION Réservoir vide Remplir le réservoir. Vis sans fin bloquée par un Nettoyer la vis sans fin. objet étranger (par ex. des clous) Pellets de Le feu s’éteint et Essayer avec d’autres types de pellets. mauvaise qualité le poêle s’arrête Paramètre configuré...
- Page 42 PROBLEME CAUSE SOLUTION INTERVENTION Le poêle marche à plein régime. Température L’écran affiche limite des fumées Le poêle marche au ralenti, pas de problème. "Surchauffe atteinte Fumees" Vérifier que le conduit de fumée ne soit pas obstrué Le conduit de Température des Augmenter la puissance minimale de l’appareil (descente fumée du poêle...
- Page 43 18.2 CARACTÉRISTIQUES DESCRIPTION EASY SWEET LARGEUR 44 cm 47 cm PROFONDEUR 49 cm 48,5 cm HAUTEUR 92 cm 94 cm POIDS 62 kg 64 kg PUISSANCE THERMIQUE INTRODUITE (Min/Max) 2,6 - 7 kW 2,5 - 7 kW PUISSANCE THERMIQUE NOMINALE (Min/Max) 2,4 - 6,5 kW 2,4 - 6,5 kW EFFICIENCE (Min/Max)
- Page 44 DESCRIPTION SHARP PERLA3 LARGEUR 48,5 cm 48,5 cm PROFONDEUR 49 cm 49 cm HAUTEUR 94 cm 94 cm POIDS 62 kg 62 kg PUISSANCE THERMIQUE INTRODUITE (Min/Max) 2,6 - 7,7 kW 2,6 - 7,7 kW PUISSANCE THERMIQUE NOMINALE (Min/Max) 2,5 - 7 kW 2,5 - 7 kW EFFICIENCE (Min/Max) 95,4 - 91,3 %...
- Page 45 NOTE...
- Page 46 NOTE...
- Page 47 NOTE...
- Page 48 à granulés poêles à bois cuisinières à bois · thermopoêles inserts cheminée CADEL srl FREEPOINT by Cadel Via Foresto Sud, 7 31025 Santa Lucia di Piave (TV) - ITALY tel. +39.0438.738669 fax +39.0438.73343 www.cadelsrl.com Partner of: Rev.02 - 2016...
