LÉGENDE WALL PLUS
3
6 257 mm
7 875 mm
8 735 mm
9 227 mm
10 Support au mur
11 Entretoise mur (cod. 5013016)
D.80 mm trou pour l'air de
12
combustion
13 D.120 mm trou sortie fumées
14 Chevilles fischer
15 Boulon M8x20
5.5 FIXATION DE SÉCURITÉ
L'appareil doit être installé par un technicien agrée!

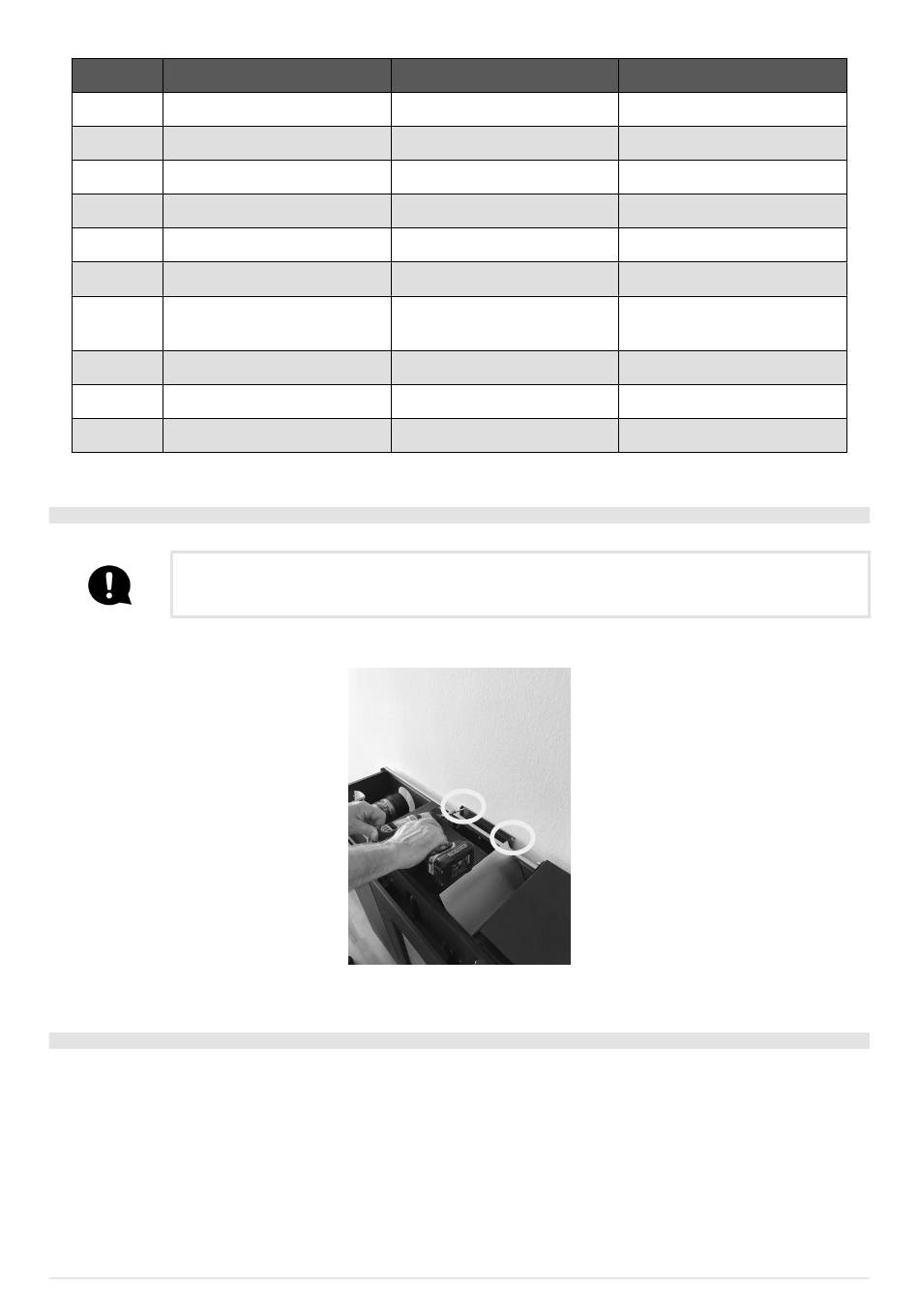

Pour la sécurité du renversement accidentel, vous devez fixer le poêle au mur avec 2 vis comme indiqué dans Fig. 31.
5.6

RETRAIT/MONTAGE DE LA PORTE DU FOYER

RETRAIT DE LA PORTE
Pour certaines interventions (par exemple : montage des flancs et nettoyage), il faut retirer la porte du foyer.
Pour retirer la porte, procédez de la manière suivante:
• Ouvrir la porte.
• À l'aide d'un tournevis, tourner le levier dans le sens de la flèche (voir Fig. 32).
• Lever la porte de façon à ce que les goujons de la porte sortent de l'étrier sur la structure (voir Fig. 33).
•
• Poser la porte dans un lieu sûr jusqu'à la prochaine utilisation.
30
LEAN PLUS
3
257 mm
895 mm
735 mm
247 mm
Support au mur
Entretoise mur (cod. 5013016)
D.80 mm trou pour l'air de
combustion
D.120 mm trou sortie fumées
Chevilles fischer
Boulon M8x20
Fig. 31 - Fixation murale
MOON
257 mm
851 mm
735 mm
203 mm
Support au mur
Entretoise mur (cod. 5013016)
D.80 mm trou pour l'air de
combustion
D.120 mm trou sortie fumées
Chevilles fischer
Boulon M8x20
WALL PLUS - TILE PLUS - MOON - LEAN
3 3
PLUS
3
