INSTRUCTIONS DE MONTAGE

e
1 étape
Enlevez toutes les pièces du carton et vérifiez que toutes les pièces y sont en vous basant sur les dessins et la
liste des pièces.
e
2 étape

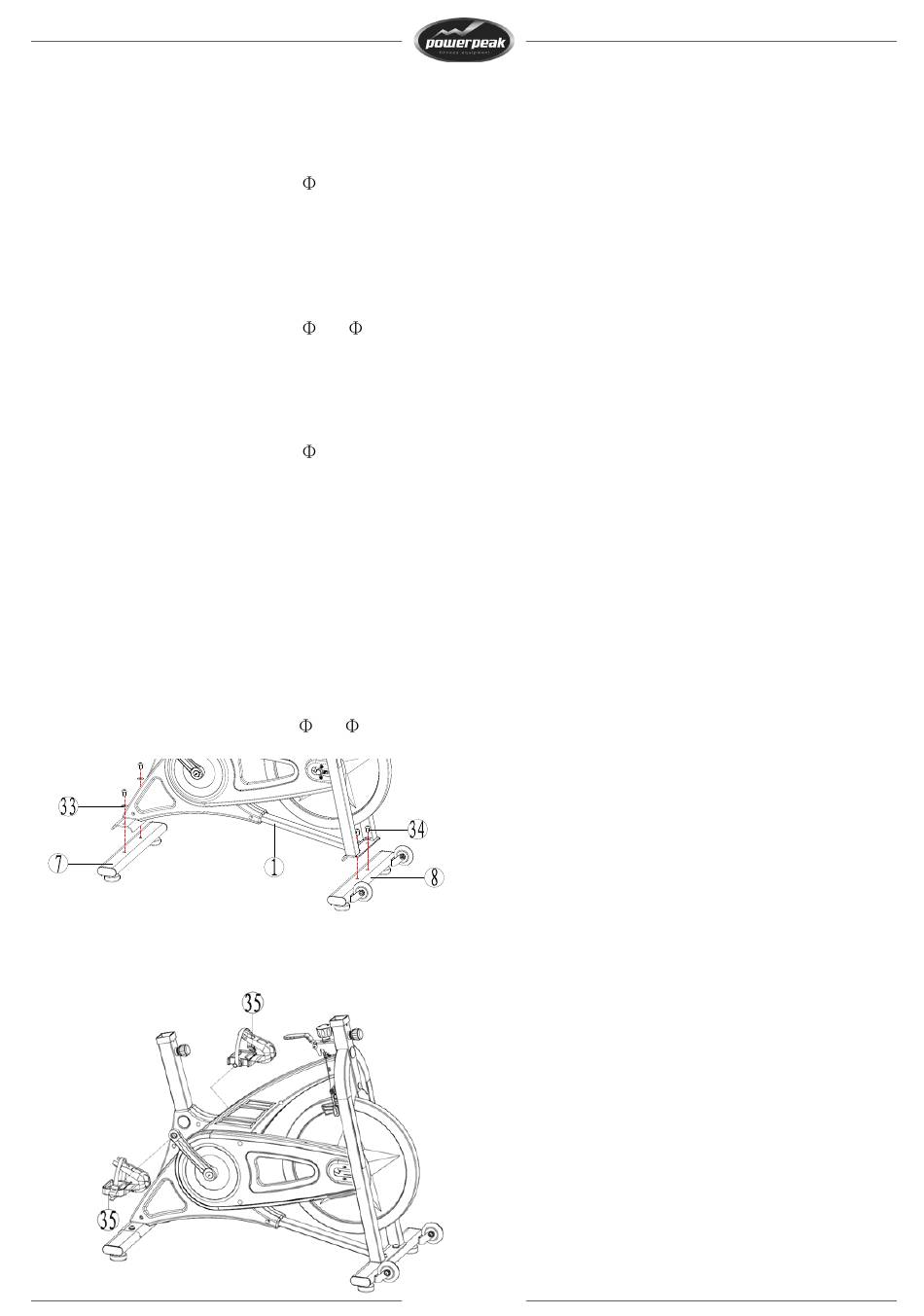

Fixez l'arrière de la barre du bas (7) et l'avant de la barre du bas (8) sur le support principal (1) en utilisant 4 des
vis M10x25 (34) et 4 les rondelles
e
3 étape
Insérez la pédale de droite et de gauche (35) sur le pédalier et serrez bien.
Ecrou hexagonal fin M12*1.0
Ecrou hexagonal M6
Contre-écrou
Ecrou en nylon M10*P1.25
Boulon à tête M5*12 pour bac à empreinte cruciforme
Rondelle 5.2*1.0
Boulon à tête fraisée à empreinte cruciforme M6*12
Casser la corde
Boulon rond plat interne hexagonal M6*12
Bouteille d'eau
Porte-bouteille d'eau
Vis intérieure hexagonale à tête ronde plate M10*25
Rondelle 20* 10*1.5T
Ordinateur
Support ordinateur
Boulon cruciforme M6*12L
Ourreau pédale
Pédale
Rondelle 5.2*1.0
Boulon à tête M5*12 pour bac à empreinte cruciforme
Gaine en plastique - tuyaux intérieur (short)
20* 10*1.5 (33).
43
3
1
2
1
4
4
2
2
3
1
1
2
2
1
1
2
2
2
2
2
1
