Module d'extension de stockage
Module d'extension de stockage
Les modules d'extension de stockage (PEM) en option offrent une capacité de cellules
de stockage supplémentaires, ainsi qu'un espace permettant de stocker un bras robotisé
ou TallBot défectueux en vue de son dépannage. L'espace de stockage rend inaccessible
les trois colonnes de cellules les plus à l'extérieur des façades avant et arrière. Les
cellules inaccessibles peuvent être retirées du module ou bien installées pour convertir
ultérieurement le PEM en CEM. Les PEM n'incluent pas de lecteurs de bande.
Les PEM sont utilisés uniquement avec des bras robotisés (TallBot) redondants. Ils sont
toujours installés par paires. Les PEM doivent être les derniers modules des parties
droite et gauche de la bibliothèque de bandes.
Remarque – Les AEM et les PEM ne peuvent pas être installés dans la même
bibliothèque de bandes.

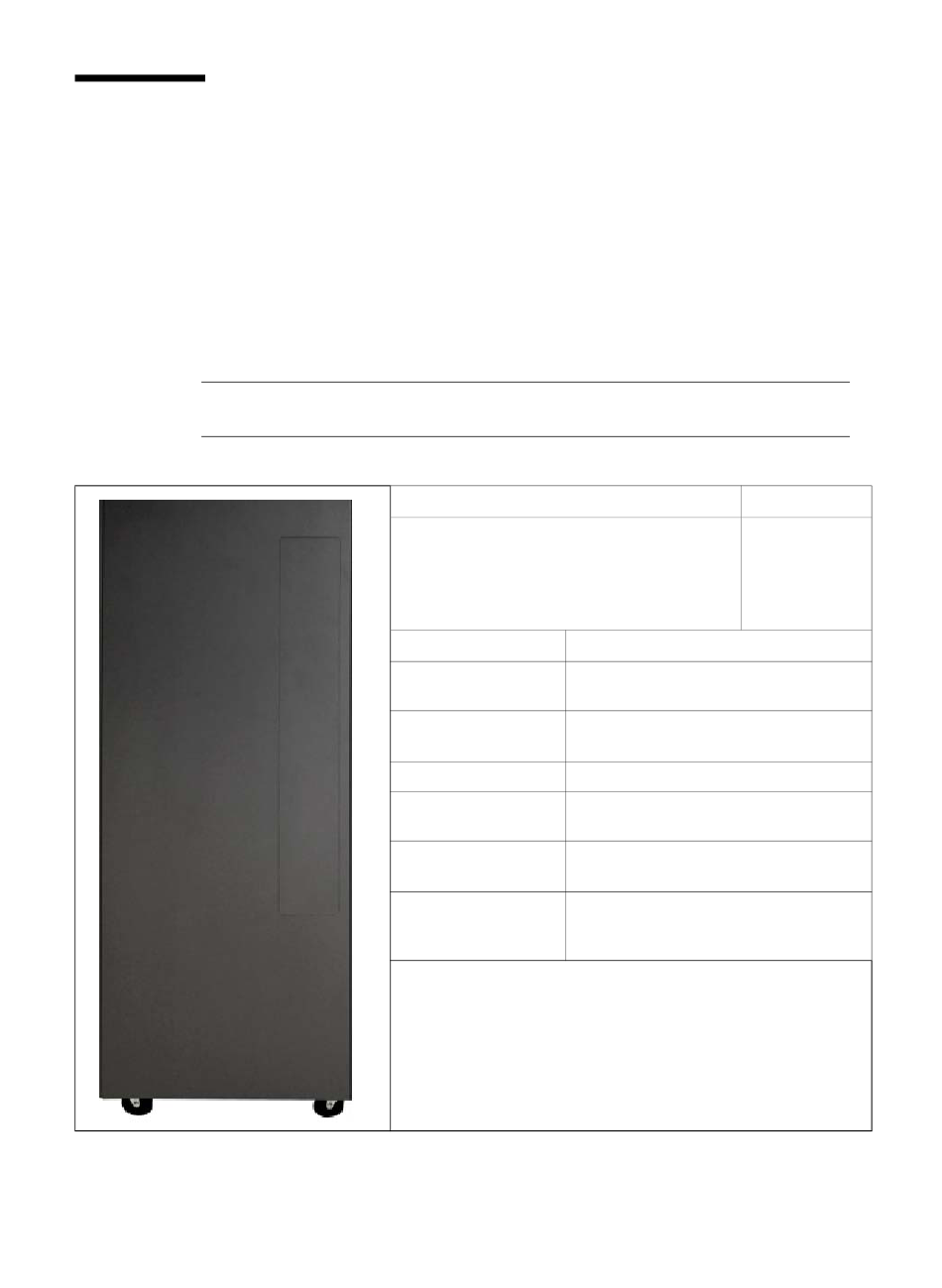

FIGURE 1-8 Module d'extension de stockage (PEM)
Voir
FIGURE
diagramme détaillé de l'agencement des façades.
16 Guide de l'utilisateur du système SL3000 • Mai 2009
Configuration
PEM (installé à gauche) 308 cellules
PEM (installé à droite) 312 cellules
CAP : 78 cellules
Installés par paires pour la fonctionnalité des
TallBot redondants.
Dimensions
Hauteur :
Largeur :
Profondeur :
Poids :
Dégagement latéral
Dégagement pour le
service technique,
avant et arrière
Remarques :
1. Les dimensions du PEM sont les mêmes que celles du module
d'extension de cartouche.
2. Lorsque des modules supplémentaires sont installés, les
capots sont retirés du module de base et remis aux extrémités
du dernier module de la chaîne.
3. Indispensable pour l'installation ou le retrait des capots
latéraux ; ils s'escamotent et s'enlèvent des crochets.
B-4,
« Façades du module d'extension de stockage » page 531
1
Mesures
197 cm (77,625 pouces) à 200 cm
(78,63 pouces) hauteur maximale
76,75 cm (30,22 pouces) sans capots
77,5 cm (30,5 pouces) avec capots
80 cm (31,5 pouces)
103,4 kg (277 livres), structure
uniquement
Refroidissement : 5 cm (2 pouces)
Installation : 91 cm (36 pouces)
Aucun requis
Capacité
Voir le
TABLEAU 1-1
page
7.
2
3
pour un
Révision AB • 418605501
