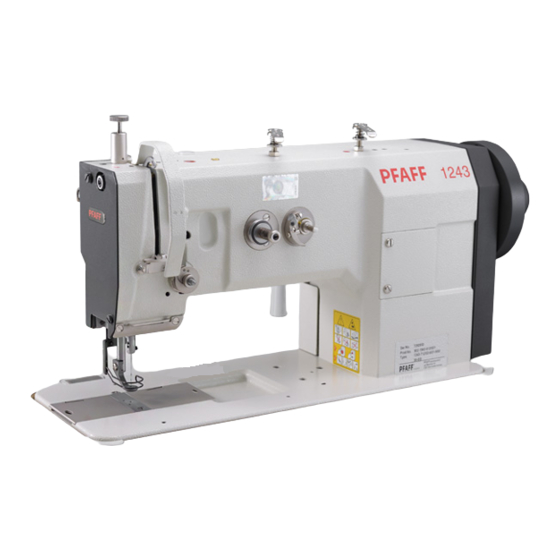

- Page 1 ® Industrial 1243 -712/02 INSTRUCTIONS DE SERVICE Les présentes Instructions de service s’appliquent aux machines à partir des numéros de série : # 2 565 145 296-12-18 354/003 Betriebsanleitung franz. 06.09...
- Page 2 Réimpression, reproduction et traduction - même partielle - de manuels d’utilisation PFAFF seulement avec accord préalable de notre part et indication de source. PFAFF Industriesysteme und Maschinen AG Hans-Geiger-Str. 12 - IG Nord D-67661 Kaiserslautern...
-
Page 3: Table Des Matières
Avertissements ......................1 - 4 Utilisation conforme aux prescriptions ..............2 - 1 Caractéristiques techniques ..................3 - 1 PFAFF 1243-712/02 ..................... 3 - 1 Versions et sous-classes ....................3 - 1 Mise au rebut de la machine ..................4 - 1 Transport, emballage et stockage ................ - Page 4 Table des matières Contenu ................Chapitre - Page Sortie / mise en place de la boîte à canette ..............9 - 3 Enfilage de la boîte à canette / réglage de la tension du fil de canette ......9 - 3 Enfilage du fil d’aiguille / réglage de la tension du fil d’aiguille ........
-
Page 5: Sécurité
Sécurité Sécurité Directives Cette machine a été construite selon les prescriptions europennes figurant dans la déclaration des fabricants sur les normes de conformité. Veuillez également, en complément du présent manuel, observer les dispositions juridiques et la réglementation générale, légale et diverse ainsi que les normes de protection de l’environnement en vigueur! Les règlements locaux des associations professionnelles de prévention des accidents du travail ou d’autres autorités d’inspection doivent toujours être respectés! -
Page 6: Symboles De Sécurité
Sécurité En cas de réparation, n’utiliser que des pièces de rechange ayant reçu notre homologation! Nous attirons tout particulièrement votre attention sur le fait que les pièces de rechange et accessoires que nous n’avons pas livrés n’ont pas non plus été contrôlés ni homologués par nous. -
Page 7: Opérateurs Et Personnel Spécialisé
Sécurité Opérateurs et personnel spécialisé Opérateurs .05.01 Les opérateurs sont les personnes chargées de l’équipement, de l’exploitation et du nettoyage de la machine ainsi que de la suppression d’anomalies intervenant dans le domaine de la couture. Les opérateurs sont en devoir d’observer les points suivants et de: respecter les consignes de sécurité... -
Page 8: Avertissements
Sécurité Avertissements Pendant le fonctionnement de la machine, une zone de manoeuvre de 1 m doit rester libre devant et derrière la machine, afin d’assurer la liberté d’accès à tout moment. Pendant le fonctionnement, ne pas approcher les mains de l’aiguille ! Danger de blessure ! Pendant les travaux de réglage, ne pas laisser d’objets sur le plateau ! Ces objets risqueraient d’être coincés ou projetés ! -
Page 9: Utilisation Conforme Aux Prescriptions
Utilisation conforme aux prescriptions Utilisation conforme aux prescriptions La PFAFF 1243-712/02 est une machine à coudre au point noué une aiguille à plateau, pour le faufilage industriel au point noué. Toute utilisation non agréée par le constructeur est considérée comme étant "non conforme aux prescriptions"... -
Page 10: Caractéristiques Techniques
Dispositif de sécurité dans la conduite d’amenée : ..voir le mode d’emploi du moteur Développement de bruit en service : Emission sonore par poste de couture PFAFF 1243-712/02, n = 800/min. : ..............78 dB (A) Mesure de l’émission sonore selon DIN 45 635-48-A-1 Sous réserve de modifications techniques ou épaisseurs similaires d’autres types de fils... -
Page 11: Mise Au Rebut De La Machine
Mise au rebut de la machine Mise au rebut de la machine Il appartient au client de veiller à ce que la machine soit mise au rebut comme il se doit. Les matériaux utilisés pour cette machine sont: l’acier, l’aluminium, le laiton ainsi que diverses matières plastiques. -
Page 12: Transport, Emballage Et Stockage
Transport, emballage et stockage Transport, emballage et stockage Transport jusqu’à l’entreprise du client Sur l’ensemble du territoire de la République Fédérale d’Allemagne, les machines sont livrées complètes (avec plateau et moteur) et sans emballage. Les machines sans plateau (uniquement têtes de machines avec moteur) ainsi que les machines destinées à... -
Page 13: Signification Des Symboles
Significations des symboles Significations des symboles Dans la partie suivante de ce manuel d’utilisation, certaines opérations à effectuer, voire informations importantes, seront soulignées par la présence de symboles. Les symboles utilisés ont la signification suivante: Remarque, information Nettoyage, entretien Lubrification Maintenance, réparation, ajustage, entretien (opérations à... -
Page 14: Eléments De Commande
Eléments de commande Eléments de commande Commutateur principal ● Tourner le commutateur principal 1 pour mettre la machine en ou hors service. Le commutateur principal représenté ci-contre est utilisé dans le cas des machines avec moteur Quick. Pour des moteurs différents, il est possible que le type de commutateur installé... -
Page 15: Réglage De La Course Du Presse-Tissu
Eléments de commande Réglage de la course du presse-tissu Eteindre la machine ! Danger de blessure en cas de démarrage intempestif de la machine ! ● La course du presse-tissu se règle par déplacement du levier 1. Pour cela, ouvrir le couvercle 2 sur l’arrière de la machine et desserrer la vis 3. -
Page 16: Installation Et Première Mise En Service
Installation et première mise en service Installation et première mise en service L’installation et la première mise en service de la machine doivent seulement être effectuées par des spécialistes qualifiés ! Toutes les consignes de sécurité s’y rapportant doivent impérativement être respectées ! Si la machine a été... -
Page 17: Tension De La Courroie
Installation et première mise en service Tension de la courroie .01.02 ● Desserrer les écrous 1. ● Tendre la courroie à l’aide du moto- interrupteur à bascule 2. ● Serrer les écrous 1. La figure 8-02 représente un moteur Quick. En cas d’utilisation d’un autre type de moteur, se conformer aux instructions de service de... -
Page 18: Montage Du Garde-Courroie Inférieur
Installation et première mise en service Montage du garde-courroie inférieur .01.04 ● Orienter le garde-courroie 1 de façon à ce que rien ne fasse obstacle au fonctionnement de la poulie motrice et de la courroie. La figure 8-04 représente un moteur Quick. -
Page 19: Montage Du Synchronisateur
Installation et première mise en service Montage du synchronisateur .01.06 ● Enfoncer le synchronisateur 1 sur l’arbre. ● Serrer légèrement les vis 2. ● Brancher la fiche du synchronisateur dans la boîte de contrôle. ● Régler le synchronisateur (voir chapitre 11.05.14 Réglage du synchronisateur). -
Page 20: Montage Des Prétensions
Installation et première mise en service Montage des prétensions .01.08 ● Visser les prétensions 1 et 2 dans les trous taraudés dans le dessus de la machine et les contrer par les écrous 3 et 4. Lors du montage des prétensions, veiller à... -
Page 21: Equipement
Equipement Equipement Respecter toutes les consignes et remarques de ces instructions de service et en particulier toutes les consignes de sécurité ! Tous les travaux d’équipement doivent uniquement être effectués par un personnel ayant reçu la formation nécessaire. Avant d’y procéder, actionner le commutateur principal ou retirer la prise secteur pour couper la machine du réseau ! Mise en place de l’aiguille... -
Page 22: Bobinage Du Fil De Canette, Réglage De La Tension Initiale Du Fil
Equipement Bobinage du fil de canette, réglage de la tension initiale du fil Fig. 9 - 02 ● Placer la canette 1 vide sur la broche de bobinoir 2. ● Insérer le fil de la façon indiquée sur la fig. 9-02 et l’enrouler plusieurs fois sur la canette 1 en tournant dans le sens des aiguilles d’une montre. -
Page 23: Sortie / Mise En Place De La Boîte À Canette
Equipement Sortie / mise en place de la boîte à canette Mettre la machine hors service ! Danger de blessure en cas de démarrage intempestif de la machine ! Sortir la boîte à canette : ● Amener le releveur de fil en position haute. -
Page 24: Enfilage Du Fil D'aiguille / Réglage De La Tension Du Fil D'aiguille
Equipement Enfilage du fil d’aiguille / réglage de la tension du fil d’aiguille Fig. 9 - 05 Mettre la machine hors service ! Danger de blessure en cas de démarrage intempestif de la machine ! ● Enfiler la machine conformément à la fig. 9-05 en faisant passer le fil de la gauche vers la droite dans le chas de l’aiguille. -
Page 25: Maintenance Et Entretien
Maintenance et entretien Maintenance et entretien Intervalles de maintenance et d’entretien Nettoyage du compartiment crochet : ..quotidien, et à plusieurs reprises en cas de service continu Contrôle du réservoir d’huile du crochet : .............. une fois par semaine Nettoyage du crochet ................... une fois par semaine Lubrification générale : .................. -
Page 26: Huilage Général
Maintenance et entretien Huilage général Fig. 10 - 02 ● Huiler deux fois par semaine tous les roulements (voir flèches)..Mettre la machine hors service ! Danger de blessure ! Utiliser uniquement une huile d’une viscosité moyenne de 22,0 mm²/s à 40°C et d’une densité... -
Page 27: Huilage Du Crochet
Maintenance et entretien Huilage du crochet Mettre la machine hors service ! Danger de blessure en cas de démarrage intempestif de la machine ! ● Tirer la genouillère vers l’avant et rabattre la machine vers l’arrière. ● Par le perçage 2, , , , , remplir le réservoir d’huile 1 jusqu’au repère supérieur. -
Page 28: Réglage
Réglage Réglage 11.01 Remarques relatives au réglage Toutes les opérations d’ajustage de ce manuel s’appliquent à une machine entièrement montée et doivent uniquement être effectuées par un personnel spécialisé ayant reçu la personnel spécialisé ayant reçu la personnel spécialisé ayant reçu la personnel spécialisé... -
Page 29: Réglage De La Machine De Base
Réglage Réglage de la machine de base Position de l’aiguille par rapport au trou d’aiguille .04.01 Règle L’aiguille doit piquer exactement au milieu du trou d’aiguille. Fig. 11 - 01 ● Desserrer les vis 1, 2 et 3. ● Tourner le volant pour amener l’aiguille juste au-dessus du trou d’aiguille. ●... -
Page 30: Hauteur De L'aiguille (Préréglage)
Réglage Hauteur de l’aiguille (préréglage) .04.02 Règle Au PMB de la barre à aiguille, il doit y avoir un espacement de 23 mm entre la barre à aiguille et la plaque à aiguille. Fig. 11 - 02 ● Déplacer la barre à aiguille 1 (vis 2) selon la règle, sans la tourner. 11 - 3... -
Page 31: Ecartement Crochet/Aiguille, Remontée D'aiguille, Hauteur D'aiguille Et Pare-Aiguille
Réglage Ecartement crochet/aiguille, remontée d’aiguille, hauteur d’aiguille et pare-aiguille 04.03 Règle Quand la barre à aiguille est à 1,8 mm après le PMB, il faut que : 1. la pointe du crochet se trouve « dans l’axe de l’aiguille » et que l’aiguille en soit distante de 0,05 à... - Page 32 Réglage 0.05 - 0.1 mm Fig. 11 - 03 ● Serrer les vis 1. ● Placer la pointe du crochet au centre de l’aiguille en veillant à ce que l’aiguille ne soit pas repoussée par le pare-aiguille 5. ● Serrer les vis 2 en veillant à ce que le pignon conique 4 ne soit pas trop proche et à ce que le crochet ne présente pas non plus de jeu excessif.
-
Page 33: Dégageur De Capsule
Réglage Dégageur de capsule .04.04 Règle Le fil d’aiguille ne doit pas être coincé entre le dégageur de capsule 1 et la partie inférieure de capsule 3, ni entre l’ergot d’arrêt 4 et le tenon d’arrêt de la plaque à aiguille. Fig. -
Page 34: Accouplement À Glissement
Réglage Accouplement à glissement .04.05 Le réglage de l’accouplement à glissement 4 se fait en usine. En cas de prise du fil, l’accouplement à glissement 4 se désenclenche pour éviter tout endommagement du crochet. L’enclenchement est décrit ci-après. Fig. 11 - 05 ●... -
Page 35: Déplacement Vertical Du Presse-Tissu
Réglage Déplacement vertical du presse-tissu .04.06 Règle Quand on tourne le volant, le presse-tissu 3 et la pointe de l’aiguille 6 doivent atteindre en même temps la plaque à aiguille. Fig. 11 - 06 ● Déplacer le levier 1 (vis 2) vers le haut dans sa coulisse jusqu’à la butée. ●... -
Page 36: Course Du Pied Presseur
Réglage Course du pied presseur .04.07 Règle 1. Quand la barre à aiguille est au PMB, le logement 1 doit être à 172 mm de la plaque à aiguille. 2. Quand la course est réglée sur le maximum, le pied presseur 5, à son point de renvoi supérieur, doit se relever à... -
Page 37: Débrayage De La Tension Du Fil D'aiguille
Réglage Débrayage de la tension du fil d’aiguille .04.08 Règle Quand le levier releveur de fil est au PMB, il doit y avoir un espacement maximal de 1,0 mm entre les deux disques de tension. Fig. 11 - 08 ● Amener le releveur de fil au PMB. ●... -
Page 38: Pression Du Presse-Tissu
Réglage Pression du presse-tissu .04.09 Règle L’entraînement de la matière doit être irréprochable, et ce même en vitesse de couture maximale. Fig. 11 - 09 ● Faire tourner la vis 1 selon la règle. 11 - 11... -
Page 39: Ressort De Tension Du Fil
Réglage Ressort de tension du fil .04.10 Règle Le déplacement du ressort de tension de fil 5 doit être terminé quand la pointe de l’aiguille pénètre dans le tissu (= course de ressort de 7 mm environ). Fig. 11 - 10 ●... -
Page 40: Bobinoir
Réglage Bobinoir .04.11 Règle 1. Quand le bobinoir est embrayé, la roue de friction 5 5 5 5 5 doit être correctement entraînée. 2. Quand le bobinoir est débrayé, la roue de friction 5 5 5 5 5 ne doit pas être en contact avec la roue de commande 1. -
Page 41: Réglage Du Dispositif Coupe-Fil -900/56
Réglage Réglage du dispositif coupe-fil -900/56 Came de commande (préréglage) 05.01 Règle 1. La surface de roulement excentrique de la came de commande 5 doit, en sens latéral, se situer dans l’axe du cliquet d’arrêt 8. 2. Au PMH du releveur de fil, le début de la plus grande excentricité de la surface de roulement (en sens de rotation) doit se trouver sous la pointe du cliquet d’arrêt 8. -
Page 42: Levier De Commande
Réglage Levier de commande .05.02 Règle En position de remontée d’aiguille, le boulon aplati du levier de commande 6 (voir flèche) doit retomber légèrement dans la trajectoire de la came de commande 7 lors de l’actionnement du levier d’enclenchement 8. Fig. -
Page 43: Cliquet D'arrêt
Réglage Cliquet d’arrêt .05.03 Règle En position de repos du dispositif coupe-fil, il doit y avoir un espacement de 0,3 mm entre la plus grande excentricité de la came de commande 1 et le cliquet d’arrêt 2. 0,3 mm Fig. 11 - 14 ●... -
Page 44: Electro-Aimant D'enclenchement
Réglage Electro-aimant d’enclenchement .05.04 Règle En position de remontée d’aiguille et quand l’électro-aimant d’enclenchement 5 est actionné, il doit y avoir un espacement de 0,3 mm entre le levier d’enclenchement 2 et le cliquet d’arrêt 3..Fig. -
Page 45: Tenon De Débrayage
Réglage Tenon de débrayage .05.05 Règle En position de remontée d’aiguille et quand le levier de commande 4 est retombé, il doit y avoir un espacement d’environ 0,3 mm entre le boulon du levier de commande et le fond de la trajectoire de la came 0,3 mm Fig. -
Page 46: Levier D'enclenchement
Réglage Levier d’enclenchement .05.06 Règle En position de PMH de la barre à aiguille et en position initiale du levier de commande 3, il doit y avoir un espacement d’environ 0,3 mm entre le boulon 4 et le diamètre extérieur de la came de commande 5. -
Page 47: Barre De Traction
Réglage Barre de traction .05.07 Règle Au moment où l’arbre 9 commence son déplacement horizontal, il doit y avoir soulèvement concomitant du levier 6 au-dessus de la butée 7. Fig. 11 - 18 ● A l’aide de la vis 2, fixer la boule 1 sur le levier de commande 3..●... -
Page 48: Came De Commande (Réajustage)
Réglage Came de commande (réajustage) .05.08 Règle Le rattrapeur de fil 5 doit commencer son déplacement quand le levier de commande 3 est retombé et que la pointe de l’aiguille, ayant quitté sa position de PMB, se trouve à 12 mm au-dessus de la plaque à... -
Page 49: Pièce D'arrêt
Réglage Pièce d’arrêt .05.09 Règle En position de repos du dispositif coupe-fil, il doit y avoir un espacement d’environ 5 mm entre la pièce d’arrêt 1 et le levier de commande 6. 5 mm Fig. 11 - 20 ● A l’aide des vis 3, fixer légèrement la pièce d’arrêt 1 et la tôle de recouvrement 2. ●... -
Page 50: Hauteur Du Rattrapeur De Fil
Réglage Hauteur du rattrapeur de fil .05.10 Règle Quand, en position de PMH du releveur de fil, on pousse manuellement le rattrapeur de fil 2 vers l’avant, la pointe inférieure du rattrapeur doit passer à 0,1 mm au-dessus du dos du crochet 4..Fig. -
Page 51: Couteau
Réglage Couteau .05.11 Règle 1. Le trou oblong du couteau 3 doit être parallèle au support de couteau 5; le couteau ne doit cependant pas être en contact avec la fonte (voir flèche). 2. Quand la pointe du rattrapeur de fil 4 dépasse d’environ 3 mm au-dessus du tranchant du couteau, le couteau 3 doit être légèrement en appui contre le rattrapeur 4. -
Page 52: Position De Renvoi Du Rattrapeur De Fil
Réglage Position de renvoi du rattrapeur de fil .05.12 Règle Au point de renvoi avant du rattrapeur 3, l’arête arrière de ce dernier doit être de niveau avec le tranchant du couteau 4 (voir flèche). Fig. 11 - 23 ● En tenant compte du fait que la vis 1 est desserrée, amener la machine en position de remontée d’aiguille et actionner le levier d’enclenchement. -
Page 53: Levier De Serrage Du Fil De Canette
Réglage Levier de serrage du fil de canette .05.13 Règle 1. Il doit y avoir un espacement de 0,3 mm entre le levier de serrage 5 et la face inférieure du rattrapeur de fil 4..2. Au point de renvoi avant du rattrapeur de fil 4, les pointes du levier de serrage 5 doivent être de niveau avec l’arête arrière du rattrapeur 4 (voir flèche). - Page 54 Réglage Fig. 11 - 25 ● Aligner le levier de serrage 5 (vis 6) - et, au besoin, le support 1 (vis 2) - dans le trou oblong selon la règle 2. ● En cette position et sachant que le support 1 est encore parallèle au plateau fondamental de la machine, serrer les vis 2 et 6.
-
Page 55: Réglage Du Synchronisateur
Réglage Réglage du synchronisateur .05.14 Règle 1. En cas d’interruption de la couture, la machine doit se positionner à 4 mm après le PMB de la barre à aiguille. 2. Après la coupe des fils, la machine doit se positionner au PMH du releveur de fil. ●... - Page 56 PFAFF Industriesysteme und Maschinen AG Hans-Geiger-Str. 12 - IG Nord D-67661 Kaiserslautern Telefon: +49 - 6301 3205 - 0 Telefax: +49 - 6301 3205 - 1386 E-mail: info@pfaff-industrial.com Gedruckt in der BRD / Printed in Germany / Imprimé en la R.F.A. / Impreso en la R.F.A...
