Série Invacare® Storm⁴

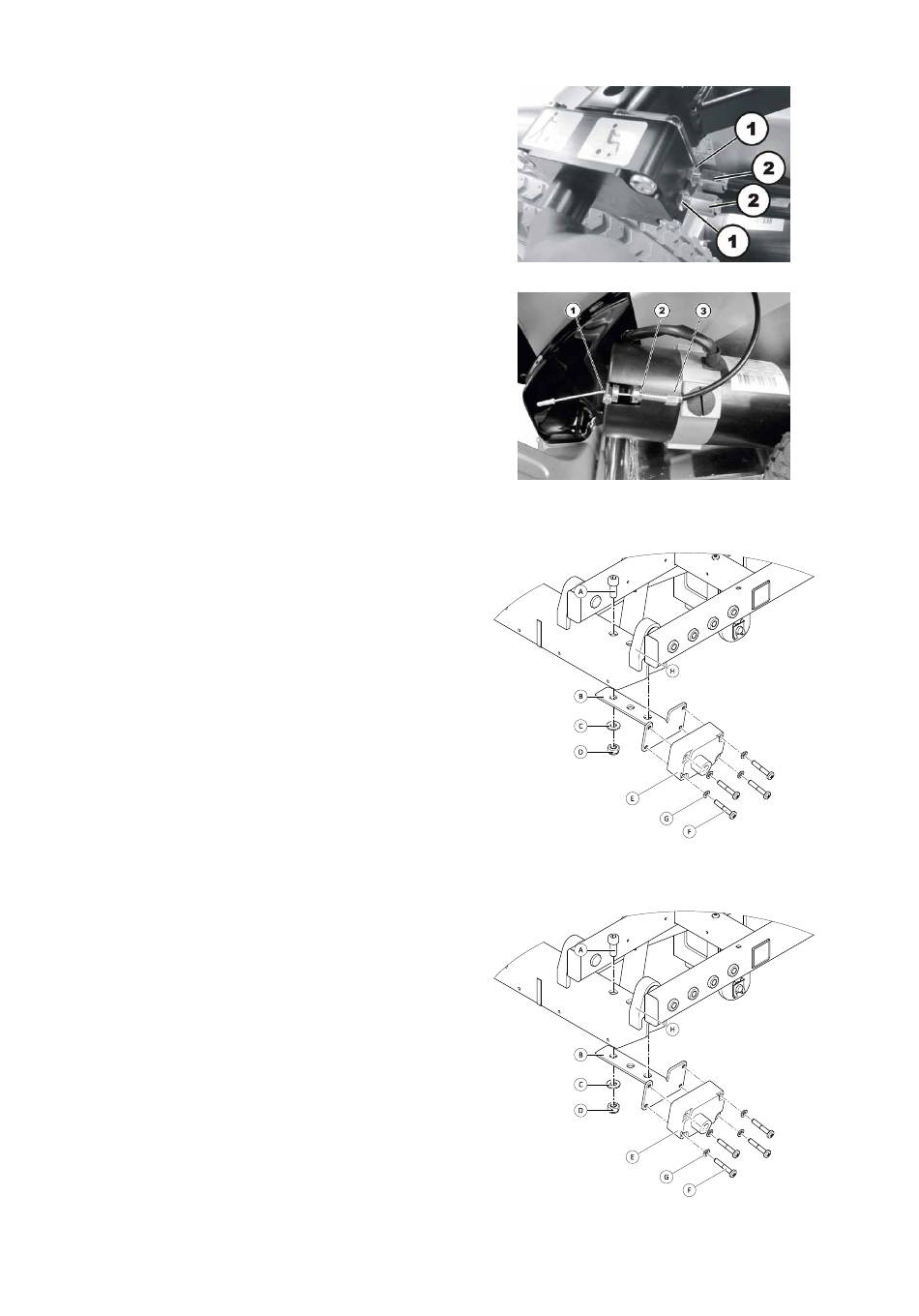

Démontage des câbles Bowden
1. Desserrez les écrous de blocage (1) des câbles Bowden
sur le levier d'embrayage.
2. Desserrez les écrous de réglage (2) des câbles Bowden
sur le levier d'embrayage.
3. Sortez les câbles Bowden du dispositif de levier.
4. Desserrez la vis de la protection anti-arrachement (1).
5. Retirez la protection anti-arrachement du câble Bowden.
6. Desserrez l'écrou de blocage (2) du câble Bowden sur
le moteur.
7. Desserrez l'écrou de réglage (3) du câble Bowden sur
le moteur.
8. Retirez le câble Bowden de son support sur le moteur.
9. Répétez la procédure sur l'autre moteur.
Démontage du dispositif de levier
1. Desserrez la vis du levier d'embrayage.
2. Retirez le levier d'embrayage.
3. Desserrez et retirez quatre vis F et rondelles G du
dispositif de levierE.
4. Retirez le levier E du support de fixation B.
Démontage du support de fixation du dispositif de levier
1. Retirez le dispositif de levier.
2. Desserrez et retirez les vis, y compris les rondelles et
l'écrou D sous le châssis de l'assise. La vis A est vissée
dans l'écrou D. L'autre vis est vissée dans l'une des
plaques de fixation H.
3. Retirez le support de fixation B du châssis de l'assise.
30
Fig. 6-10
Fig. 6-11
Fig. 6-12
Fig. 6-13
1555831-E
