Installation des pneus
1. Installez la chambre à air dans le pneu.
Si l'ancienne chambre à air a été mouillée
pendant la réparation et si elle doit être
réutilisée, déposez un peu de talc dessus afin de
faciliter le remontage.
2. Installez les anneaux de jante D et E sur le pneu.
Assurez-vous que les trous de forage et le filetage des
vis sont exactement les uns au-dessus des autres.
3. Gonflez légèrement la chambre à air.
4. Installez les vis à l'intérieur de la roue et serrez-les.
5. Vérifiez que le pneu est bien ajusté sur la jante.
6. Gonflez le pneu à la pression stipulée.
7. Vérifiez à nouveau que le pneu est bien ajusté sur la
jante.
8. Revissez le capuchon de la valve.
9. Installez la roue.
Remplacement de pneus increvables
Les pneus increvables ne possèdent pas de valve.
Démontage des pneus
AVERTISSEMENT !
Risque d'explosion
La pression est considérablement élevée à l'intérieur du pneu. Risque de blessure ! Des pièces risquent d'être
projetées et de vous blesser si vous ne fixez pas les anneaux de jante.
– Fixez les anneaux de jante à l'aide des pinces de menuisier.
1. Retirez la roue de la fourche.
2. Protégez les anneaux de jante des décharges imprévues
en les fixant à l'aide des trois pinces de menuisier.
Veillez à ne pas rayer les jantes.
3. Desserrez et retirez cinq vis F à l'intérieur de la roue.
4. Desserrez doucement et tour à tour chaque pince de
menuisier jusqu'à ce que les anneaux de jante puissent
être retirés sans danger.
5. Retirez les anneaux de jante interne D et externe E
du pneu A.
6. Remplacez toutes les pièces défectueuses ou usées.
Installation des pneus
1. Installez les pneus dans la jante en reprenant les étapes
dans l'ordre inverse.
2. Installez les anneaux de jante D et E sur le pneu.
Assurez-vous que les trous de forage et le filetage des
vis sont exactement les uns au-dessus des autres.
3. Positionnez les pinces de menuisier.
4. Serrez par paliers et tour à tour chaque pince de
menuisier jusqu'à ce que les anneaux de jante soient
précisément alignés.
5. Installez les vis à l'intérieur et serrez les vis F à 18 Nm.
6. Installez la roue.
44

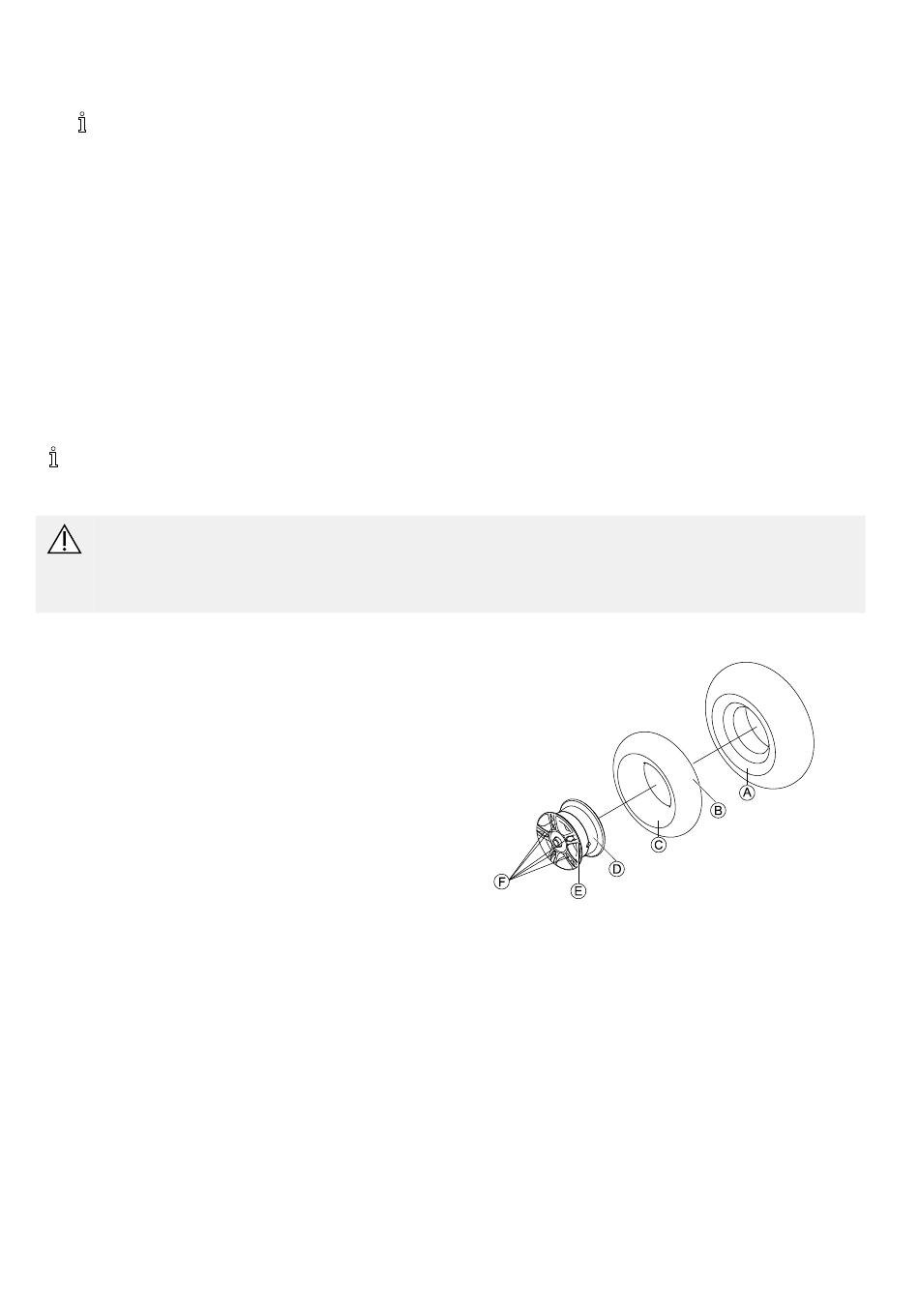

Fig. 6-25 Exemple de roulette Storm
valve B ne sont pas représentés sur l'illustration.
4 MAX. La valve et le chapeau de
1555831-E
