Remplacement Du Bras Oscillant Du Moteur - Invacare Storm4 Série Manuel De Maintenance

Installation des composants
1. Remplacez les composants défectueux.
2. Installez les pièces en reprenant la procédure en sens
inverse.

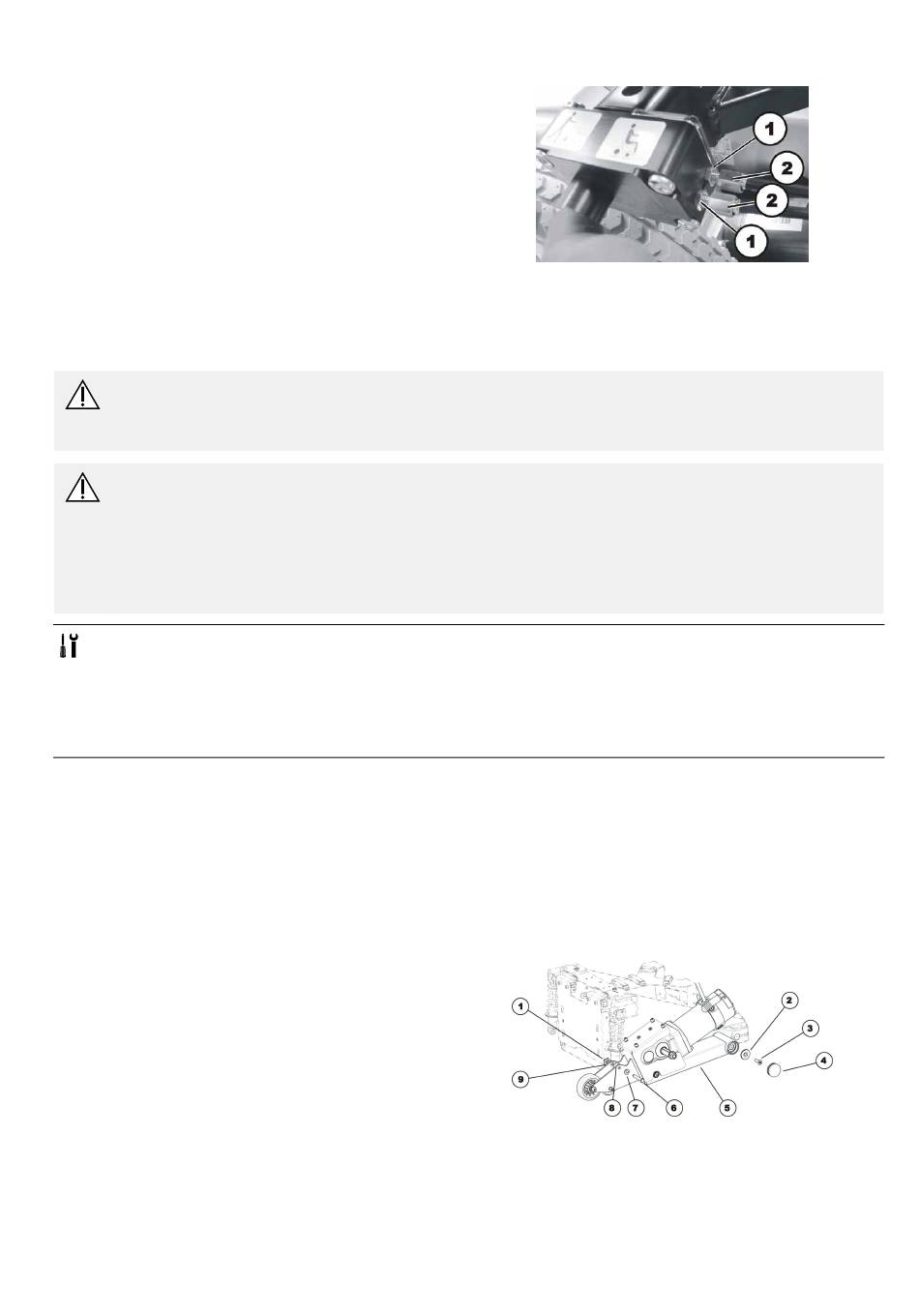

3. Réglez l'embrayage en desserrant le contre-écrou (1) et
en tournant les écrous de réglage (2) sur le levier.
4. Testez toutes les fonctions.

6.7.4 Remplacement du bras oscillant du moteur

Ce chapitre se rapporte aux modèles Storm
ATTENTION !
Risque de pincement des mains et des pieds à cause du poids du véhicule électrique
– Faites attention à vos mains et vos pieds.
– Utilisez des techniques de levage appropriées.
ATTENTION !
Risque de déplacement incontrôlé du véhicule électrique
– Coupez l'alimentation (touche MARCHE/ARRÊT).
– Embrayez le moteur.
– Avant de soulever le véhicule électrique, fixez les roues en les bloquant au moyen de cales.
– Empêchez tout basculement du véhicule électrique en le surélevant au moyen d'une cale en bois de longueur
et d'épaisseur suffisantes au-dessous du bloc batterie. Si la cale en bois est trop courte ou trop haute, le
véhicule électrique risque malgré tout de basculer.
• Clé Allen de 5 mm
• Clé Allen de 6 mm
• Clé Torx TX40
• Clé de 13 mm
• Clé de 19 mm
• Tournevis plat
• Cales en bois rectangulaires (14 x 14 x 30 cm au minimum)
Démontage du bras oscillant du moteur
1. Retirez la roue motrice. Reportez-vous à la section 6.8.6
Remplacement des roues motrices (installation avec
5 vis), page 38.
2. Retirez le moteur/la boîte de vitesses. Reportez-vous
à la section Remplacement de l'unité moteur/boîte de
vitesses , Remplacement de l'unité moteur/boîte de
vitesses (Storm 4 X-plore) ou 6.7.1 Remplacement de
l'unité motrice, page 26 (Storm
3. Desserrez et retirez l'écrou (1).
4. Retirez la rondelle (9).
5. Retirez le boulon (6). Faites attention à la rondelle (7)
et à l'entretoise (8).
6. Retirez le cache en plastique (4).
7. Desserrez et retirez la vis (3) et la rondelle (2).
8. Retirez le bras oscillant du moteur (5) de l'essieu.
Installation du bras oscillant du moteur
1. Installez les pièces en reprenant la procédure en sens
inverse.
2. Testez toutes les fonctions.
1555831-E
4 , Storm 4 X-plore et Storm
4 Max).
Fig. 6-14
4 Max.
Fig. 6-15
