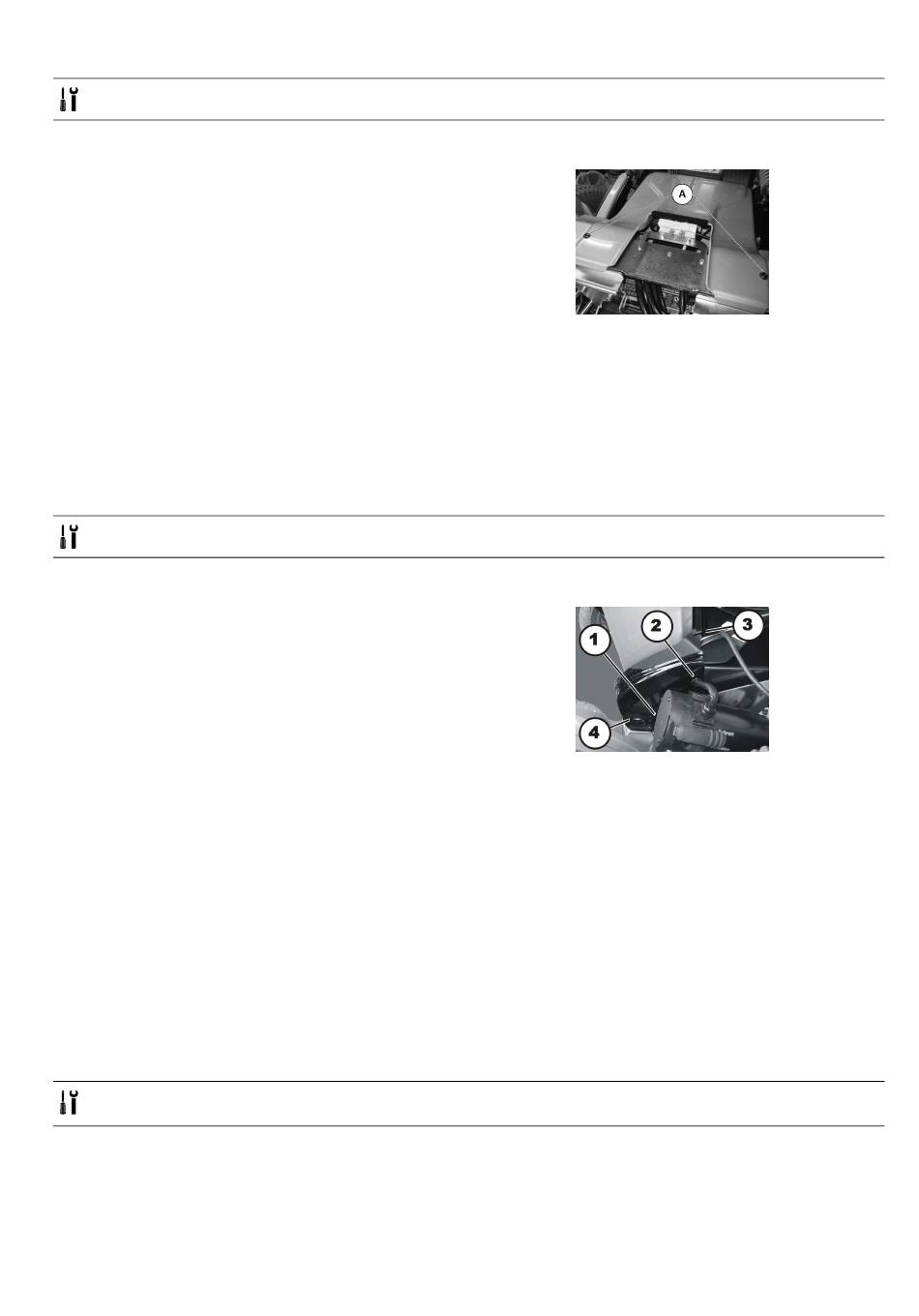

6.6.2 Remplacement du carter central

• Clé Allen de 4 mm
Retrait du carter central
1. Retirez le carter arrière. Reportez-vous à la section 6.6.1
Remplacement du carter arrière, page 24.
2. Si possible, placez l'assise dans la position la plus haute
au moyen du dispositif de levage.
3. Desserrez les deux vis A.
4. Soulevez avec précaution la partie arrière du carter et
retirez les deux entretoises placées au-dessous du carter.
5. Soulevez le carter. Si le véhicule électrique n'est pas
muni d'un dispositif de levage, le carter doit être séparé
avec précaution, comme indiqué sur l'image.
Installation du carter central
1. Installez les pièces en reprenant la procédure en sens
inverse.
2. Serrez les vis à la main.
6.6.3 Remplacement du carénage avant
• Clé Allen de 4 mm
Démontage du carénage avant
1. Placez l'assise dans la position la plus haute au moyen du
dispositif de levage. En l'absence de dispositif de levage,
retirez l'assise comme indiqué dans la section Assise.
2. Retirez les carénages arrière et central. Reportez-vous
aux sections 6.6.1 Remplacement du carter arrière, page
24 et 6.6.2 Remplacement du carter central, page 25.
3. Desserrez les deux vis (1) (cachées par le moteur sur
l'image).
4. Retirez le câble du moteur et les bagues de guidage (2)
des évidements latéraux.
5. Tirez le câble de connexion vers l'assise en le faisant
sortir de l'évidement (3).
6. Soulevez le carénage avant de façon à exposer les clips
de fixation (4).
7. Tirez le carénage vers l'avant.
Installation du carénage avant
1. Installez les pièces en reprenant la procédure en sens
inverse.
2. Assurez-vous que les clips de fixation (4) s'enclenchent
correctement dans les ouvertures du carénage.
3. Serrez toutes les vis à la main.
6.6.4 Remplacement du Carter de feu Arrière
• Clé Allen de 4 mm
• Clé à douille de 13 mm
1555831-E
Fig. 6-3
Fig. 6-4
