Contrôleur de pression modulaire
CPC6050
La logique du commutateur peut être inversée en pressant sur la touche Invert Logic (Yes/No).
Lorsqu'un signal numérique (contact de fermeture) est envoyé à n'importe laquelle des bornes d'entrée
situées sur le panneau arrière du CPC6050, l'instrument va effectuer des actions basées sur les
options affectées à l'entrée.
Option Mesure
Elle va placer le canal en question en mode "Mesure"
Option Contrôle Elle va placer le canal en question en mode "Contrôle"
Option Mise à
Elle va placer le canal en question en mode "Mise à l'atmosphère"
l'atmosphère
Option Blocage
Elle verrouille l'interface de l'écran tactile, empêchant ainsi le fonctionnement local
de touches
(Keylock)
Option
Elle va lancer le programme le plus récent dans l'application de favoris
Démarrage

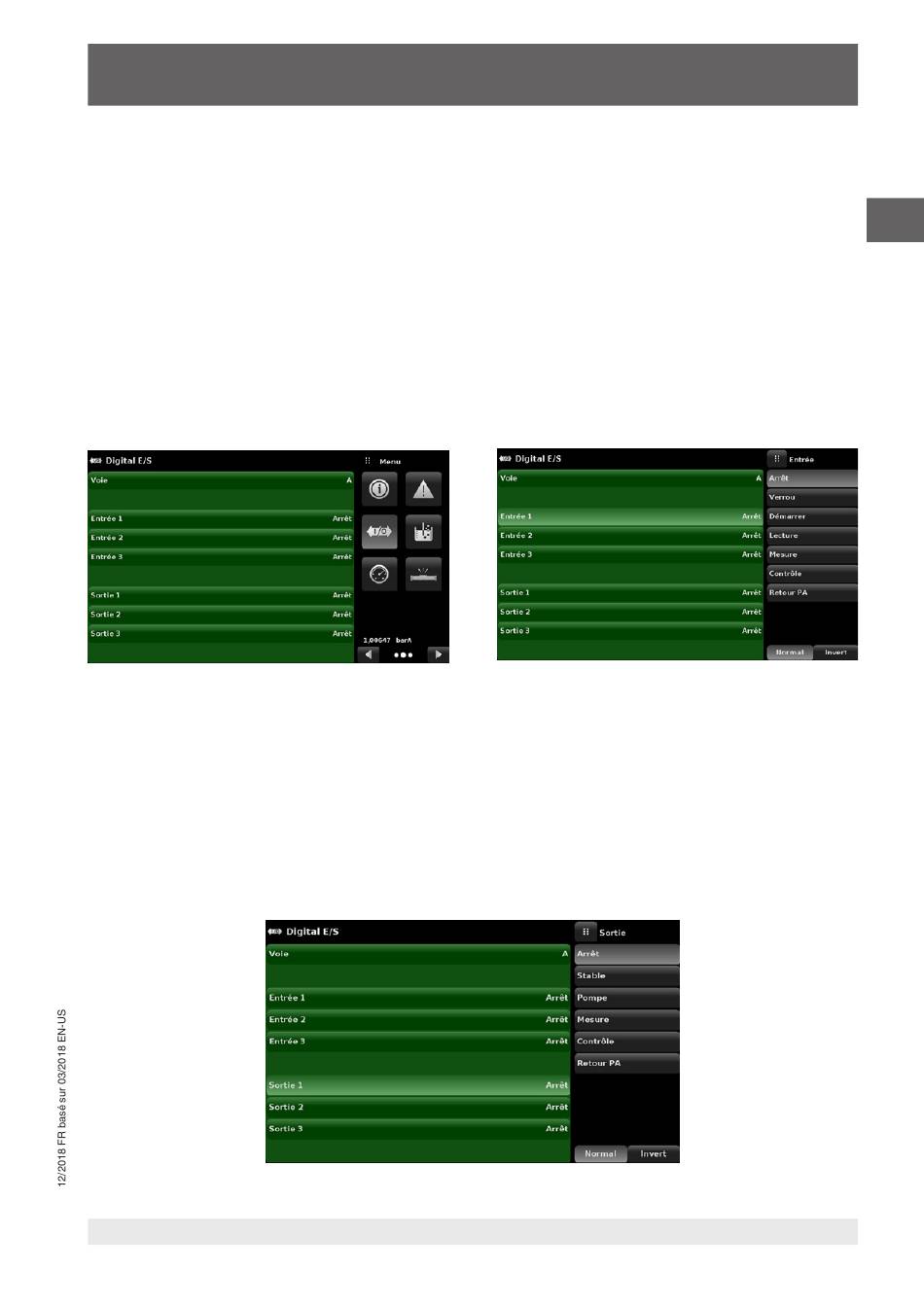

Figure 6.4.11 A - Application I/O numérique
Chaque sortie peut être affectée en cliquant sur le nom de la sortie et ensuite sur l'une des options listées à droite.
Le contact de sortie est mis sous tension lorsque le mode d'instrument affecté est actif. Lorsque l'affectation est
inactive, le contact de sortie affecté sera mis hors tension.
Option Stabilité
La sortie est mise sous tension lorsque la lecture de canal en question est stable.
Option Pompe
Le régulateur exige une pompe à vide activée pour pouvoir effectuer un contrôle des
pressions sous-atmosphériques. La sortie est utilisée pour allumer ou éteindre une pompe à
vide si nécessaire.
Mode d'emploi WIKA, type CPC6050
Figure 6.4.11 C - Affectation des entrées numériques
Figure 6.4.11 B - Affectation des entrées
numériques
FR
59
