Contrôleur de pression modulaire
CPC6050
8. Après que les quatre valeurs (référence haute, valeur haute, référence basse, et valeur basse) ont été saisies,
la touche Réglage (Adjust) va devenir active. Presser sur la touche Réglage pour vérifier et accepter les
données d'étalonnage, puis sur la touche Sauvegarder. L'instrument va alors réagir avec la question "Save Cal
Data?". Cliquer sur [
10.9 Linéarisation
L'application Linéarisation est un endroit pour enregistrer les données d'étalonnage montante et
descendante et pour linéariser chaque capteur en utilisant ces données. Un "étalonnage à réception"
peut être réalisé par la connexion d'un étalon de pression approprié au port de mesure/contrôle du
CPC6050 en train d'être étalonné, et en fournissant entre 3 et 11 points de pression situés sur toute
la plage. Les points de pression peuvent être entrés en utilisant des points de pression en montant et
descendant, ou seulement dans un sens.
L'enregistrement des pressions en provenance de l'étalon de pression et la valeur lue correspondante
à partir du capteur de l'instrument peut être réalisé et transcrit sur la matrice Linéarisation que l'on
voit à Figure "10.9 A - Matrice de données d'application de linéarisation". La linéarisation de chaque
capteur peut être effectuée de cet écran en sélectionnant chaque plage de capteur dans l'écran de
configuration.

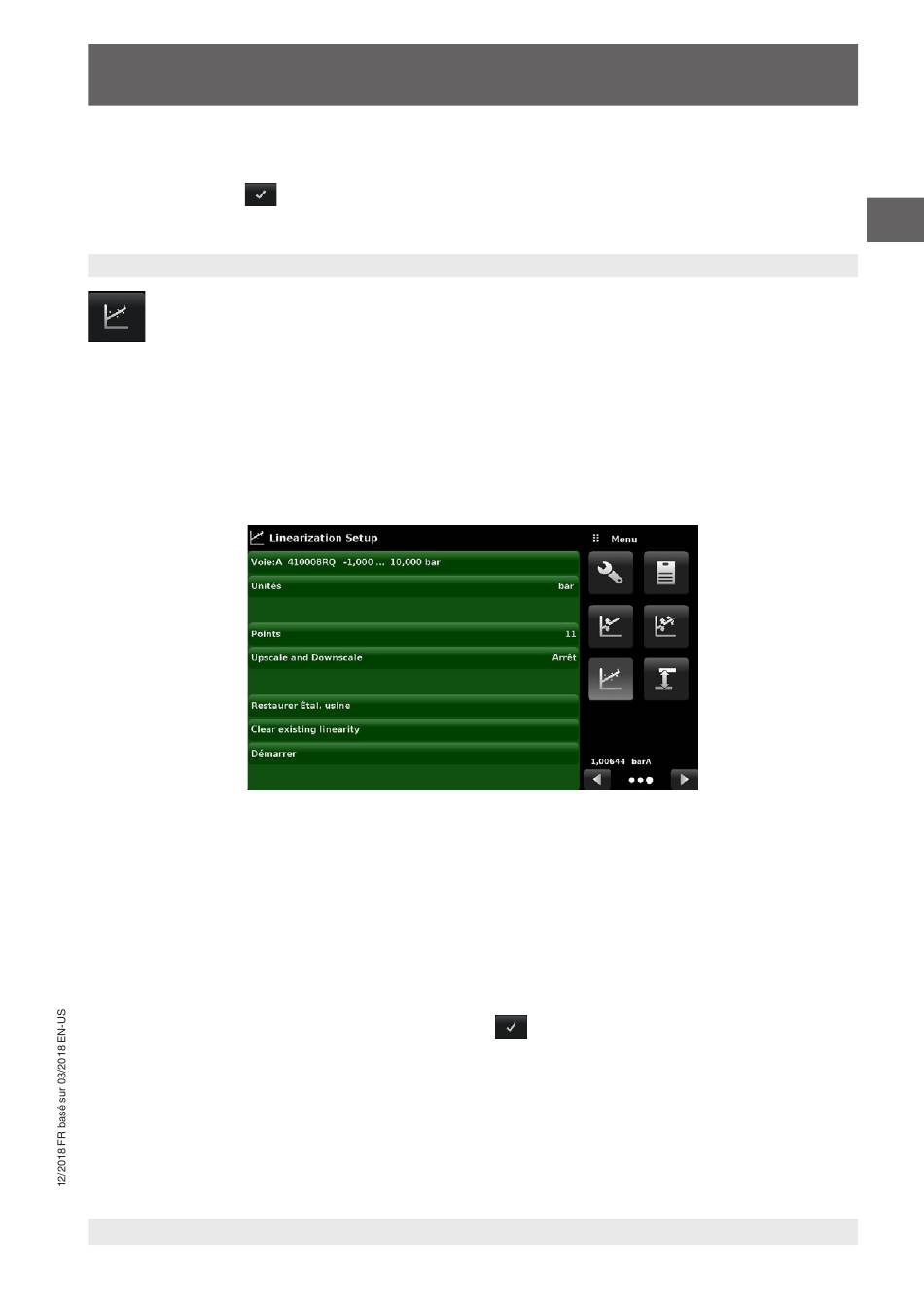

Figure 10.9 A - Matrice de données d'application de linéarisation
L'application de linéarisation remplit immédiatement l'écran avec des incréments équidistants depuis la basse
pression jusqu'à la haute pression correspondant à la plage du capteur choisi. Ces valeurs peuvent être modifiées
pour refléter les valeurs générées par l'étalon de référence et les valeurs lues correspondantes en provenance
du CPC6050. Chaque valeur provenant de l'étalon de référence peut être entrée dans la colonne de référence,
les lectures correspondantes en échelle montante et descendante de l'instrument peuvent être entrées dans la
colonne "Réel" ou dans les colonnes "Upscale" et "Downscale".
Pour saisir une valeur, presser simplement le numéro, et un clavier va apparaître (voir Figure "10.9 B - Valeurs
de linéarisation") où le numéro peut être rentré. Cliquer sur [
et "Downscale" allumés, la colonne "Average" (moyenne) va donner automatiquement la moyenne des valeurs
montantes et descendantes.
Mode d'emploi WIKA, type CPC6050
] dans cet écran va enregistrer l'étalonnage dans la mémoire du capteur.
] pour accepter chaque valeur. Avec "Upscale"
FR
121
