Contrôleur de pression modulaire
CPC6050

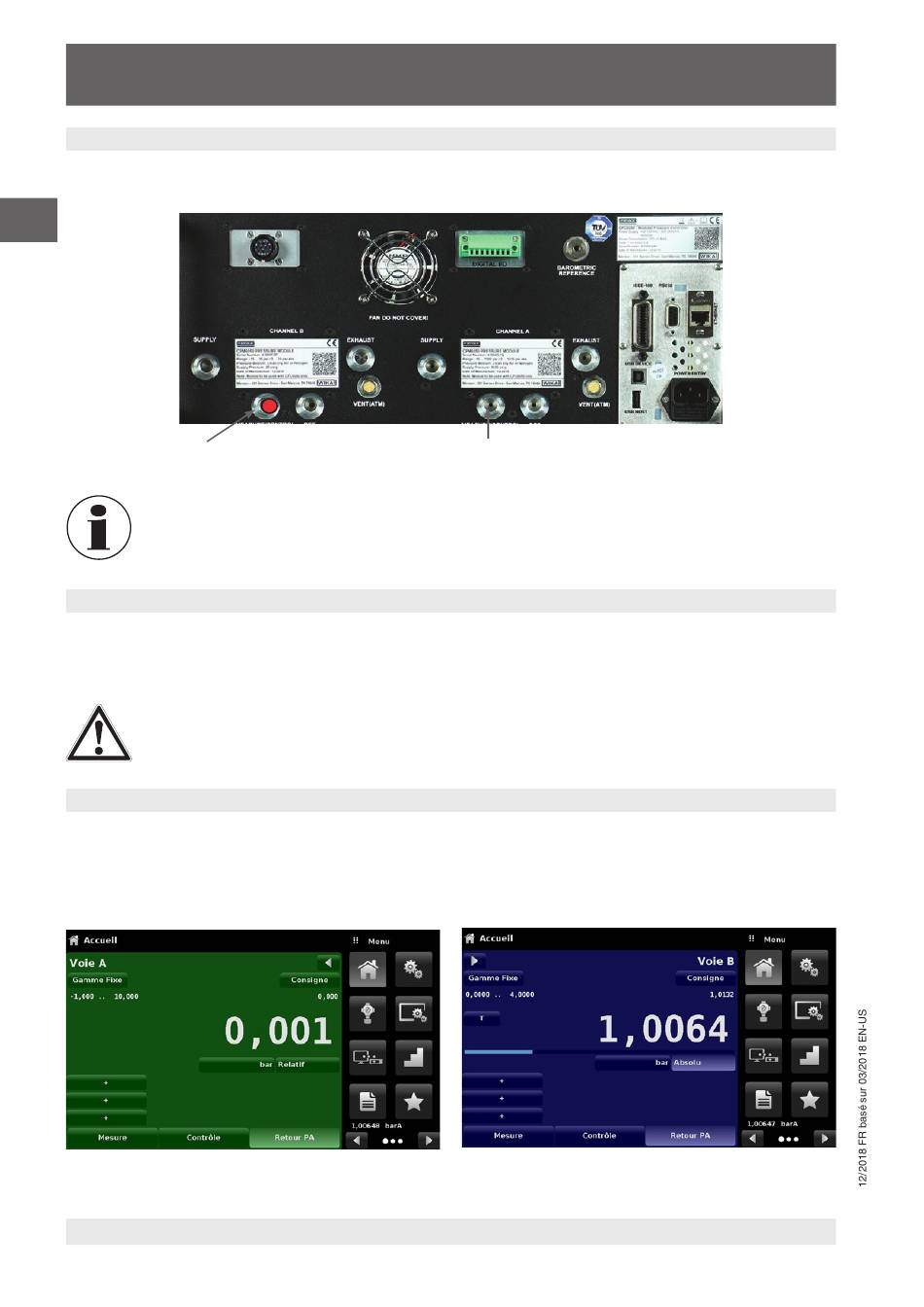

8.1.2 Panneau arrière à sortie unique gamme auto
Le panneau arrière est muni d'une sortie unique et de raccords de prise marqués d'un point rouge qui ne doit pas
être enlevé.
FR
Port obturé, ne pas retirer
Remarque :
La version à sortie unique gamme auto n'admet que des modules de régulateur internes de type
SVR. L'utilisation d'un régulateur LPpump n'est pas autorisée.
8.2 Version à sortie unique/deux canaux
La version à sortie unique/deux canaux contrôle par une sortie unique, mais l'opérateur peut choisir Canal "A" ou
Canal "B." Cette option est utile si les procédures de test requièrent un changement rapide de mode Absolu vers
le mode Relatif, ou s'il y a besoin de contrôler à de très basses pressions dans certaines situations et à de très
hautes pressions dans d'autres.
AVERTISSEMENT !
En cas de panne de courant, la pression sera piégée dans le port de mesure et le DUT.
8.2.1 Ecran principal à sortie unique/deux canaux
L'écran principal pour la version à sortie simple/deux canaux du CPC6050 fournit un espace pour que l'opérateur
puisse commuter entre Canal A et Canal B. Lorsque l'on commute d'un canal vers un autre, l'instrument va mettre
à l'atmosphère le canal actif avant d'activer le nouveau canal. Tous les écrans de configuration de cette version
sont identiques à l'unité standard, excepté qu'il n'y a pas de canal Delta virtuel.
Figure 8.2.1 - Canal A actif
100
Mesure unique / Sortie de contrôle
Figure 8.2.1 - Canal B actif
Mode d'emploi WIKA, type CPC6050
