Démontage De Capteur Barométrique De Référence - WIKA Mensor CPC6050 Mode D'emploi

Contrôleur de pression modulaire
CPC6050
Pour remettre le module de capteur ou un module de remplacement dans le système, glisser le fermement dans
sa position pour engager les passages pneumatiques avec ceux dans le manifold et serrer la vis moletée sur le
module de capteur. Serrer alors les vis cruciformes pour sécuriser la porte.
Lors du remplacement des modules de capteur, l'ordre des positions doit être maintenu en fonction de la plage
d'utilisation de chaque module, en commençant par le capteur le plus élevé sur la gauche (capteur primaire), et le
capteur de pression moins élevée (capteur secondaire) sur la droite. Si un capteur barométrique de référence en
option est présent, il est positionné devant le premier capteur primaire.
ATTENTION !
Un autre accès à l'intérieur de l'instrument n'est PAS recommandé. Il n'y a pas de tuyauterie ou de
pièces réparables par l'utilisateur à l'intérieur. En plus des tensions dangereuses présentes (tension
secteur), il y a des circuits sensibles aux dommages causés par les décharges électrostatiques.
PROTECTION ESD REQUISE !
L'utilisation conforme de surfaces de travail et de bracelets personnels mis à la terre est nécessaire
pour être en contact avec des circuits exposés (circuits imprimés) afin d'éviter des dommages dus à
une décharge électrostatique vers les composants électroniques sensibles.
AVERTISSEMENT !
Si des défauts ne peuvent pas être corrigés localement, il faut mettre immédiatement le système
hors ligne et le protéger contre des redémarrages inopinés. Contacter le service après-vente Mensor
pour obtenir d'autres instructions. Des problèmes apparents sont fréquemment résolus au téléphone
par notre personnel.
Ne prenez pas le risque d'invalider la garantie. Les réparations plus importantes doivent être effectuées
exclusivement par du personnel habilité Mensor, ou sous la supervision de Mensor.
L'entretien d'équipements électriques, électroniques ou pneumatiques doit être effectué par du personnel
technique qualifié et autorisé, dans le respect de toutes les règles de sécurité en vigueur.
9.3.2.1 Démontage de capteur barométrique de référence
Pour retirer le capteur barométrique de référence en option, éteindre d'abord le CPC6050 et desserrer les vis
cruciformes qui sécurisent la porte. Le capteur barométrique de référence peut être enlevé en retirant le câble
plat qui l'accompagne, en desserrant la vis moletée, et en soulevant le capteur barométrique de référence pour le
sortir du châssis.
Mode d'emploi WIKA, type CPC6050

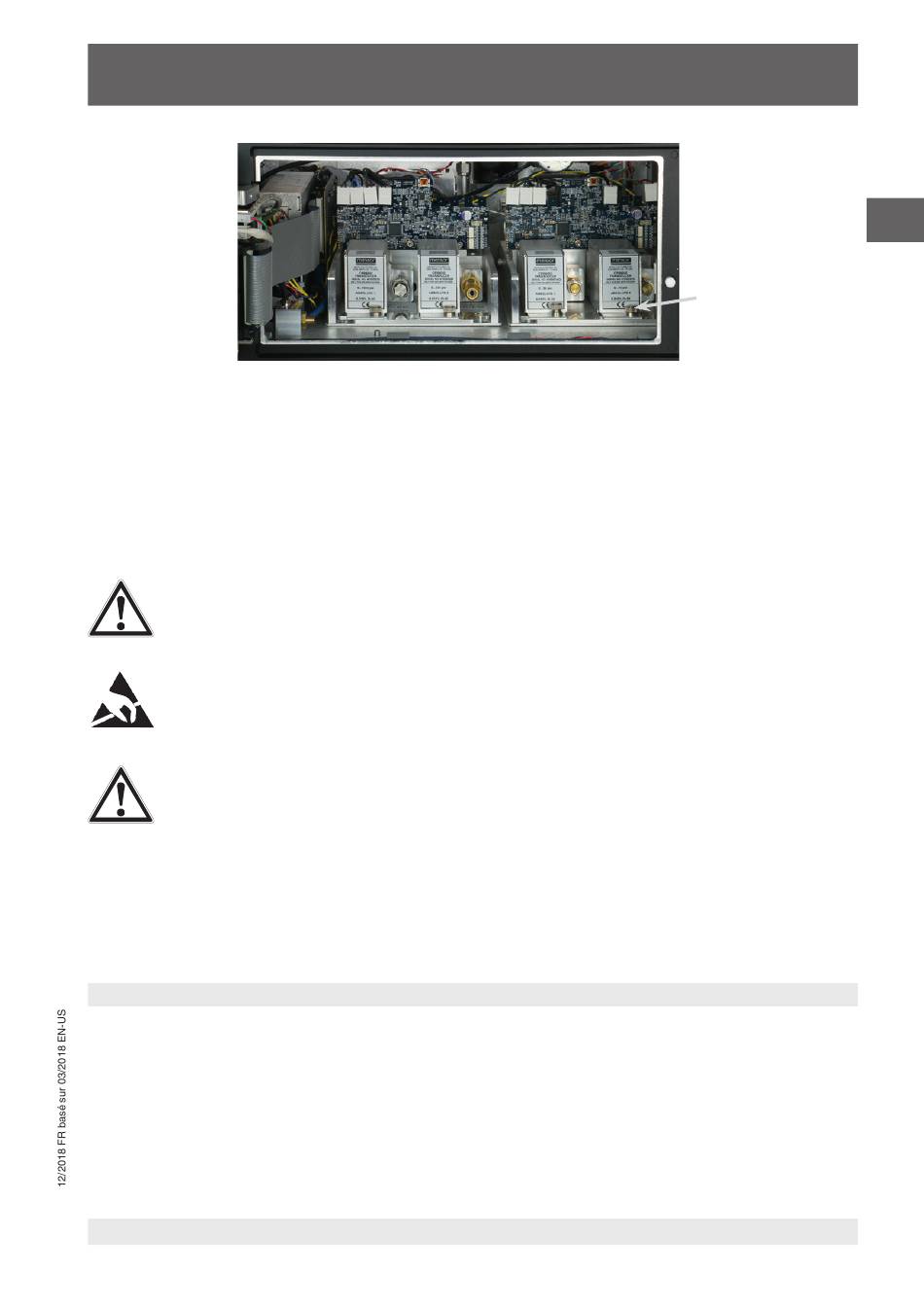

Figure 9.3 - Démontage de capteur
FR
Vis
moletée
