Contrôleur de pression modulaire
CPC6050
5.4 Panneau arrière
Jusqu'à onze ports de pression pneumatiques sont disposés sur le panneau arrière. Le canal avec les capteurs
de pression relatif seront munis d'une référence et d'un port de pression. Le canal avec les capteurs de pression
absolue utiliseront le port de pression. Dans l'angle supérieur droit à côté de l'étiquette d'instrument se trouve
FR
un raccord 10-32 UNF qui est relié au capteur barométrique de référence s'il est installé. Les connexions I/O
numérique pour chaque canal sont situées au-dessus de chaque côté du ventilateur. Positionnées sur le côté
droit sont les connexions d'appareil RS-232, Ethernet, IEEE- 488, USB pour la communication, la connexion hôte
USB et l'entrée d'alimentation 12 VDC.
5.4.1 Raccords de pression
AVERTISSEMENT !
Les raccords de pression doivent être installés selon les instructions suivantes, en respectant
les réglementations en vigueur. L'installation doit être effectuée par du personnel autorisé formé
et compétent dans les règles de sécurité pour le travail sur les systèmes pneumatiques ou
hydrauliques.
Jusqu'à 11 raccords de pression se trouvent sur le panneau arrière. Les raccords de pression qui ne
sont pas affectés sont branchés.
Tous les ports de pression primaires à l'arrière à part le port de mise à l'atmosphère sont des filetages femelles
droits 7/16 - 20 SAE/MS selon MS16142 et SAE J514 tableau 14. Les adaptateurs connectés ont besoin
d'un joint d'étanchéité pour tube avec un joint torique selon MS33656. Mensor est en mesure de fournir
une grande variété de raccords d'adaptation (voir chapitre 8 "Options") avec l'instrument. Ne pas utiliser de
matériau d'étanchéité sur les raccords équipés d'un joint torique. L'intégrité de chaque joint d'étanchéité est
particulièrement importante, étant donné que même des fuites microscopiques peuvent provoquer des erreurs
dans les mesures de pression.
5.4.2 Port Supply
La pression fournie au raccord de pression marqué "Alimentation" devrait être d'environ 10 % supérieure à la
pleine échelle du capteur de pression le plus élevé installé dans le contrôleur ou de 10 psi, suivant la valeur la
plus élevée. Avec un module pompe, la pression d'alimentation est fermée pour les capteurs primaires avec des
étendues de mesure inférieures à 3 psi.
24

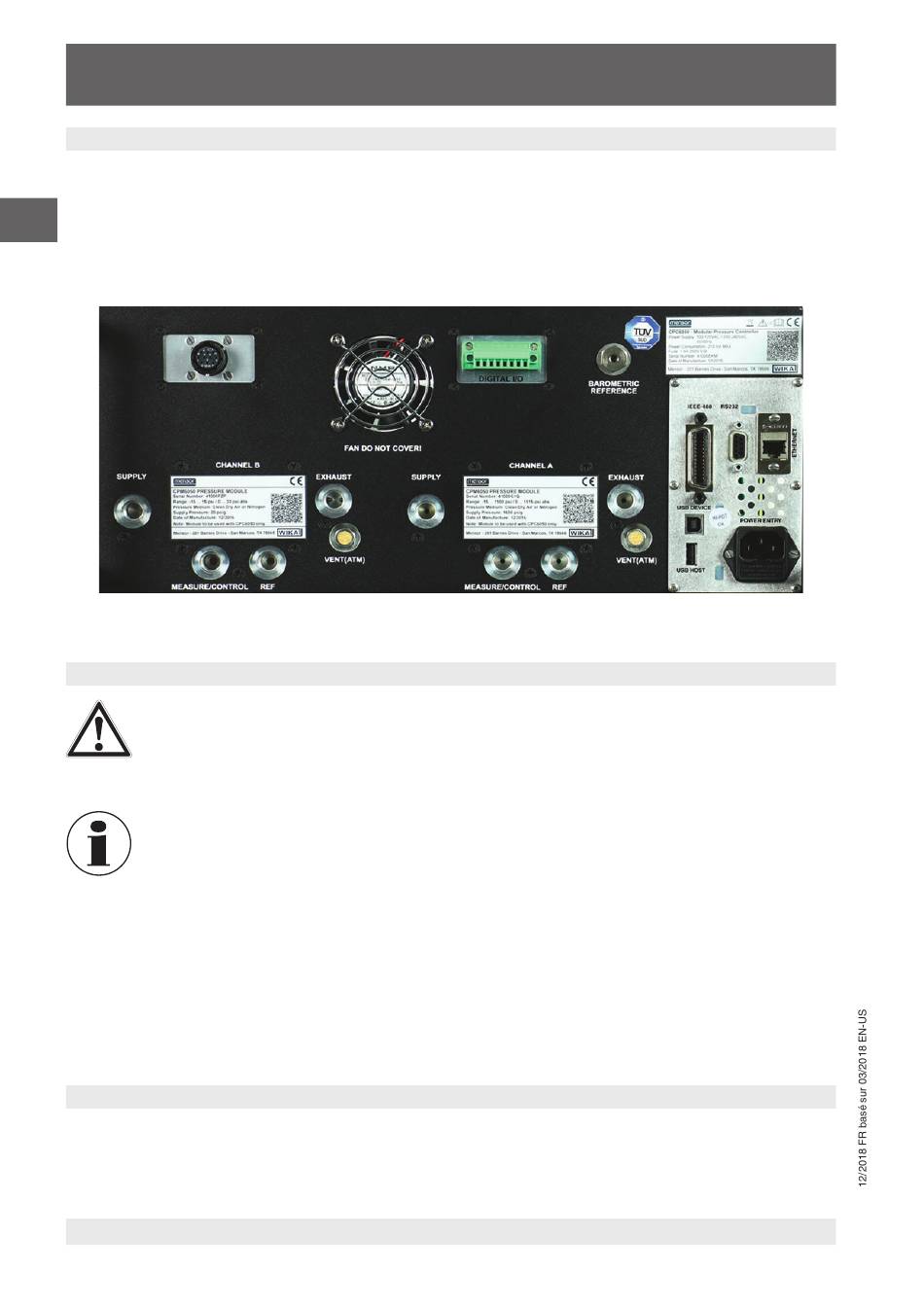

Figure 5.4 A - Panneau arrière
Mode d'emploi WIKA, type CPC6050
