Contrôleur de pression modulaire
CPC6050

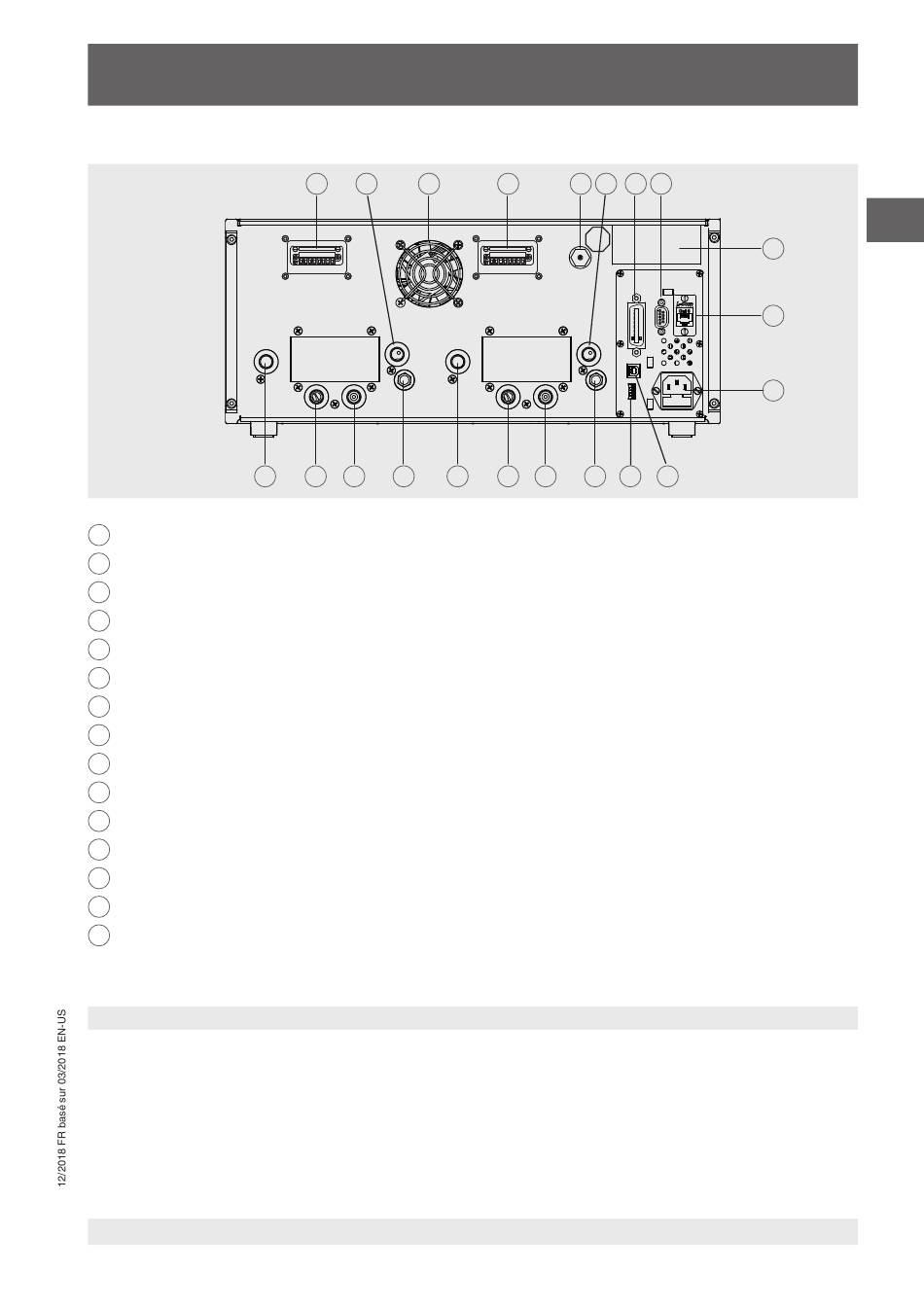

Raccordements électriques et de pression - vue arrière
15
Connecteur I/O numérique ou connecteur automatique CPS
1
Port d'échappement (7/16-20 UNF)
2
Ventilateur
3
Port du capteur barométrique de référence (10-32 UNF)
4
Interface IEEE-488
5
Interface RS-232
6
Etiquette d'instrument
7
Port Ethernet
8
Alimentation
9
Interface USB (instrument) pour communication à distance
10
Interface USB (hôte) pour service
11
Mise à l'atmosphère (ATM)
12
Port Reference (7/16-20 UNF)
13
Port Measure/Control (7/16-20 UNF)
14
Port Supply (7/16-20 UNF)
15
5.3 Installation
L'instrument peut être placé sur une table ou installé dans un rack. Le matériel pour installation en rack est en
option sur le CPC6050 (voir chapitre 5.2 "Dimensions (mm)/pouces" et chapitre 8 "Options").
Les capteurs spéciaux utilisés sur le CPC6050 sont relativement insensibles au basculement et aux vibrations.
Cependant, pour continuer à assurer stabilité et précision, évitez toute installation sur des surfaces sujettes à des
vibrations excessives dues à des moteurs ou à des machines.
Mode d'emploi WIKA, type CPC6050
