Guide d'utilisation | VACON® NXS/NXP à
refroidissement par air
Groupe de cavaliers X1 :
Mode AI1
A B C D
Mode AI1 : 0 – 20 mA ; Entrée courant
A B C D
Mode AI1 : Entrée de tension ; 0 – 10 V
A B C D
Mode AI1 : Entrée de tension ; -0 – 10 V
différentiel
A B C D
Mode AI1 : Entrée de tension, 0 – 10 V
Groupe de cavaliers X6 :
Mode AO1
A B C D
Mode AO1 : 0 – 20 mA ; Sortie courant
A B C D
Mode AO1 : Sortie de tension ; 0 – 10 V

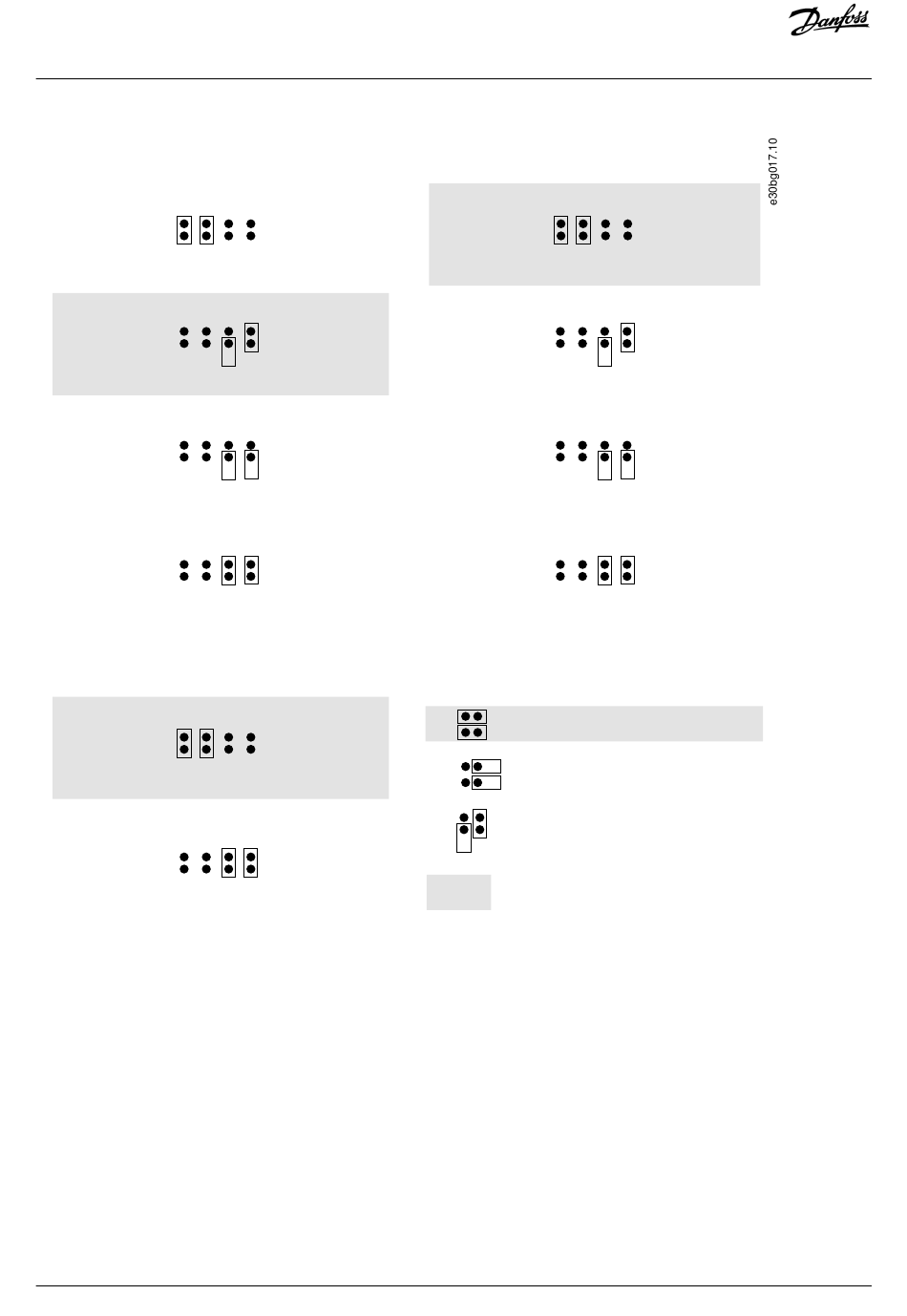

Illustration 35: Positions des cavaliers pour OPTA1

7.3.3 Bornes de commande sur OPTA2 et OPTA3

82 | Danfoss A/S © 2019.05
Groupe de cavaliers X2 :
Mode AI2
A B C D
Mode AI1 : 0 – 20 mA ; Entrée courant
A B C D
Mode AI2 : Entrée de tension ; 0 – 10 V
A B C D
Mode AI2 : Entrée de tension ; -0 – 10 V
différentiel
A B C D
Mode AI2 : Entrée de tension ; -10 – 10 V
Groupe de cavaliers X3 :
Mise à la terre de CMA et CMB
CMB raccordé à TERRE
CMA raccordé à TERRE
CMB isolé de TERRE
CMA isolé de TERRE
CMB et CMA raccordés
ensembleen interne,
isolés de TERRE
= Préréglage usine
Unité de commande
DPD01224G
