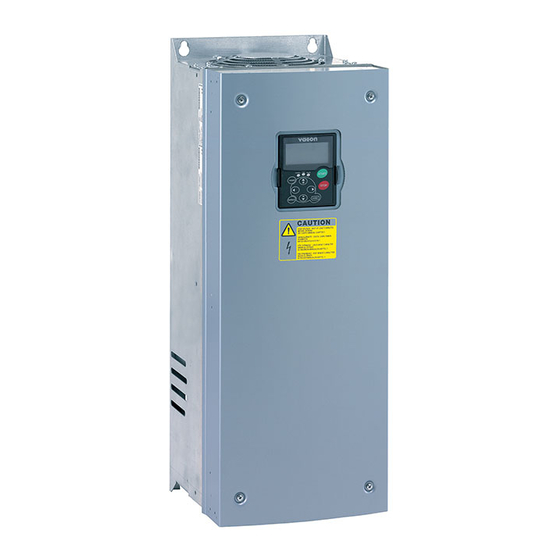

- Page 1 GUIDE D’APPLICATION Vacon NX Applicatif standard Consigne 0-10V GA024A_1511_NX_STD_APP_BO_CONS_0-10V.docx...
- Page 2 Ce guide inclut les étapes essentielles pour l’installation et la configuration de votre convertisseur de fréquence. Avant la mise en service de votre convertisseur, consultez le manuel d’utilisation livré avec ou disponible http://www.vacon.com/fr-FR/Telecharger notamment pour les consignes de sécurité. ONTAGE MECANIQUE Montage mural ou dans une armoire : Respecter les espacements minimum autour des variateurs : Taille...
- Page 3 NSTALLATION ELECTRIQUE Utiliser les colliers ou étriers fournis avec le variateur pour la mise à la terre des blindages. Dénuder l’isolant du câble pour mettre à nu le blindage, puis serrer le collier sur le blindage. Nota : Un raccordement « queue de cochon » du blindage ne se substitue pas au collier. Raccordement du blindage impératif des 2 côtés du câble moteur : variateur et moteur.
- Page 4 LIMENTATION AVEC UN RESEAU DE REGIME Si le convertisseur de fréquence est connecté à un réseau avec un régime de neutre IT et qu’il a été livré pour un régime de neutre TN ou TT (Classe H,L ou C), il est impératif de changer son niveau de protection CEM au niveau C4 (Classe T) en retirant les vis CEM conformément aux instructions du manuel d’installation (Chapitre 6.1.3).
- Page 5 Câblage type: 4.2.1 Borniers et DIP Switches : Page 5 sur 16...
- Page 6 Raccordements de la commande sur une configuration Standard : Signal 0-10V Page 6 sur 16...
- Page 7 REMIERE MISE SOUS TENSION Les bornes du convertisseur de fréquence sont sous tension lorsque le convertisseur est alimenté (les bornes E/S sont isolées du circuit puissance mais peuvent être alimentées par un circuit extérieur). Ne procéder à aucun raccordement lorsque le convertisseur est sous tension. Avant la première mise sous tension : vérifier que tous les capots sont en place.
- Page 8 Paramétrage du variateur à l’aide de l’assistant de mise en service Une fois l’assistant de mise en Sélectionnez l’applicatif Standard. Appuyer sur Enter pour démarrer la service lancé, il vous propose de configuration du variateur sélectionner votre langue. Indiquez la fréquence minimum Indiquez la fréquence maximum Sélectionnez le temps d’accélération entre 0Hz et la fréquence maximum...
- Page 9 Exemple de plaque moteur : Renseignez les données du moteur en fonction de la plaque signalétique du moteur : 1430 tr/min 9,6/5,5 0,98 220 /380 0,98 9/5,2 230 /400 8,8/5 0,98 240 /415 Page 9 sur 16...
- Page 10 CCES AUX PARAMETRES DU VARIATEUR Panneau de commande Le paramétrage, le pilotage et l’accès aux états du variateur peuvent se faire entièrement par le biais du panneau de commande. Run : variateur en marche. Fault: présence d’un défaut. Ready: sous tension et pas de défaut.
- Page 11 ABLEAU DE PARAMETRES Valeur Unité Observations N° par. Désignation P 2.1.1 Fréquence mini 0,00 Hz 101 Fréquence mini/maxi P 2.1.2 Fréquence maxi 50,00 Hz 102 P 2.1.3 Temps accél.1 s 103 Rampe accélération/décélération P 2.1.4 Temps décél.1 s 104 Tension P 2.1.6 nom.Mot.
- Page 12 RBORESCENCE DES MENUS Tableau des menus : Indice Arborescence dans le menu Indice Description Menu Principal V – Menu M1 Menu Affichage : Ce menu permet de visualiser le pilotage du moteur, l’état des E/S, la consigne, le retour, … G –...
- Page 13 Changement de fonction d’une entrée digitale : Les commandes sont associées aux entrées/sorties et peuvent-être modifiées suivant les besoins. Dans l’exemple suivant nous allons modifier l’entrée logique 2 pour l’associer à la référence de commande (E/S bornier/ Panneau opérateur) Allez sur le menu M2 et appuyez sur Positionnez-vous sur G2.2 ->...
- Page 14 11 P ILOTAGE DU VARIATEUR 11.1 Prise de contrôle depuis le panneau opérateur Moteur en marche : En maintenant la touche Marche enfoncée pendant 3 secondes, vous sélectionnez le panneau opérateur comme source de commande active et vous dupliquez les informations d’état (Marche/Arrêt, sens de rotation et référence).
- Page 15 11.4 Modification des valeurs du multi-affichage En appuyant successivement sur la Modifier la valeur du paramètre par A présent vous pouvez lire la valeur flèche de droite vous remplacer la V1.8 (tension Bus DC) avec les du bus DC valeur par son paramètres flèches du haut et du bas.
- Page 16 12.1 Sauvegarde de paramètres avec NCDrive Avant d’effectuer une sauvegarde des paramètres du variateur sur votre PC, nous vous conseillons de réaliser la génération du fichier service, qui reprend l’identification du variateur. Pour cela effectuer l’opération suivante : Fichier > Informations service … Une fenêtre s’ouvre.
