7 Unité de commande
7.1 Composants de l'unité de commande
L'unité de commande du variateur de fréquence se compose de la carte de commande et de cartes supplémentaires (voir
29) qui sont raccordées aux connecteurs à cinq emplacements (A à E) de la carte de commande. Cette dernière est raccordée au
module de puissance par un connecteur D ou par des câbles à fibres optiques (FR9).
A
B
C

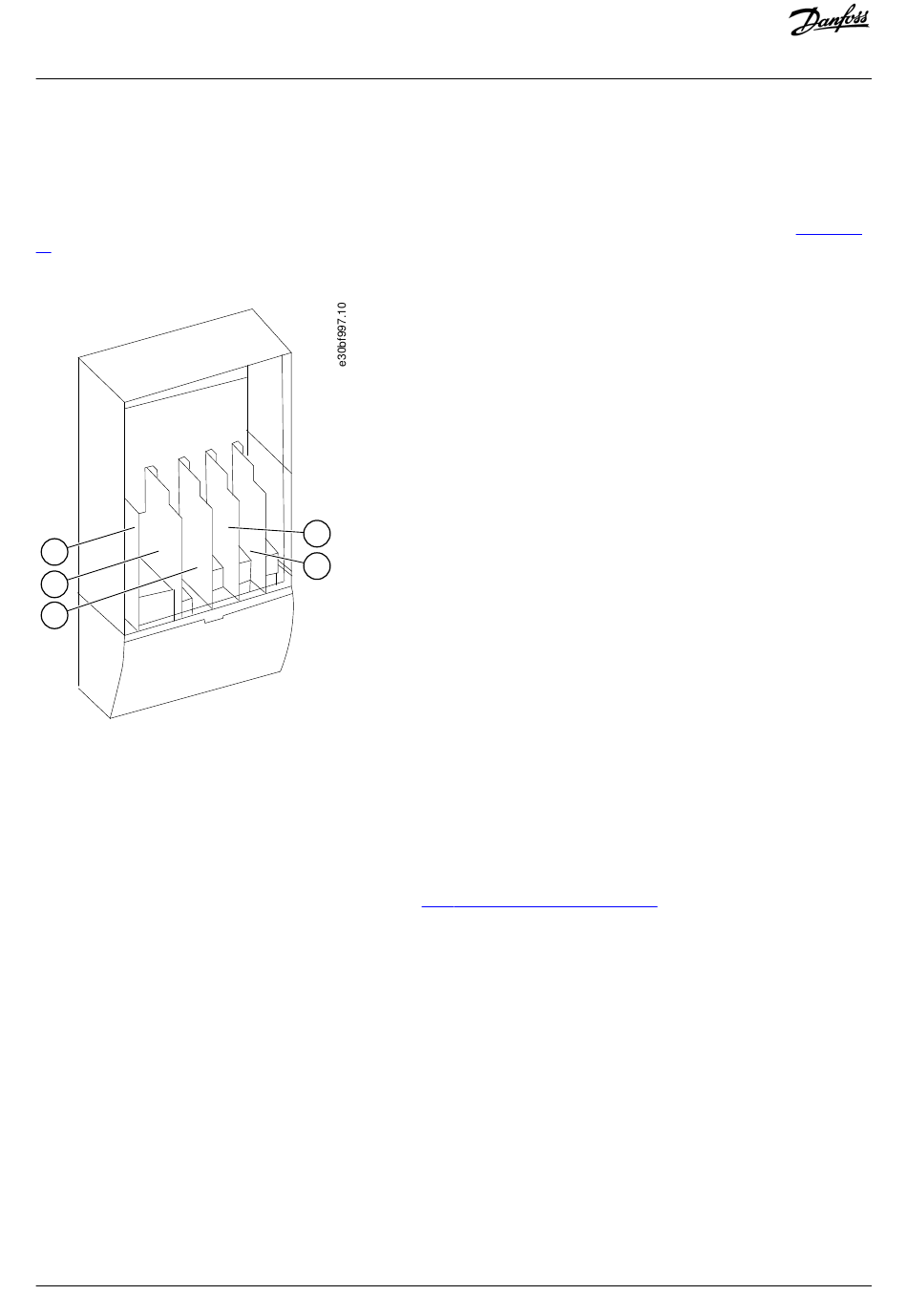

Illustration 29: Emplacements de base et d'option sur la carte de commande
L'unité de commande du variateur de fréquence comporte l'interface de commande standard. Si la commande inclut des options
spéciales, le variateur de fréquence est livré conformément à cette commande. Les pages suivantes contiennent des informations sur
les bornes et des exemples de câblage général. Le code de type montre les cartes d'E/S montées en usine. Pour plus d'informations sur
les cartes optionnelles, reportez-vous au manuel utilisateur des cartes d'E/S VACON
La carte de base OPTA1 comporte 20 bornes de commande, et la carte de relais 6 ou 7. Les raccordements standard de l'unité de
commande et les descriptions des signaux sont indiqués dans
Pour savoir comment installer une unité de commande qui n'est pas raccordée au module de puissance, reportez-vous au manuel
d'installation des variateurs VACON

7.2 Tension de commande (+24 V/EXT +24 V)

Il est possible d'utiliser le variateur avec une source d'alimentation externe ayant ces propriétés : +24 V DC ±10 %, minimum 1 000 mA.
Utilisez-la pour mettre sous tension par voie externe la carte de puissance, ainsi que les cartes de base et optionnelles. Les entrées et
sorties analogiques sur OPTA1 ne fonctionnent pas lorsque l'unité de commande est alimentée uniquement par une tension +24 V.
Raccordez la source d'alimentation externe à l'une des deux bornes bidirectionnelles (nº 6 ou 12), voir le manuel de la carte optionnelle
ou le manuel utilisateur des cartes d'E/S VACON
