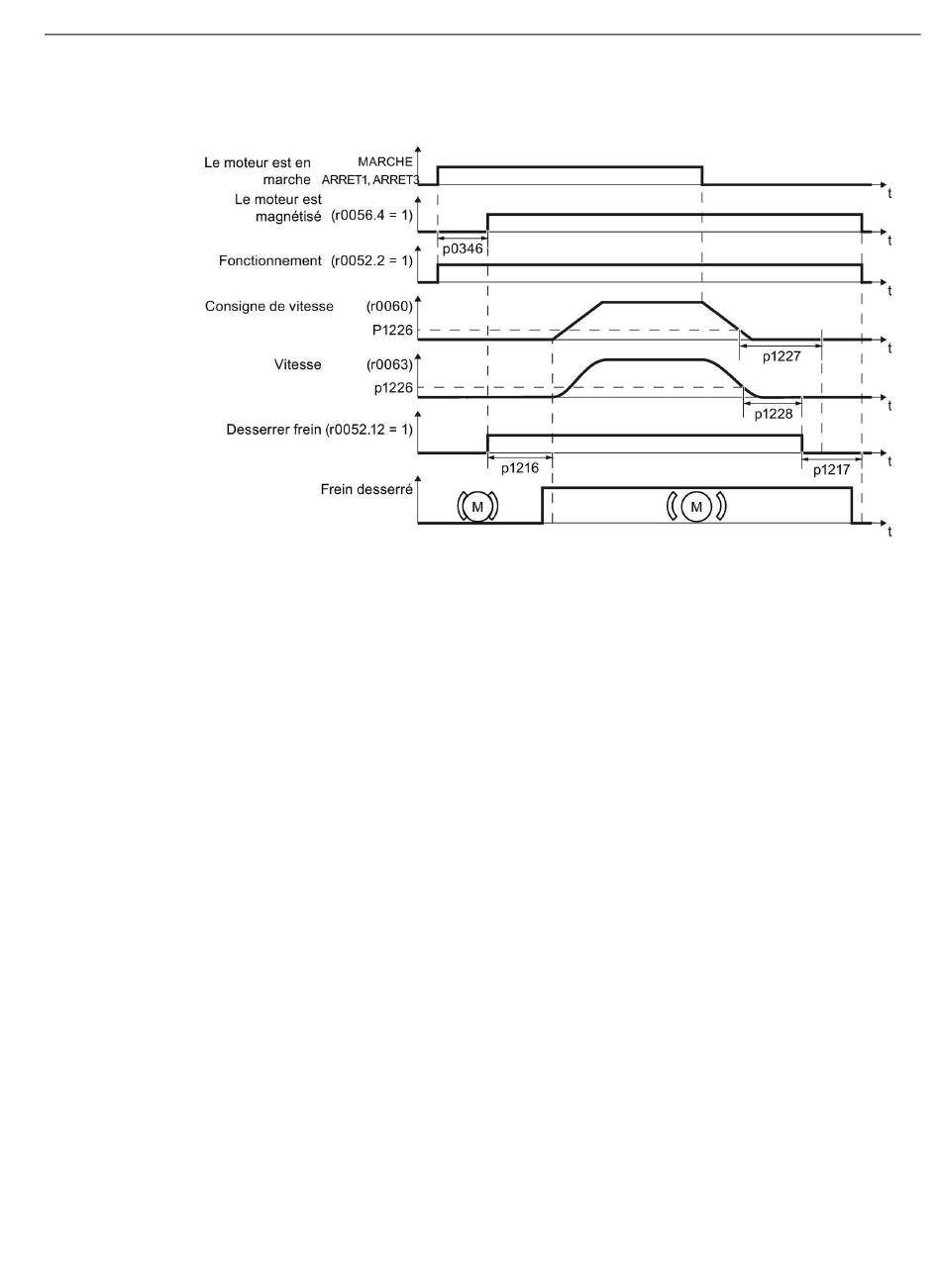

Figure 8-22
Fonctionnement après un ordre de MARCHE :
1. Le variateur met le moteur en marche avec l'ordre MARCHE.
2. Après écoulement du "Temps d'excitation du moteur" p0346, le variateur donne l'ordre de
desserrer le frein.
3. Le variateur maintient le moteur à l'arrêt jusqu'à la fin du temps "Frein à l'arrêt du moteur
Temps de desserrage" p1216.
Le frein à l'arrêt du moteur doit être desserré en l'espace du temps p1216.
4. Le variateur accélère le moteur jusqu'à la consigne de vitesse.
Fonctionnement après un ordre ARRET1 ou ARRET3 :
1. Le variateur freine le moteur jusqu'à l'immobilisation avec l'ordre ARRET1 ou ARRET3.
2. Lors du freinage, le variateur compare la consigne de vitesse et la vitesse actuelle avec
la valeur "Détection d'immobilisation Seuil de vitesse" p1226 :
– Consigne de vitesse < p1226 : le temps "Détection d'immobilisation Délai de timeout"
– Vitesse actuelle < p1226 : le temps "Suppression des impulsions Temporisation"
3. Lorsque l'un des deux temps p1227 ou p1228 est écoulé, le variateur donne l'ordre de
serrer le frein.
4. Une fois le temps "Frein à l'arrêt du moteur Temps de serrage" p1217 écoulé, le variateur
arrête le moteur.
Le frein à l'arrêt du moteur doit être serré en l'espace du temps p1217.
