8.6 Fonctions de protection et de surveillance
Réaction de surcharge lorsque p0290 = 0
Le variateur réagit en fonction du type de régulation réglé :
● En régulation vectorielle, le variateur réduit le courant de sortie.
● En commande U/f, le variateur réduit la vitesse.
Dès que la surcharge est éliminée, le variateur débloque le courant de sortie ou la vitesse.
Lorsque la mesure ne peut pas éliminer la surcharge thermique du variateur, le variateur met
le moteur hors tension et génère le défaut F30024.
Réaction de surcharge lorsque p0290 = 1
Le variateur met le moteur immédiatement hors tension et génère le défaut F30024.
Réaction de surcharge lorsque p0290 = 2
Nous recommandons ce réglage pour les entraînements avec couple quadratique, p. ex. les
ventilateurs.
Le variateur réagit en deux étapes :
1. Lorsque le variateur fonctionne avec une consigne de fréquence de découpage p1800
élevée, le variateur réduit sa fréquence de découpage en partant de p1800.
Le courant de sortie de charge de base reste inchangé à la valeur affectée à p1800,
malgré la fréquence de découpage temporairement réduite.
Figure 8-20
Dès que la surcharge est éliminée, le variateur augmente de nouveau la fréquence de
découpage jusqu'à la consigne de la fréquence de découpage p1800.
2. Lorsqu'une réduction temporaire de la fréquence de découpage n'est pas possible ou ne
peut pas empêcher le risque d'une surcharge thermique, l'étape 2 entre en jeu :
– En régulation vectorielle, le variateur réduit son courant de sortie.
– En commande U/f, le variateur réduit la vitesse.
Dès que la surcharge est éliminée, le variateur débloque le courant de sortie ou la
vitesse.
Lorsque ces deux mesures ne permettent pas d'éliminer la surcharge thermique de la partie
puissance, le variateur met le moteur hors tension et génère le défaut F30024.
152

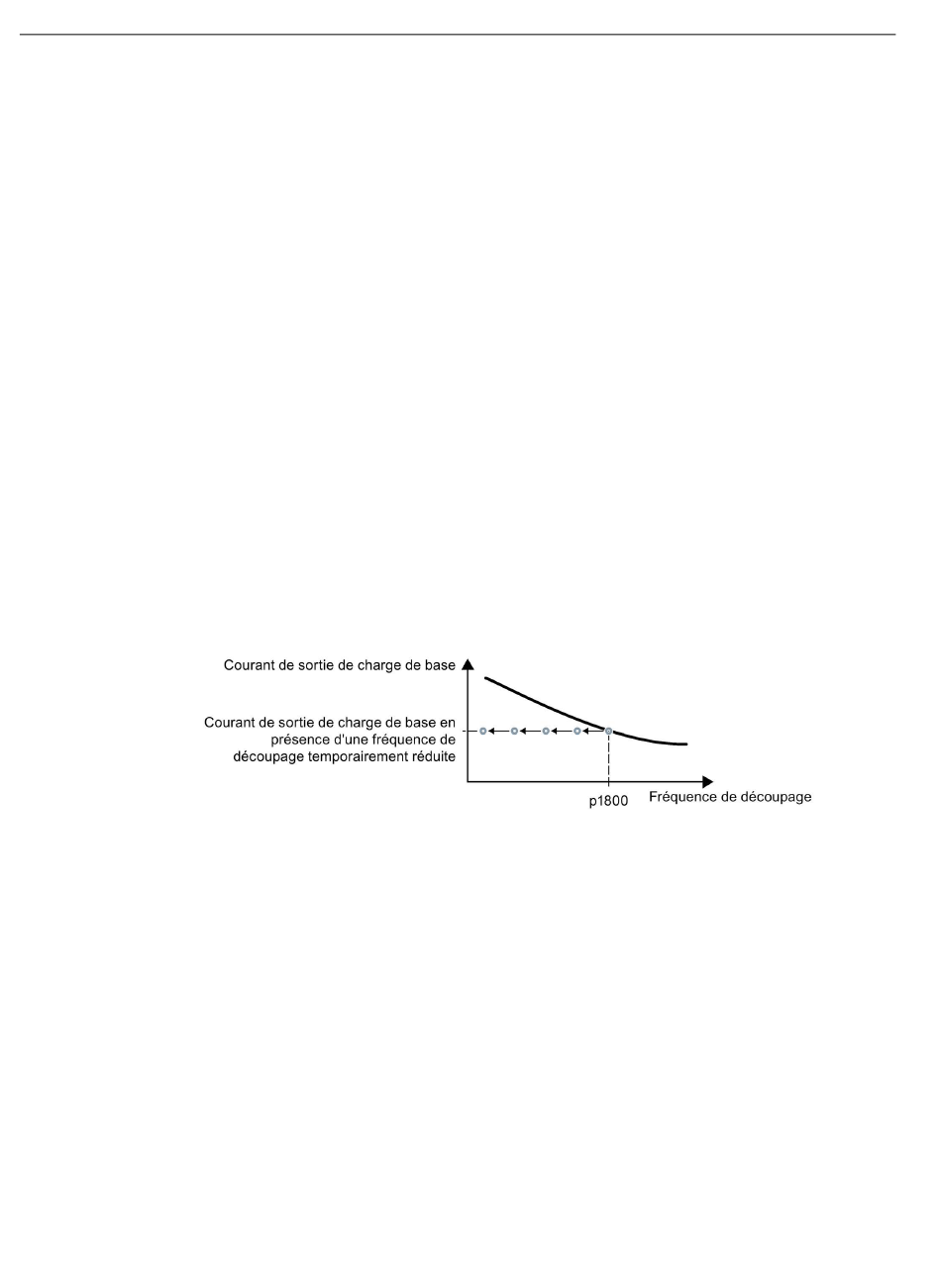

Courbe de déclassement et courant de sortie de charge de base en cas de
surcharge
Instructions de service, 07/2016, FW V4.7 SP6, A5E34257324D AD
