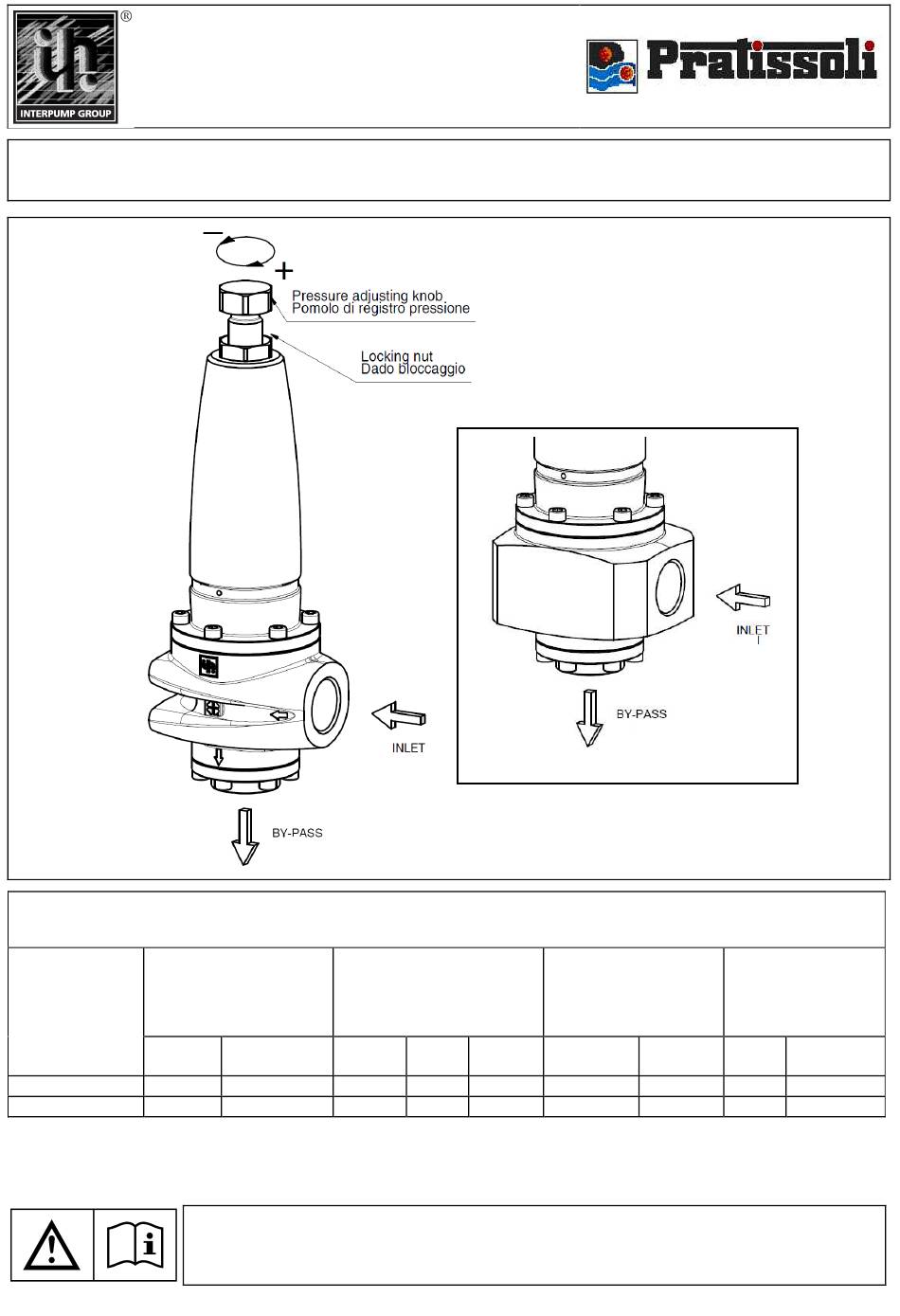

VALVOLA DI REGOLAZIONE PRESSIONE - PRESSURE REGULATOR
SOUPAPE DE REGULATION DE PRESSION - DRUCKREGELVENTIL
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES -
CARACTÉRISTIQUES TECHNIQUES - TECHNISCHE DATEN
Modello
Model
Modèle
Max fӧrderleistung
Modell
l/min.
R3HP – R3XHP
341
R3LP – R3XLP
500
Questo manuale deve essere letto e compreso in accordo al manuale generico istruzioni d'uso e manutenzione valvole
This manual must be read and understood according to the generic use and maintenance manual of the valves
Ce manuel doit être lu et compris selon les instructions de la notice générale d'utilisation et d'entretien des soupapes
Diese Anleitung muss in Verbindung mit der allgemeinen Bedienungs- und Wartungsanleitung der Ventile gelesen und verstanden werden
R3 - R3X
Portata max
Max Flow rate
Dèbit max
g.p.m.
(USA)
90
132
ISTRUZIONI D'USO E TARATURA - USE AND CALIBRATION INSTRUCTIONS -
INSTRUCTIONS D'UTILISATION ET ÉTALONNAGE - BETRIEBSANWEISUNGEN
UND EINSTELLUNG
Pressione max
Max pressure
Pression max
Max druck
MPa
bar
p.s.i.
45
450
6527
23
230
3336
- 1 -
VERSIONE R3X
Temperatura max.
Max temperature
Température max
Max temperatur
°C
°F
85
185
85
185
Massa
Mass
Masse
Gewicht
kg
lbs
5.3
11.7
6
13.2
