Stiebel Eltron SHU 5 SLi comfort Utilisation Et Installation
Masquer les pouces
Voir aussi pour SHU 5 SLi comfort:
- Notice d'utilisation et de montage (34 pages) ,
- Notice d'utilisation et de montage (8 pages)
Table des Matières
Publicité
Les langues disponibles
Les langues disponibles
Liens rapides
BEDIENUNG UND INSTALLATION
OPERATION AND INSTALLATION
UTILISATION ET INSTALLATION
BEDIENING EN INSTALLATIE
OBSLUHA A INSTALACE
KEZELÉS ÉS TELEPÍTÉS
Geschlossener (druckfester) Warmwasser-Kleinspeicher | Sealed unvented
(pressurised) small water heaters | Petit chauffe-eau ECS (sous pression) | Gesloten
(drukvaste), kleine warmwaterboiler | Malý tlakový zásobník teplé vody | Kisméretű
zárt (nyomás alatti) elektromos vízmelegítő

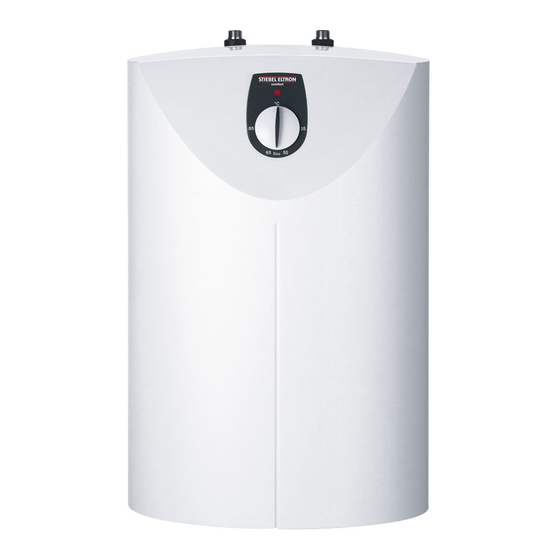

» SHU 5 SLi comfort
» SHU 5 SL GB
comfort
°C
82
35
65 Eco
55
