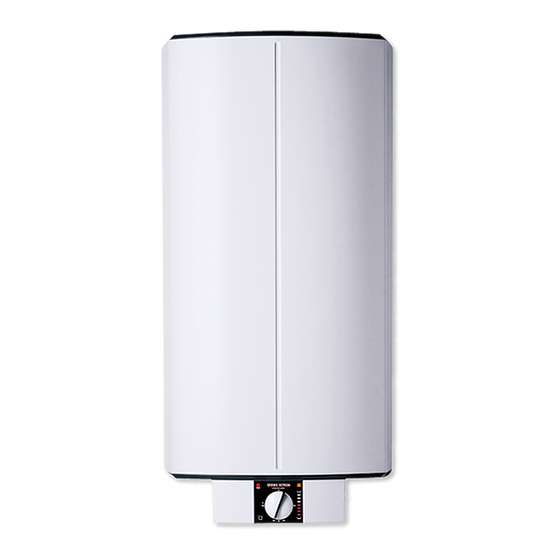

SHD 30 S, SHD 100 S
Deutsch
Geschlossene Warmwasser-Durchlaufspeicher
Gebrauchs- und Montageanweisung
English
Closed instantaneous hot water storage cylinder
Operating and installation instructions
Français
Chauffe-eau instantané à pression
Notice d'utilisation et de montage
Nederlands
Gesloten warmwater-doorstroomboiler
Gebruiksaanwijzing en montagevoorschrift
Abb. 1/Fig. 1/Afb. 1
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
This water heater must be installed (water and electrical installation), commissioned and serviced by approved service technicians in
accordance with these instructions.
La pose (plomberie et électricité) ainsi que la première mise en service et la maintenance de cet appareil ne doivent être réalisées que
par un installateur agréé, conformément à cette notice.
De montage (wateraansluiting en elektrische installatie), de eerste ingebruikneming en het onderhoud van dit apparaat mogen
uitsluitend door een erkend installateur volgens deze voorschriften worden uitgevoerd.
Technik zum Wohlfühlen
Deutsch
Gebrauchsanweisung
Technische Daten
Montageanweisung
Erstinbetriebnahme
Wartung
Ersatzteile
Umwelt und Recycling
Kundendienst und Garantie
English
Operating instructions
Technical specifications
Installation instructions
First operation
Servicing
Spare parts
Guarantee
Environment and recycling
Français
Notice d'utilisation
Caractéristiques techniques
Instructions de montage
Première mise en service
Maintenance
Pièces de rechange
Garantie
Environnment et recyclage
Nederlands
Gebruiksaanwijzing
Technische gegevens
Montagevoorschrift
Eerste ingebruikneming
Onderhoud
Onderdelen
Garantie
Milieu en recycling
2-4
6
8-12
14
14
16
18
18/19
2-5
7
9-13
15
15
17
19
19
2-5
7
9-13
15
15
17
19
19
2-5
7
9-13
15
15
17
19
19
