2. Tenir la nouvelle barrière de composant afin que le bord qui comporte une longue partie découpée et deux encoches
soit le plus près du panneau avant ; le bord qui comporte trois encoches soit le plus près du panneau arrière.
3. Une ligne perforée suit le haut de la barrière, à environ 25 mm en-dessous du bord supérieur. Plier la barrière le long
de cette perforation de sorte que le bord supérieur soit recourbé à l'opposé de vous.
4. Positionner la barrière de sorte que la section pliée recouvre le dessus du circuit imprimé d'alimentation. Le bord qui
comporte une longue partie découpée et deux encoches devrait être aligné avec le panneau avant ; le bord qui
comporte trois encoches devrait être aligné avec le panneau arrière.
5. Placer d'abord le bord du panneau avant de la barrière, puis le bord du panneau arrière. Les encoches de part
et d'autre de la barrière doivent s'aligner sur les encoches situées à l'intérieur des panneaux avant et arrière.
Lors de la mise en place de la barrière, s'assurer que le bord inférieur se trouve entre les fils situés au bas du circuit
imprimé d'alimentation et le côté du socle en plastique.

La barrière ne pourra être posée dans le même rail que le couvercle de la source
de courant.

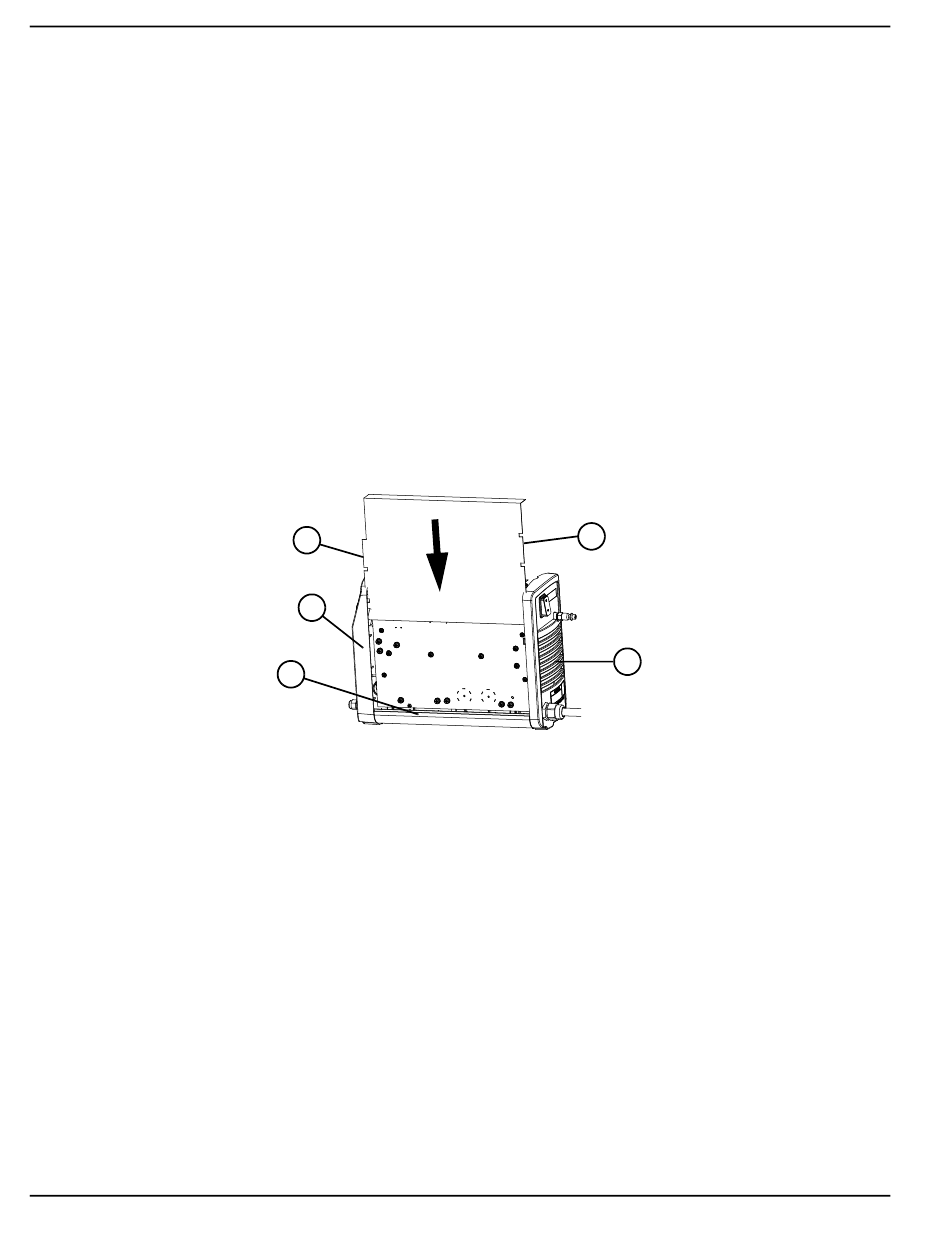

1 Bord de la barrière de composant comportant une
longue partie découpée et deux encoches
2 Panneau avant
3 Rail
Powermax30/Powermax30 XP Bulletin de service sur le terrain 805310
Remplacement de la barrière de composant
Figure 7
1
2
3
5
4
4 Panneau arrière
5 Bord de la barrière de composant comportant
trois encoches
