4BFonctions de pesage
5.2.4
DR3 – Filtre passe-bas

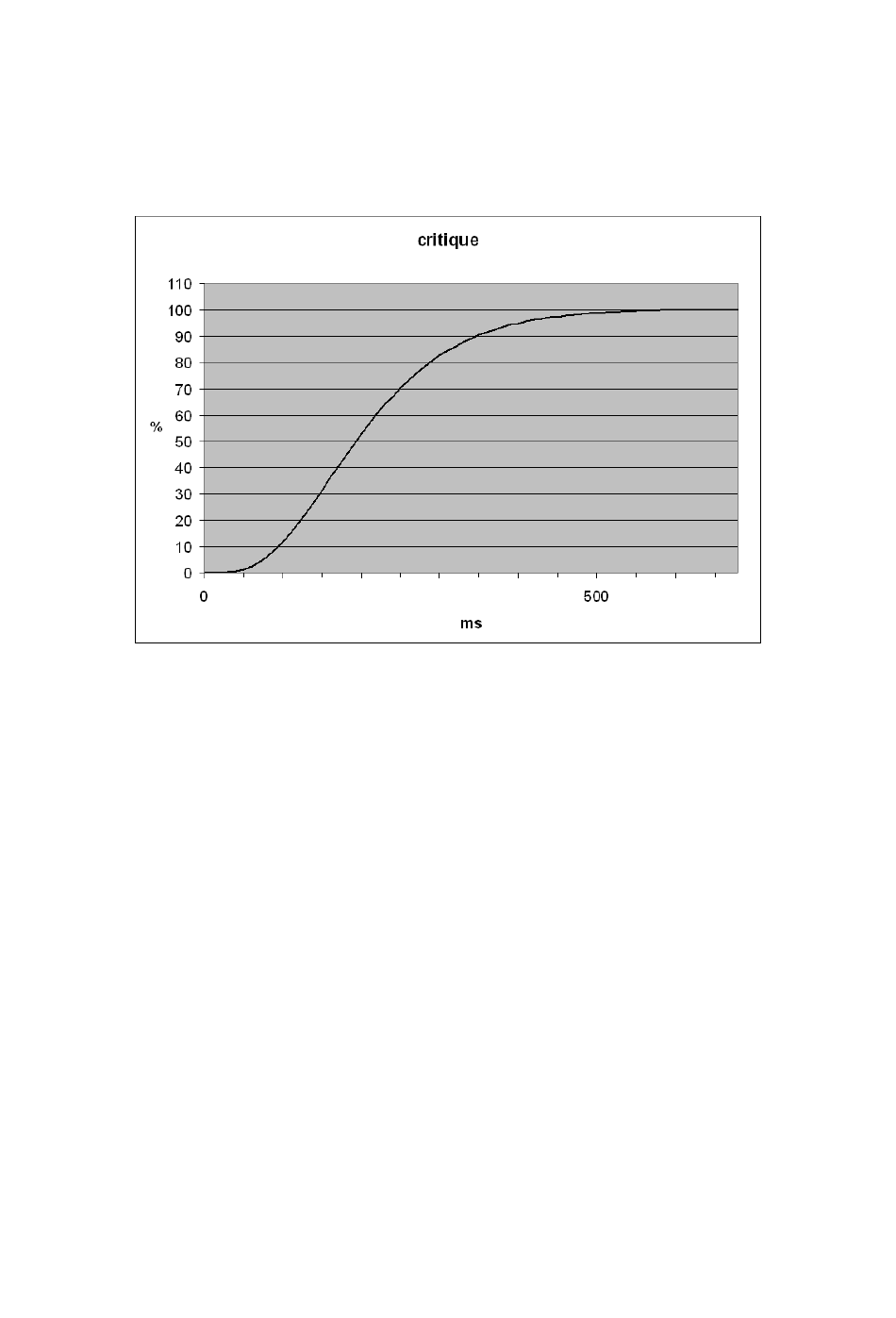

Un filtre passe-bas d'amortissement typique a été prévu pour réduire les
perturbations. La figure suivante montre la réponse indicielle du filtre (fl = 2 Hz).
Illustration 5-3
5.2.5
DR3 – Fréquence limite
La détermination de la fréquence limite est très importante pour la réduction des
perturbations. En effet, la fréquence limite détermine la sensibilité de l'unité de
mesure aux modifications de la valeur de mesure.
Une valeur de p. ex. 5 Hz entraîne une réaction relativement rapide de la balance
à un changement de poids, une valeur de p. ex. 0,5 Hz « ralentit » la balance.
5.2.6
DR3 – Profondeur du filtre des moyennes
Le filtre des moyennes est utilisé pour stabiliser les valeurs de poids en cas de
perturbations accidentelles. La valeur de poids est déterminée à partir de la
moyenne de n valeurs de mesures, calculées par le SIWAREX MS toutes les 20,
33 ⅓ ms ; p. ex. si n=10, 10 valeurs sont prises en compte pour déterminer la
moyenne. Toutes les 20 ms, 33 ⅓ ms la valeur la plus ancienne est remplacée
dans le calcul par la dernière valeur transmise.
Le filtre des moyennes permet également de très bien amortir les perturbations
périodiques pour autant que la fréquence des perturbations corresponde à un
multiple entier du rapport
1/(profondeur du filtre *temps de mesure).
5-38
Réponse indicielle du filtre passe-bas digital avec fl = 2 Hz
SIWAREX MS
