Nota :
Généralement, on considère que deux points suffisent pour déterminer la courbe
caractéristique de la balance. Ce n'est qu'avec des systèmes non linéaires qu'il
est nécessaire de leur adjoindre un autre point de repère – une nouvelle valeur
de digits (digits d'ajustage 2, 3, 4) est alors associée au nouveau poids d'ajustage
(p. ex : 80% de la plage de mesures).

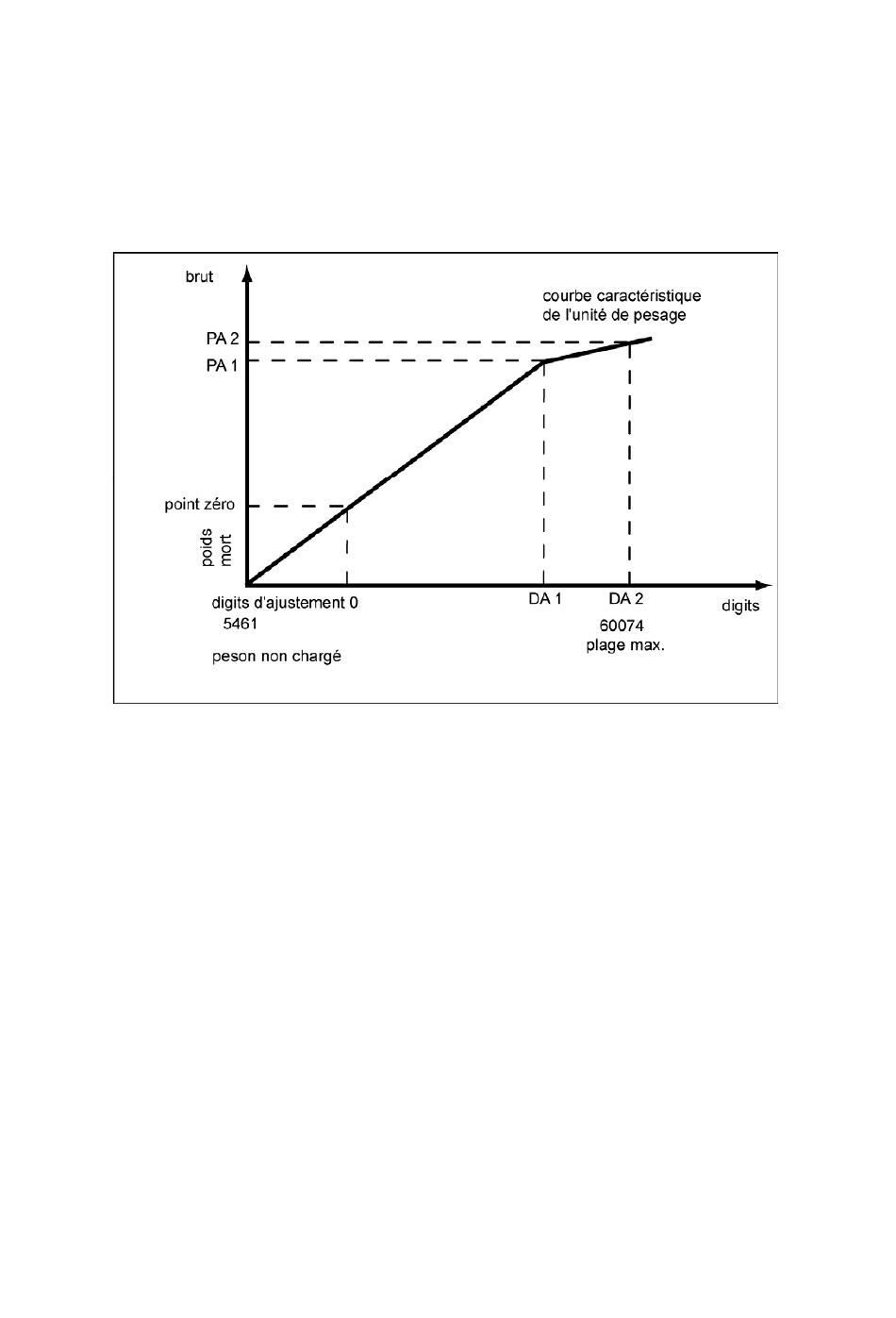

Illustration 5-2
5.2.2
DR3 – Plage de valeur caractéristique
On sélectionnera la valeur 1 mV/V, 2mV/V, 3mV/V ou 4 mV/V en fonction de la
valeur caractéristique des pesons raccordés. Comme le SIWAREX MS alimente les
pesons avec une tension d'environ 6V, l'entrée de mesure est convertie en fonction
de la tension de mesure attendue (max. 6 mV, max. 12 mV, max. 18 mV ou max.
24 mV).
Si la valeur caractéristique des pesons raccordés est par exemple de 3,85 mV/V,
il faudra configurer la valeur caractéristique supérieure la plus proche, ici 4 mV/V.
5.2.3
DR3 – Temps de mesure
Le temps de mesure peut être choisi en fonction de la zone d'utilisation (fréquence
secteur 50 Hz ou 60 Hz). Cette sélection garantit une élimination des perturbations
provenant du réseau électrique. Réglage :
-
20 ms sur un réseau électrique 50 Hz
-
33 1/3 ms sur un réseau électrique 60 Hz
SIWAREX MS
Linéarisation de la courbe caractéristique de la balance
5-37
