3BConfiguration du matériel et montage
N'utilisez que des câbles munis d'une tresse de blindage (voir types de câbles
recommandés au chapitre 10 Accessoires). Cette tresse doit au moins couvrir
80 % de la surface du câble.

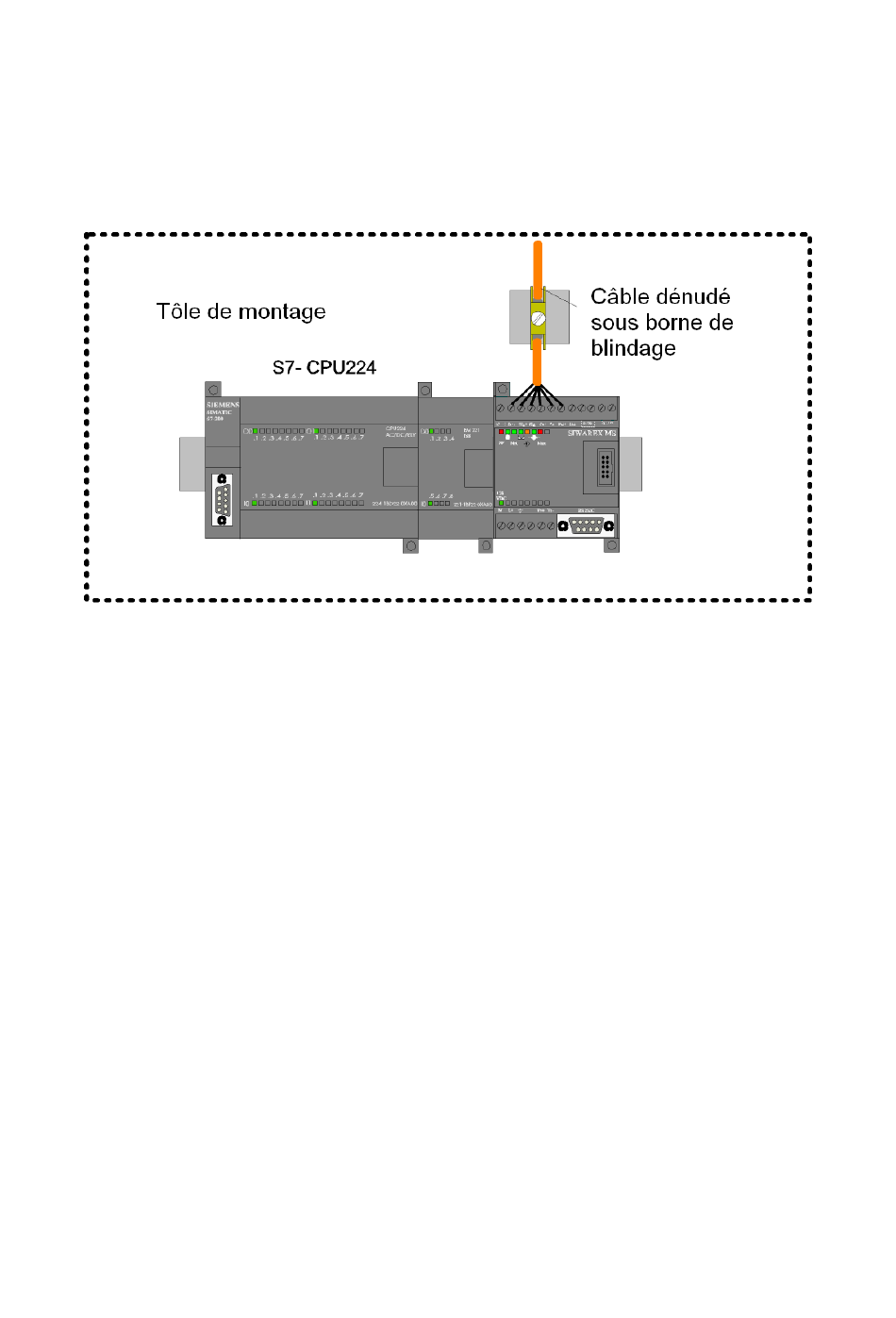

Les bornes de blindage doivent être commandées séparément. L'illustration
suivante montre le montage des bornes de blindage.
Illustration 4-2
4.4.3
Raccordement de l'alimentation électrique 24 V
La tension d'alimentation 24 V est directement raccordée aux bornes de connexion
M et L+ du module d'extension SIWAREX MS.
4.4.4
Câble de terre pour l'élimination de perturbations
Pour éliminer des perturbations, on raccorde un câble de terre à un endroit approprié.
4.4.5
Raccordement des pesons
Il est possible de raccorder au SIWAREX MS des transducteurs s'ils sont équipés
de jauges de contrainte et remplissent les conditions suivantes (voir aussi
caractéristiques techniques, chapitre 11.4) :
-
Valeur caractéristique 1 à 4 mV/V
-
Tension d'alimentation de 6 V autorisée
4-24
Connexion de blindage pour câble de peson
SIWAREX MS
