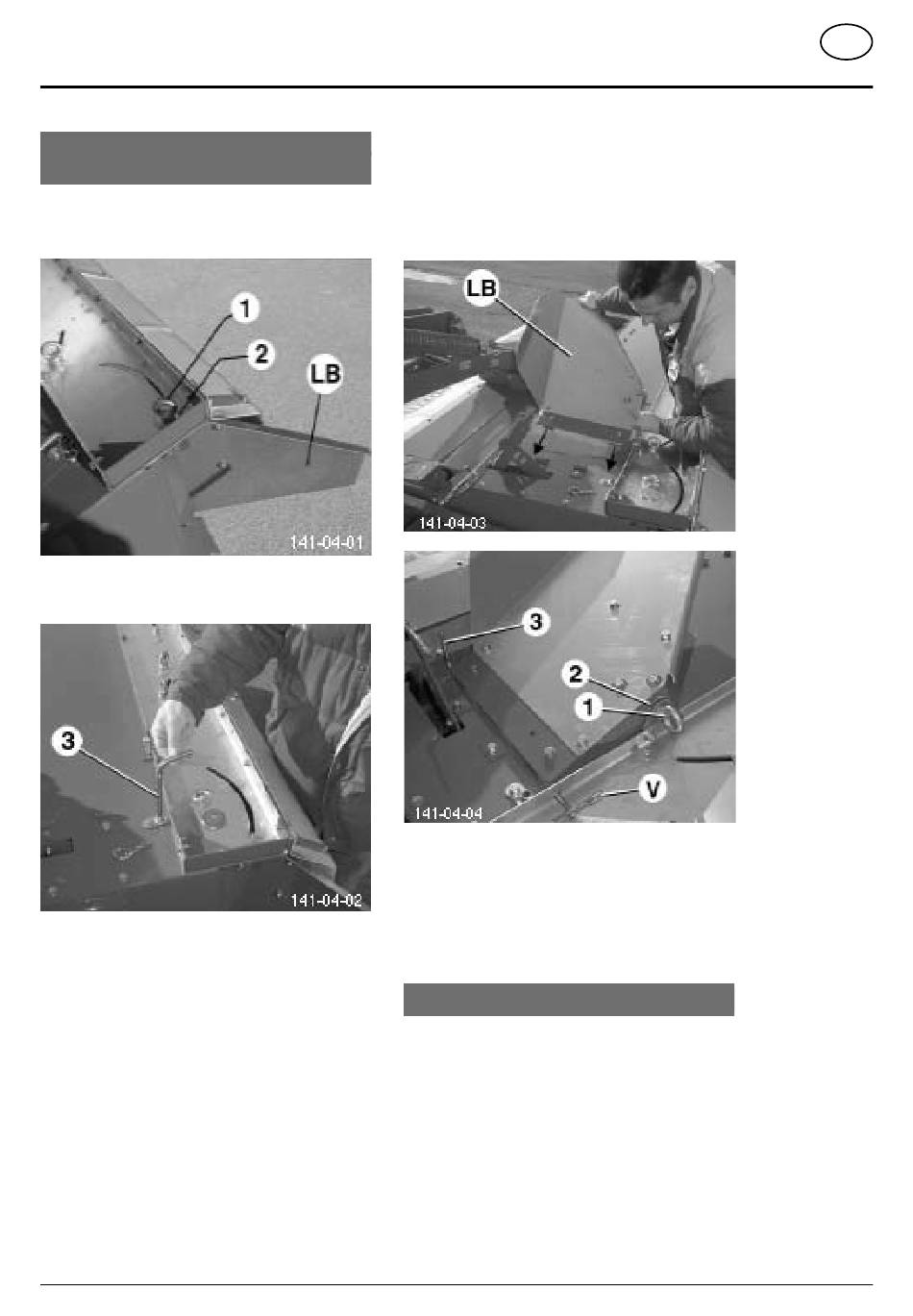

Démontage de la tôle de guidage
gauche.
Lors de l'épendage large, il se peut que la présence de
la tôle de guidage gauche réduise la largeur d'épendage.
Si une largeur dépendage plus large est souhaitable, il est
possible d'effectuer le démontage de la tôle de guidage.
- Séparer la vis (3) et la rondelle (2).
- Retirer la goupille (V) et retirer l'axe 3
0000_F-LEITBLECHE_379
RÉGLER LA POSITION DES DÉFLECTEURS
- Monter la tôle de guidage sur la partie supérieure du
conditionneur.
- Axe (3) et goupille (V)
- Vis (1) et rondelle (2)
Important: mettre la rondelle (2) en position, comme il est
indiqué sur l'image.
Montage de la tôle de guidage.
Pour effectuer un andainage il est nécessaire de positionner
la tôle de guidage comme prévu.
- Le montage s'effectue logiquement dans le sens inverse
du démontage.
