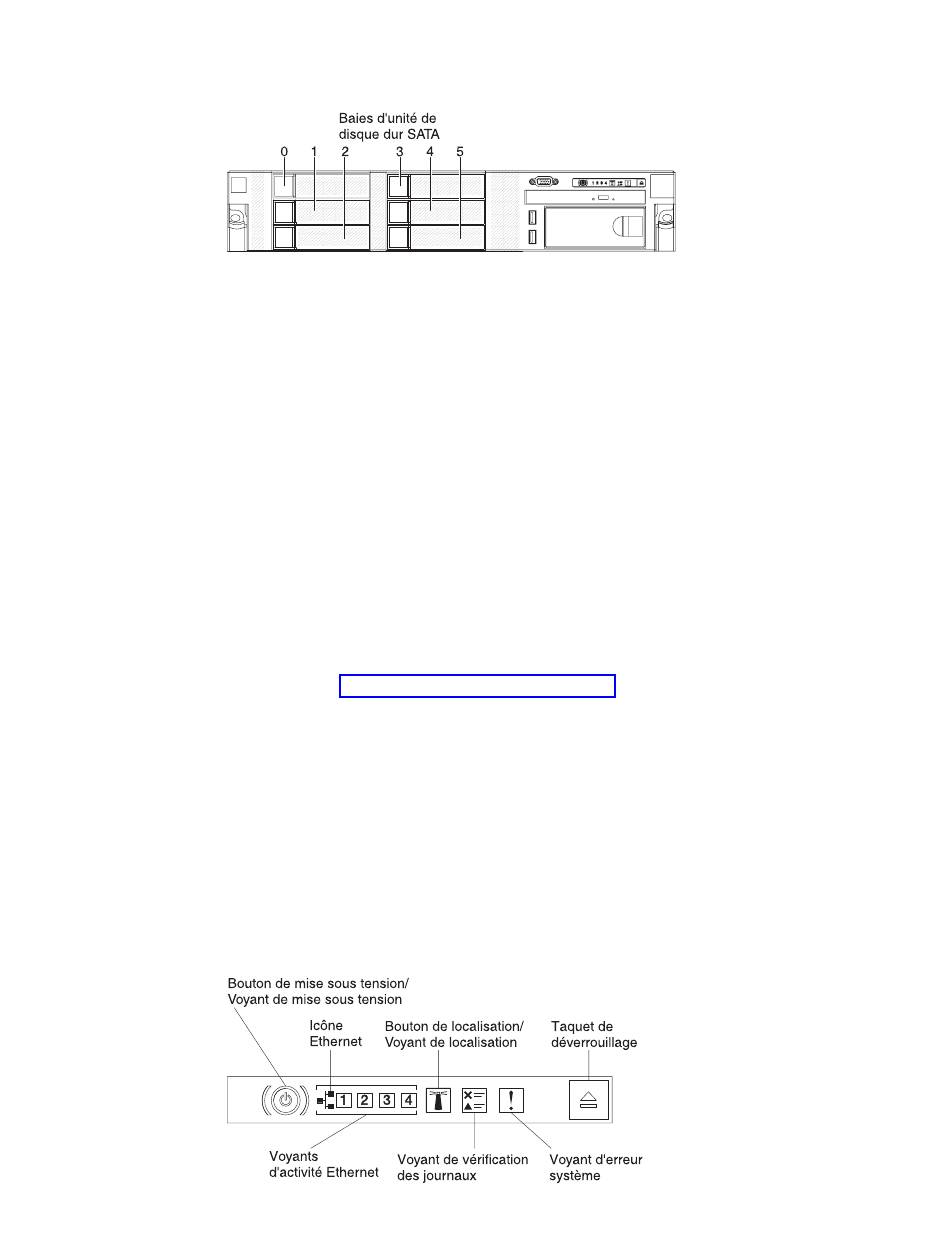

La figure suivante présente le serveur d'unités de disque dur à remplacement
standard SATA 3,5 pouces.
Voyant d'activité de l'unité de disque dur : Chaque unité de disque dur
comprend un voyant d'activité. Ce voyant clignote lorsque l'unité est en cours
d'utilisation.
Voyant d'état de l'unité de disque dur : Chaque unité de disque dur comprend
un voyant d'état. Il s'allume lorsque l'unité est en panne. S'il clignote lentement (un
clignotement par seconde), l'unité est en cours de reconstitution dans le cadre
d'une configuration RAID. S'il clignote rapidement (trois clignotements
par seconde), le contrôleur est en train d'identifier l'unité.
Connecteur vidéo : Ce connecteur permet de relier un moniteur. Vous pouvez
utiliser les connecteurs vidéo avant et arrière en même temps.
Connecteurs USB : Ces connecteurs permettent de relier un périphérique USB
(souris, clavier ou autre).
Panneau d'information opérateur : Ce panneau comporte des boutons de
commande, des voyants et des connecteurs. Pour plus d'informations sur les
boutons de commande et les voyants figurant dans le panneau d'information
opérateur, voir «Panneau d'information opérateur».
Taquets de déverrouillage de l'armoire : Appuyez sur les taquets pour libérer le
serveur de l'armoire.
Bouton d'éjection du CD/DVD en option : Ce bouton permet d'éjecter un CD ou
un DVD de l'unité de CD-RW/DVD-ROM.
Voyant d'activité de l'unité de CD-ROM/DVD-ROM en option : Ce voyant
s'allume lorsque l'unité de CD-RW/DVD-ROM est en cours d'utilisation.
Panneau d'information opérateur
La figure ci-après présente les boutons de commande et les voyants du panneau
d'information opérateur.
