v Bouton d'éjection du DVD : Ce bouton permet de libérer un DVD ou un CD de
l'unité de DVD.
v Panneau Lightpath Diagnostics : Le système Lightpath Diagnostics comprend
plusieurs voyants sur différents composants externes et internes du serveur. Si
une erreur se produit, il allume différents voyants sur le serveur. Si vous les
observez dans un ordre spécifique, vous pourrez identifier la source de l'erreur
dans la plupart des cas. Pour plus d'informations sur la fonction Lightpath
Diagnostics, voir «Panneau Lightpath Diagnostics», à la page 16.
v Panneau d'information opérateur : Ce panneau comporte des boutons de
commande et des voyants qui donnent des informations sur l'état du serveur.
Pour plus d'informations sur les boutons de commande et les voyants figurant
dans le panneau d'information opérateur, voir «Panneau d'information
opérateur».
v Bouton REMIND : Ce bouton permet de placer le voyant d'erreur système/de
vérification du journal sur le panneau d'informations opérateur en mode de
rappel. En mode de rappel, le voyant d'erreur système clignote toutes les
2 secondes et s'éteint lorsque le problème est corrigé, lorsque le serveur est
redémarré ou lorsqu'un autre problème survient.
En plaçant le voyant d'erreur système en mode de rappel, vous reconnaissez
être conscient du dernier échec mais ne prenez pas de mesures immédiates
pour résoudre le problème. La fonction de rappel est contrôlée par le module
IMM2.
v Bouton de réinitialisation : Ce bouton permet de réinitialiser le serveur et de
lancer l'autotest à la mise sous tension. Vous devrez peut-être utiliser la pointe
d'un crayon ou un trombone pour appuyer sur le bouton. Le bouton
Réinitialisation se trouve au coin inférieur droit du panneau Lightpath
Diagnostics.
v Connecteurs USB : Permettent de relier un périphérique USB (souris ou clavier
USB).
Panneau d'information opérateur

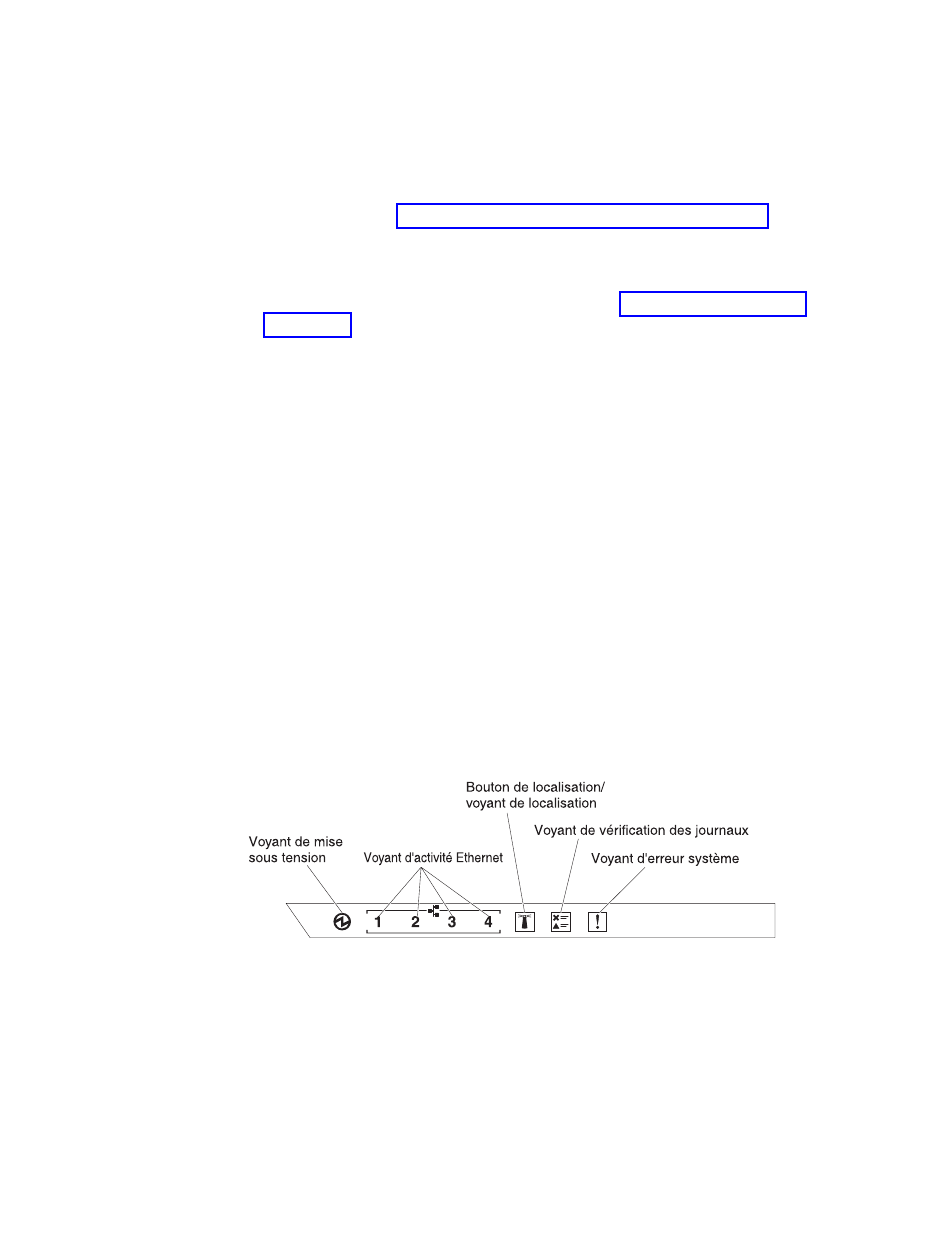

La figure ci-dessous présente les boutons de commande et les voyants figurant sur
le panneau d'information opérateur.
v Voyant de mise sous tension : Ce voyant est allumé et fixe lorsque le serveur
est sous tension. Les états des voyants de mise sous tension sont les suivants :
Eteint : L'alimentation n'est pas présente, ou le bloc d'alimentation ou le
voyant lui-même est défaillant.
Clignote rapidement (4 fois par seconde) : Le serveur est hors tension et
n'est pas prêt à être mis sous tension. Le bouton de mise sous tension est
désactivé. Cet état peut durer de 5 à 10 secondes.
Clignote lentement (une fois par seconde) : Le serveur est hors tension et
prêt à être mis sous tension. Vous pouvez appuyer sur le bouton de mise
sous tension sur le serveur.
Allumé : Le serveur est sous tension.
