4 - PRISE EN MAIN DE LA REGULATION PRO-
DIALOG PLUS
4.1 - Caractéristiques générales de l'interface
utilisateur locale

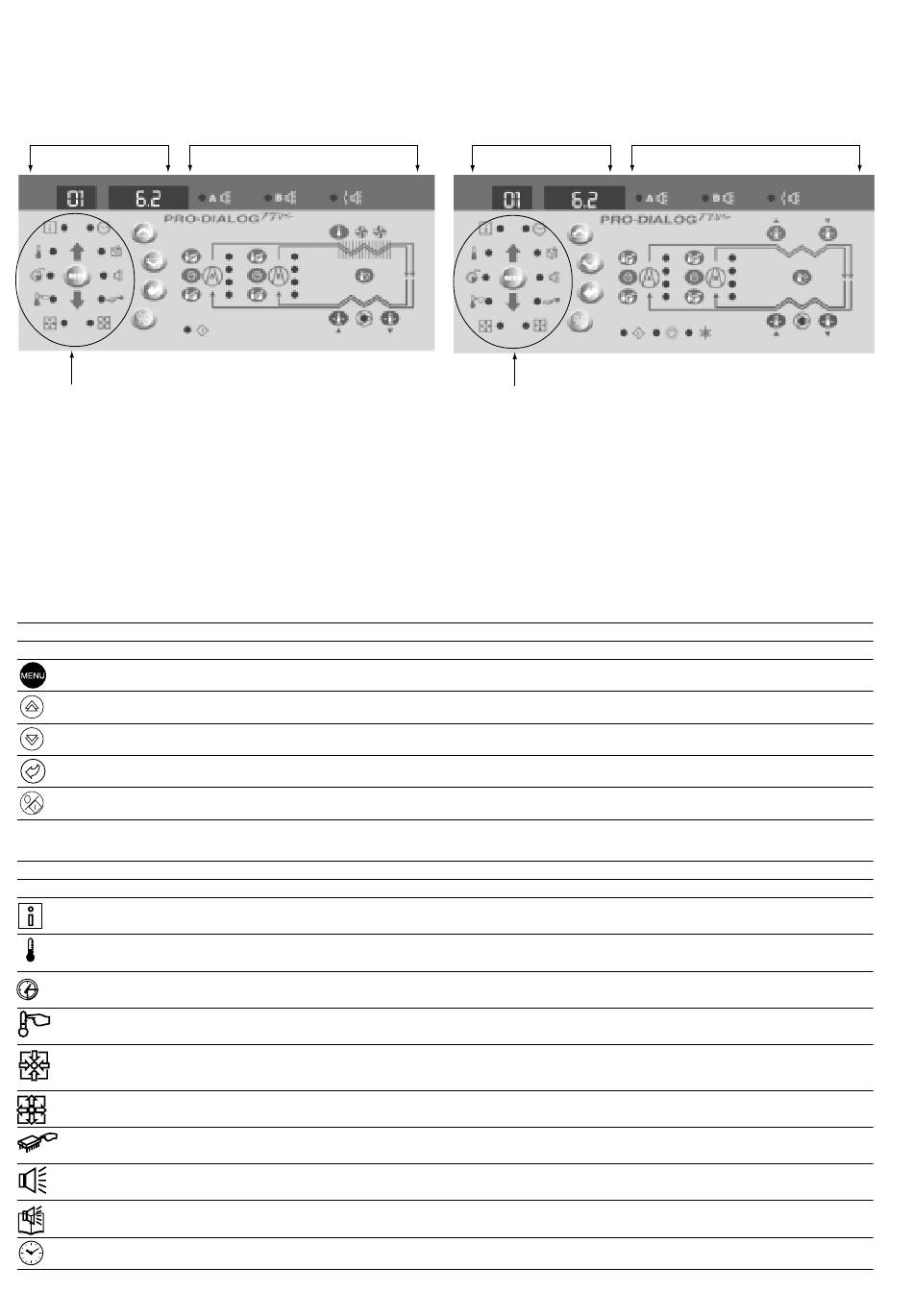

INTERFACE PRINCIPALE
BLOC MENU INTERFACE DE TYPE REFROIDISSEUR À AIR BI-CIRCUIT
L'interface locale permet d'afficher et de modifier un certain
nombre de paramètres de fonctionnement.
Cette interface est composée de deux parties distinctes :
l'interface principale (partie gauche) et le synoptique (partie
droite).
Interface principale
Elle permet d'accéder à l'ensemble des données et fonctions
Pro-Dialog Plus. Elle est composée de:
INTERFACE PRINCIPALE
TOUCHE NOM DESCRIPTION
Menu Permet la sélection d'un menu principal. Chaque menu principal est représenté par un icône. Le menu actif est celui dont l'icône est allumé.
Permet de faire défiler les numéros d'items de menu (dans l'afficheur à deux digits). Lorsque le mode modification est actif, cette touche permet
Flèche vers
le haut d'augmenter la valeur d'un paramètre.
Flèche vers Permet de faire défiler les numéros d'items de menu (dans l'afficheur à deux digits). Lorsque le mode modification est actif, cette touche permet
le bas de diminuer la valeur d'un paramètre
Entrée Permet, soit d'accéder au mode modification, soit de valider une modification, soit d' afficher le texte descriptif d'un item ou d'une alarme
Permet de démarrer ou d'arrêter le refroidisseur en mode local, ou de modifier son type d'exploitation.
Marche/Arrêt
MENUS DE L'INTERFACE PRINCIPALE
LED NOM
Menu INFORMATIONS
Menu TEMPERATURES
kPa
Menu PRESSIONS
Menu CONSIGNES
Menu ENTREES
Menu SORTIES /TESTS
Menu CONFIGURATIONS
Menu ALARMES
Menu HISTORIQUE ALARMES
Menu TOTALISATIONS
10
SYNOPTIQUE
DESCRIPTION
Affiche les paramètres généraux de fonctionnement de l'unité
Affiche les températures de fonctionnement de l'unité
Affiche les pressions de fonctionnement de l'unité
Affiche et permet de modifier les points de consigne de l'unité
Affiche l'état des entrées digitales et analogiques de l'unité
Affiche l'état et permet de tester les sorties de l'unité
Affiche et permet de modifier la configuration de l'unité
Affiche les alarmes actives
Affiche l'historique des alarmes.
Affiche les temps de fonctionnement et les nombres de démarrage de l'unité et des compresseurs
INTERFACE PRINCIPALE
BLOC MENU
INTERFACE DE TYPE REFROIDISSEUR À EAU BI-CIRCUIT
- Un afficheur à deux digits permettant de désigner le
numéro de l'item sélectionné.
- Un afficheur à quatre digits permettant de visualiser le
contenu de l'item sélectionné.
- Des diodes et des touches permettant le contrôle
marche/arrêt de l'unité, la sélection d'un menu, la
sélection d'un item de menu et l'ajustement d'une
valeur.
SYNOPTIQUE
