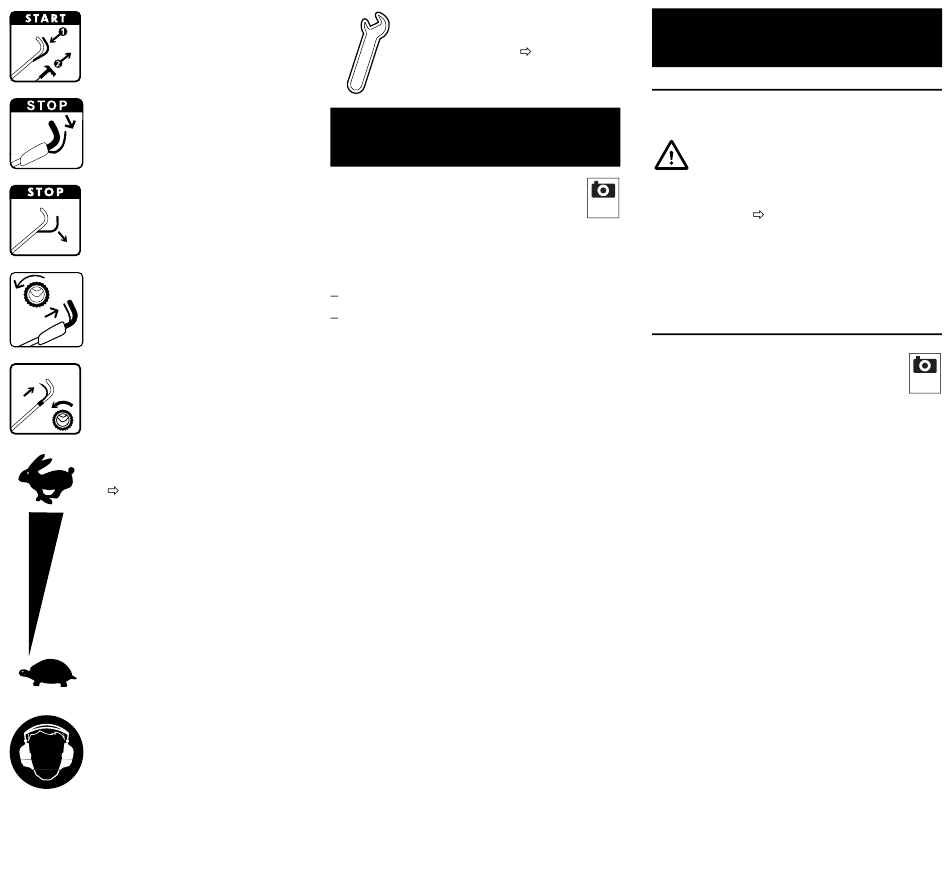

RM 4 RTP:
Uruchomić silnik spalinowy.
RM 4 R, RM 4 RT,
RM 4 RV:
Wyłączyć silnik spalinowy.
RM 4 RTP:
Wyłączyć silnik spalinowy.
RM 4 RT, RM 4 RV:
Włączyć napęd kół.
RM 4 RTP:
Włączyć napęd kół.
RM 4 RV:
Ustawić prędkość jazdy.
( 11.3)
RM 4 RTP:
Pracować w nausznikach
ochronnych.
244
Oznaczenie pozycji
serwisowej na segmencie
ustalającym. (
6. Wyposażenie
standardowe
Poz. Nazwa
A Urządzenie zasadnicze z
uchwytem kierującym
Instrukcja obsługi
Instrukcja obsługi silnika
spalinowego
RM 4 R, RM 4 RT, RM 4 RV:
B Uchwyt cięgna
C Śruby z łbem grzybkowym
D Zatrzask
E Tulejki zabezpieczające
RM 4 RTP:
B Uchwyt cięgna
F Śruby z łbem grzybkowym
G Podkładki zabezpieczające
H Nakrętki zabezpieczające
I Tulejki zabezpieczające
7. Przygotowanie urządzenia
do pracy
12.1)
7.1 Informacje ogólne
Niebezpieczeństwo zranienia
Należy zwrócić szczególną uwagę
na wskazówki zamieszczone w
rozdziale „Zasady bezpiecznej
2
pracy" (
Liczba
● Przed rozpoczęciem wszystkich
1
opisanych prac urządzenie należy
ustawić stabilnie na poziomym, płaskim
1
i twardym podłożu.
1
7.2 Zamontowanie uchwytu
kierującego (RM 4 R, RM 4 RT,
RM 4 RV)
2
● Założyć tulejki zabezpieczające (E) na
2
górną część uchwytu kierującego (1) w
2
taki sposób, aby ich długi fragment był
2
skierowany do wnętrza.
● Przytrzymać górną część uchwytu
kierującego (1) na dolnej części
2
uchwytu kierującego (2) i przełożyć
śruby (C) od wewnątrz na zewnątrz
2
przez otwory (3).
2
● Wkręcić zatrzaski (D) na śruby (C)
2
(powinien wystawać w przybliżeniu
2
jeden zwój gwintu śruby) i przechylić do
góry.
4.).
3
0478 111 9943 A - PL
