5.9. Installation et connexion du bouton de commande et de l'alimentation électrique
Avant de raccorder le bouton de commande et l'alimentation électrique, il est nécessaire de démonter les
couvercles du compartiment moteur.
Les couvercles se démontent en desserrant les deux vis maintenant chaque couvercle et en les tirant à
l'horizontale sur le côté.
Le bouton de commande est monté dans la pièce et à la hauteur souhaitées par l'utilisateur. Le bouton de
commande s'ouvre avec des outils et le dos est fixé au mur à l'aide de deux vis Ø,5X0 mm.

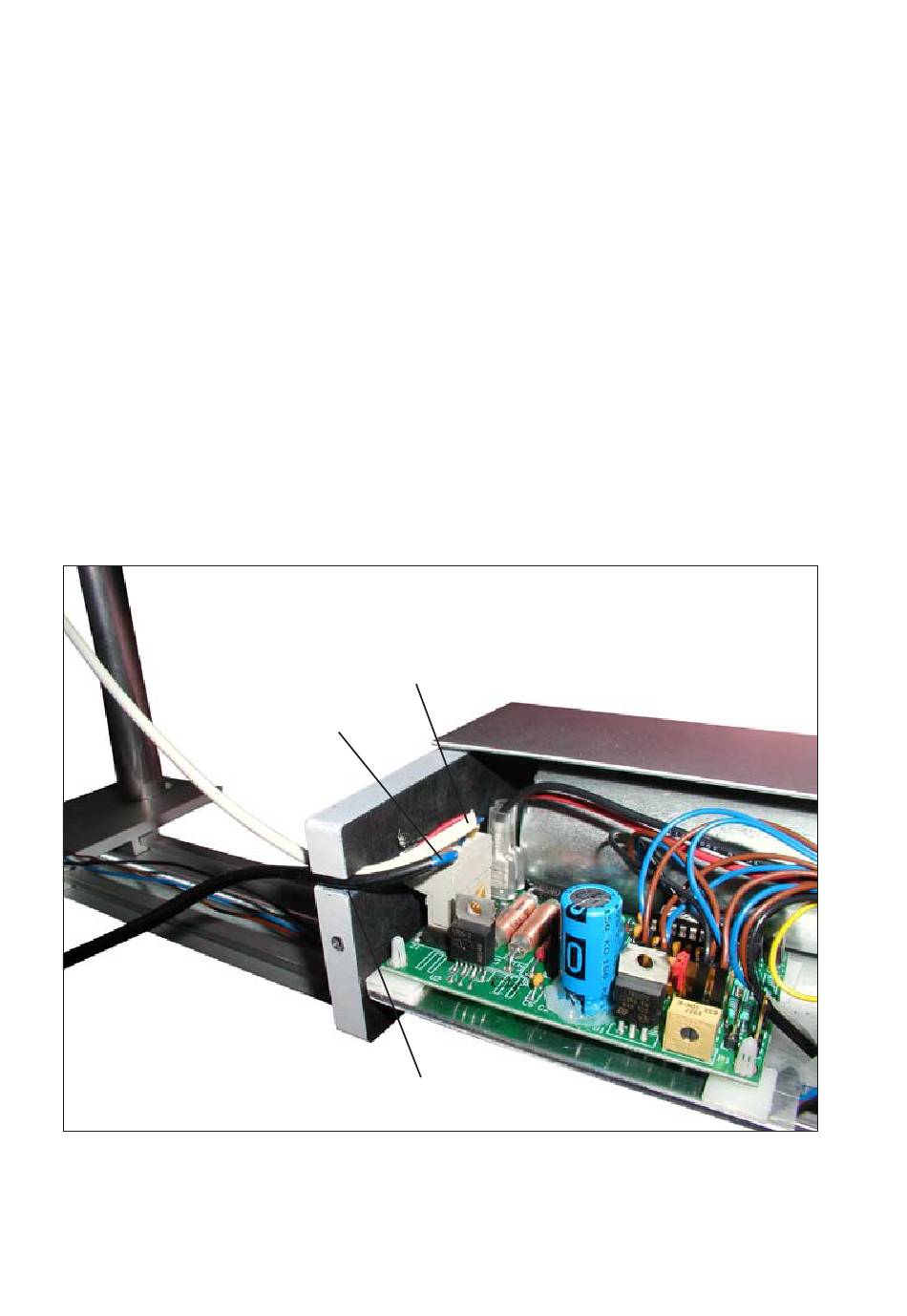

Le fil est raccourci à une longueur adéquate et relié au compartiment mote. Voir plan point 1.
L'alimentation électrique est montée au mur, elle est visible ou masquée selon ce qui convient le mieux.
L'alimentation électrique est montée au mur à l'aide d'une vis Ø,5X0 mm, en utilisant le trou « de serrure » au
dos de l'alimentation électrique.
En bas de l'alimentation électrique, il y a un trou pour une vis de Ø,5X0 mm qui permet de verrouiller
l'alimentation électrique au mur.
Le fil est raccourci à la longueur appropriée et relié au compartiment moteur. Voir plan point 2.
Le couvercle doit être replacé lorsque les fils sont correctement reliés et que le bouton de commande a été testé.
N'oubliez pas de passer les fils dans la plaque de l'extrémité pour éviter qu'ils ne gênent le couvercle lors de la
fermeture. Voir plan point 3.
1

•
•
•

NB! Il est très important qu'il n'y ait pas de fils qui pendent du raccord.
