BUSCH R5 RA 0010 C Notice D'instructions page 15

● recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'instal-
lation électrique.
● Fournir un sectionneur verrouillable ou un bouton d'arrêt d'urgence sur la ligne électrique de
manière à ce que la machine soit complètement sécurisée en cas de situation d'urgence.
● Fournir un sectionneur verrouillable sur la ligne électrique de manière à ce que la machine soit
complètement sécurisée pendant les activités de maintenance.
● Protéger le moteur contre les surcharges conformément à la norme EN 60204-1.
● recommande l'installation d'un disjoncteur courbe D.
● Brancher la mise à la terre.
● Brancher le moteur.
6.2 Schéma électrique pour moteur triphasé
Sens de rotation incorrect.
Risque d'endommager la machine !
● Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement détruire la ma-
chine ! Avant de démarrer la machine, s'assurer qu'elle fonctionne dans le bon sens.
● Déterminer le sens de rotation souhaité avec la flèche (collée ou gravée).
● Faire fonctionner le moteur brièvement.
Si le sens de rotation du moteur doit être modifié :
● Inverser deux des fils de phase du moteur.

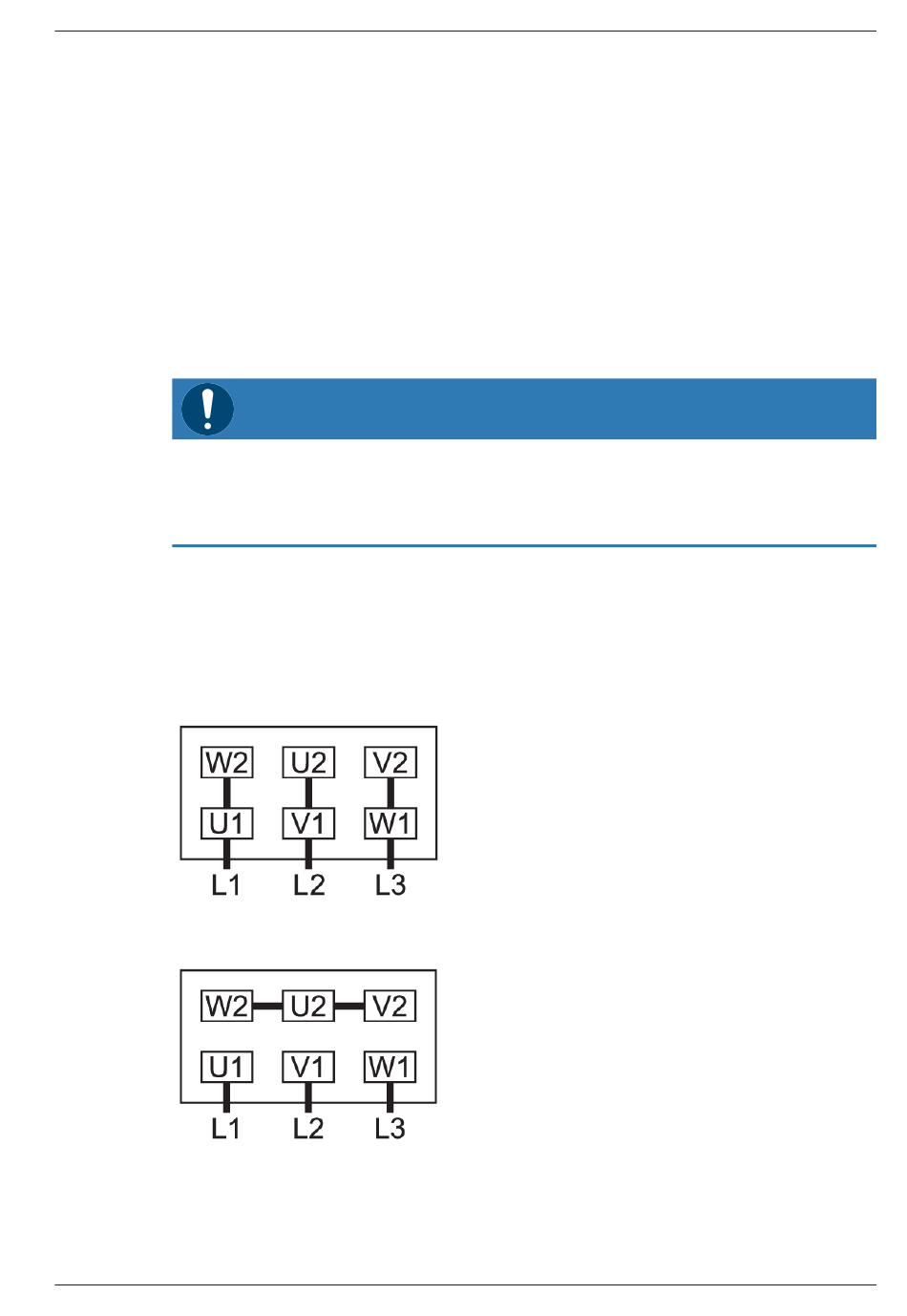

Connexion en triangle (basse tension) :
Connexion en étoile (haute tension) :
Connexion en étoile double, moteur multi-tension à 9 pôles (basse tension) :
Instruction Manual R5 RA_RC 0010-0016 C_FR_fr
CONSEIL
Raccordement électrique​ | 6
15 | 36
