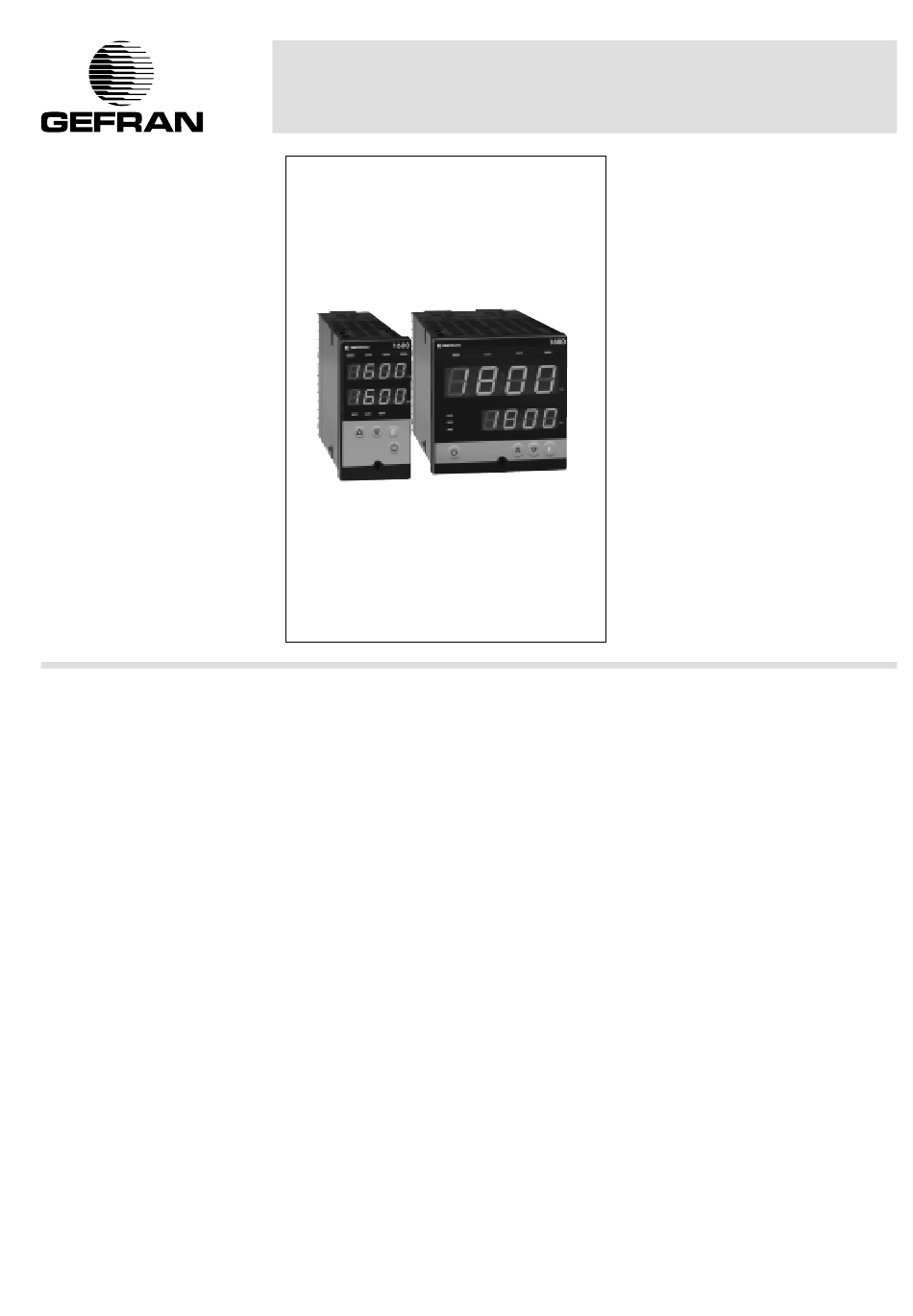

gefran 1600 Guide Rapide

Applications principales
• Lignes d'extrusion et presses à
injecter les matières plastiques
• Installation de polymérisation et
de production de fibres
synthétiques
• Vulcanisation de caoutchouc
• Chambres climatiques et bancs
de tests
• Fours continus et unités de
séchage pour la céramique
• Industries chimique et
pharmaceutique
• Fours industriels
• Industrie agro-alimentaire
• Cabines de peinture
• Traitement de l'eau
• Sidérurgie
GENERALITES

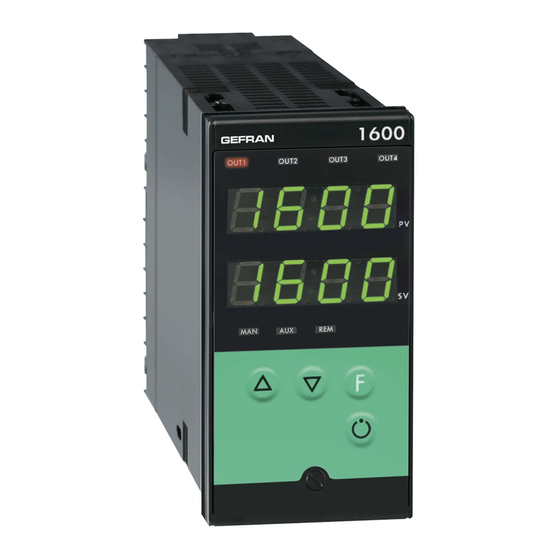

Régulateur à microprocesseur de format
48x96 / 96x96 (1/8 DIN / 1/4 DIN) réalisé
en technologie CMS.
L'interface opérateur en face avant,
protégé par une membrane en Lexan,
assure une étanchéité IP65.
Il est constitué de 4 touches, deux
afficheurs de 4 digits à LED vertes, 4
LED rouges pour l'indication de l'état des
sorties relais ou logiques et 3 autres LED
configurables pour la signalisation de
différentes fonctions.
L'entrée mesure principale est universelle
et permet de raccorder de nombreux
types de capteurs: thermocouples J, K,
R, S, T, B, E, N, Ni-Ni18Mo, L; résistance
thermométrique Pt100 3 fils; résistance
CTP; entrées linéaires 0-50mV, 10-50mV,
2-10V, 0-10V, 0-20mA, 4-20mA,
potentiomètre, possibilité de linéarisation
personnalisée à partir du clavier.
La sélection se fait au moyen du clavier,
aucun shunt ou adaptateur externe n'est
nécessaire.
On peut activer une correction de l'entrée
par l'intermédiaire d'une fonction linéaire
définie au moyen de deux points.
Il possède une entrée analogique
auxiliaire isolée qui peut être configurée
en entrée linéaire (0-10V, 2-10V, 0-20mA,
4-20mA) pour consigne externe,en entrée
potentiomètre, ou transformateur
A UDIN Siège social: 8 avenue de la malle - 51370 St Brice Courcelles
Tel. 03 26 04 20 21 - fax 03 26 04 28 20 - Internet: http://www.audin.fr
1600 / 1800
REGULATEUR
d'intensité. Cette entrée auxiliaire est
entièrement configurable à partir du
clavier avec possibilité de linéarisation
personnalisée.
2 entrées logiques isolées peuvent être
configurées pour la sélection de 4
consignes locales, marche, arrêt et RAZ
de la minuterie interne, commutation
auto/manu, consigne locale/externe,
acquittement alarmes, blocage mesure.
L'appareil peut comporter jusqu'à 4
relais (3A, 250V) ou 4 sorties logiques
(12Vdc , 20mA) et 2 sorties analogiques
isolées en tension ou courant.
La fonction de chaque sortie est
configurable par le clavier: sortie
régulation, sortie alarme, minuterie,
recopie mesure, consigne, écart, recopie
entrée logique, ou de la valeur lue par la
liaison numérique. La régulation
Chaud/Froid offre la possibilité de
configurer les paramètres de
refroidissement en fonction du type de
fluide: air, huile ou eau.
L'appareil est équipé en option d'une
alimentation capteur isolée(10 ou 24Vdc)
pour alimenter un transmetteur ou un
potentiomètre.
L'interface de communication série
RS485 (compatible RS232C) permet de
lire ou de modifier n'importe quel
paramètre et de gouverner l'appareil en
ligne (commutation manuel/automatique,
Caractéristiques principales
• Entrée universelle configurable par la
face avant
• Précision 0,2% PE
• Deux sorties régulation: relais, logique,
analogique, avec algorithme
chaud/froid
• 3 alarmes configurables
• 2 sorties analogiques (retransmission
consigne)
• 2 entrées logiques avec fonctions
configurables
• Entrée auxiliaire pour TI ou consigne
externe
• Alarme rupture de charge ou
court-circuit du capteur
• Autoréglage, autoadaptation, rampe au
démarrage, Auto/Manu sans à coup,
consigne interne/externe.
• Fonctions rampe, multi-consigne,
temporisateur
• Liaison numérique 4 fils opto-isolée.
Protocole:
GEFRAN CENCAL ou MODBUS
local/à distance, contrôle temporisateur
interne, contrôle direct des sorties).
Protocoles disponibles: MODBUS RTU et
CENCAL (Gefran).
La procédure de configuration est
facilitée grâce au regroupement des
paramètres par blocs de fonctions (CFG
pour les paramètres de régulation, Inp
pour les entrées, Out pour les sorties,
etc.) et par la possibilité de choisir un
menu simplifié pour le réglage des
paramètres les plus fréquemment utilisés.
Pour une programmation encore plus
conviviale, GEFRAN propose un kit de
configuration par PC, comprenant un
logiciel de configuration sous Windows,
un interface et un câble de liaison (voir
fiche technique spécifique).
