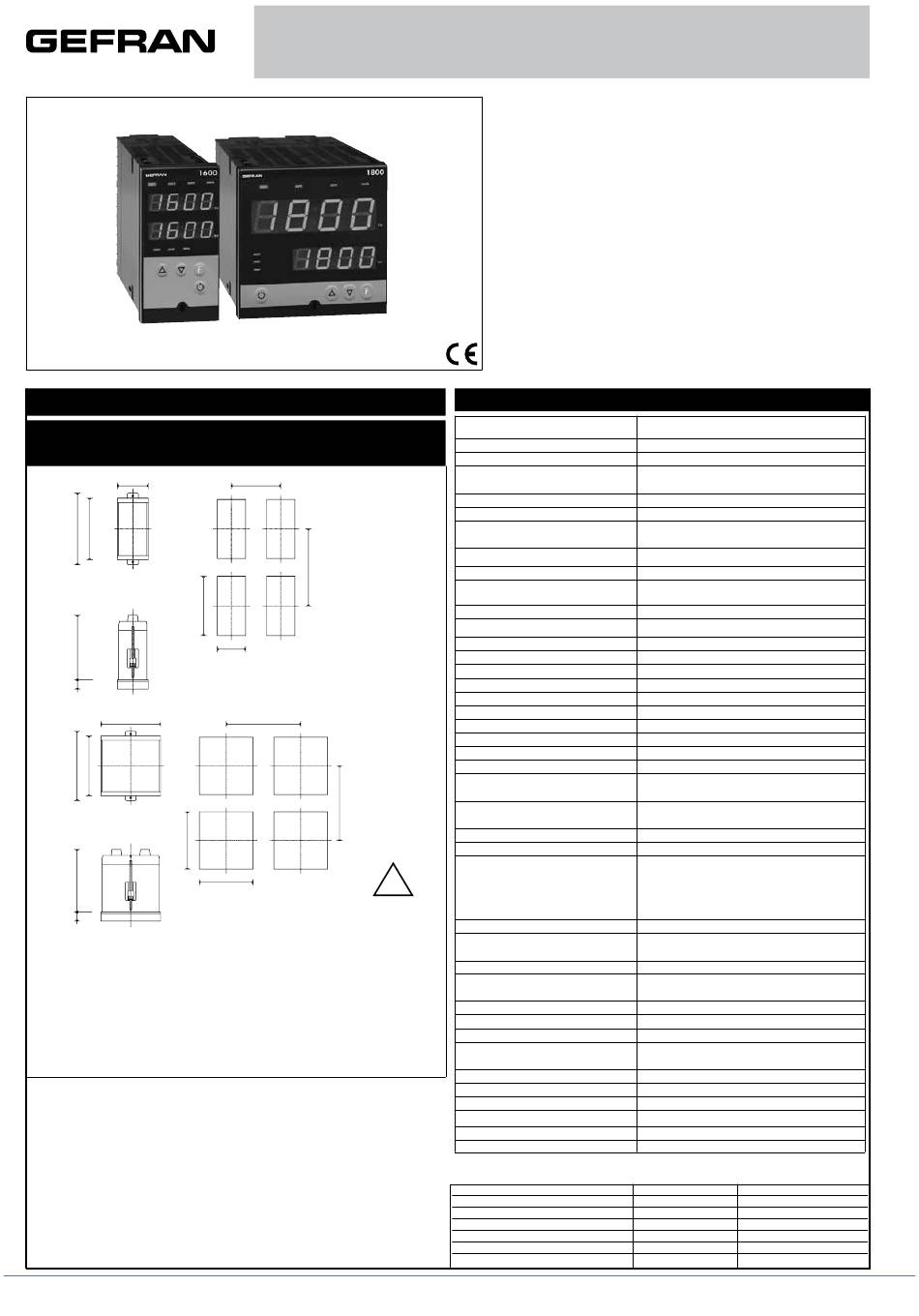

1 • INSTALLATION
• Dimensions d'encombrement et de découpe;
montage sur panneau
48
108 96
113
10
96
108 96
113
10
Bloquer les instruments à l'aide de la patte prévue à cet effet avant d'effectuer les
raccordements électriques. Pour monter deux instruments, ou plus, côte à côte,
respecter pour la découpe les mesures indiquées sur le dessin. Pour obtenir le degré
de protection frontal IP65, retirer l'appareil du boîtier, appliquer le joint fourni avec de la
colle sur le bord avant du boîtier et remettre l'appareil.
MARQUAGE CE: Produit conforme aux directives de l'Union Européenne 2004/108/
CE et 2006/95/CE en référence aux normes génériques: EN 61000-6-2 (immunité
en environnement industriel) EN 61000-6-3 (émission en environnement résidentiel)
EN 61010-1 (sécurité). Limitations: le modèle 1800V est conforme à la Norme
EN61000-6-4 pour émission rayonnée en environnement industriel.
ENTRETIEN: Les réparations ne devront être effectuées que par du personnel qualifié
ou ayant reçu une formation appropriée. Couper l'alimentation de l'instrument avant
d'accéder aux parties internes.
Ne pas nettoyer le boîtier avec des solvants dérivés d'hydrocarbures (trichloréthylène,
essence, etc.). L'emploi de ces solvants compromettrait la fiabilité mécanique de
l'instrument. Pour nettoyer les parties extérieures en plastique, utiliser un chiffon propre
humecté d'alcool éthylique ou d'eau.
ASSISTANCE TECHNIQUE: Gefran met à disposition un service d'assistance
technique. Ne sont pas couverts par la garantie les défauts causés par une utilisation
non conforme au mode d'emploi.
80080G_MHW_1600-1800_04-2013_FRA

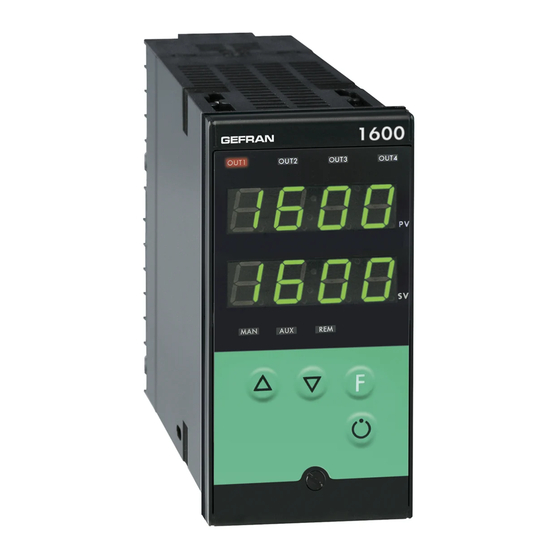

1600 / 1800
RÉGULATEUR
70
115
92
44,5
115
115
92
92
Pour une installation
correcte, lire
les instructions
contenues dans ce
manuel
Montage sur panneau
MANUEL DE L'UTILISATEUR
VERSION LOGICIEL 3.2x
Code 80080G / Edit 16 - 04/2013
2 • CARACTÉRISTIQUES TECHNIQUES
Afficheur
Touches
Précision
Entrée principale
Thermocouples (TC)
Erreur comp. soudure froide
Type RTD (échelle programmable dans la
plage indiquée, avec ou sans point décimal)
Type PTC (sur demande)
Résistance maxi de ligne pour RTD
Sécurité
Sélection °C/°F
Plage échelles linéaires
Actions de contrôle
pt / dt / it
Action
Sorties de contrôle
Temps de cycle
Type de sortie principale
Softstart (rampe de démarrage)
Limitation puissance maxi chaud / froid
Programmation puissance de sécurité
Fonction arrêt
Alarmes configurables
Masquage alarmes
Type de contact relais
Sortie logique pour relais statiques
(option) Consigne externe ou
!
Entrée ampèremétrique
Entrée de rétroaction
position vanne par potentiomètre
Étendue échelle T.I.
(option) Alimentation pour transmetteur
(option) Retransmission analogique
(option) Entrées logiques
(option) Interface série
Débit en bauds
Protocole
Alimentation (type à découpage)
Protection façade
Température de travail / stockage
Humidité relative
Conditions environnementales de l'utilisation pour l'usage interne, altitude jusque à 2000m
Installation
Poids
La conformité CEM a été vérifiée avec les raccordements suivants
FONCTION
Câble d'alimentation
Fils sortie relais
Câble raccordement série
Fil raccordement T.I.
Capteur entrée thermocouple
Capteur entrée thermorésistance "PT100" 1 mm
2 x 4 digits, vert, hauteur chiffres 10 et 7mm (1600V);
20 et 13 mm (1800V)
5 du type mécanique (
,Man/Aut, INC, DEC, F)
0,2% de pleine éch. à temp. ambiante de 25°C
TC, RTD (Pt100 - JPT100), PTC,
50mV, Ri ≥ 1MΩ; 10V, Ri ≥ 10KΩ; 20mA, Ri = 50Ω
IEC 584-1 (J, K, R, S, T, B, E, N, Ni-Ni18Mo, L NiCr-CuNi)
0,1° / °C
DIN 43760 (Pt100, JPT100)
990Ω, 25°C
20Ω
détection court-circuit ou rupture capteur, alarme
LBA, alarme HB
configurable à l'aide des touches
-1999 ... 9999 point décimal programmable
PID, Autoréglage, on-off
0.0 ... 999.9% / 0.00 ... 99.99min / 0.00 ... 99.99min
chaud / froid
on/off, pwm, Ouvrir, Fermer
0.1 ... 200 s
relais, logique, continue (option)
0.0 ... 500.0 min
0.0 ... 100.0 %
-100.0 ... 100.0 %
Maintient l'affichage de PV (variable de process), possibilité de désactivation
3 configurables du type: maxi, mini, symétriques,
absolues/asservies, LBA, HB
- exclusion à la mise en marche
- reset mémoire via les touches et/ou un contact
NO (NC), 5A, 250V, cosj = 1
11 V c.c., Rout = 220Ω (6V/20mA)
0 ... 10V, 2 ... 10V, Ri ≥ 1MΩ
0 ... 20mA, 4 ... 20mA, Ri = 5Ω
Potentiomètre > 500Ω,
T.I. 50 mA c.a., 50/60Hz, Ri = 1,5Ω,
isolement 1500V
programmable 0, ... , 100.0A
10/24 V c.c., filtrée, 30 mA maxi
protection court-circuit, isolement 1500 V
10 V / 20 mA, isolement 1500 V
24V NPN, 4.5mA; 24V PNP, 3.6mA
Isolement 1500V
Boucle de courant, RS422/485; RS232; isolement 1500 V
1200 ... 19200
GEFRAN / MODBUS
(std) 100 .. 240 V c.a/c.c. ±10%, 50/60 Hz, 12 VA maxi
(opt.) 20 .. 27 V c.a/c.c. ±10%, 50/60 Hz, 12 VA maxi
IP65
0...50°C / -20...70°C
20 ... 85%, sans condensation
panneau, extractible par le devant
400g (1600V), 600g (1800V) en version complète
TYPE DE CÂBLE
LONGUEUR EMPLOYÉE
1 mm
1 m
2
1 mm
3,5 m
2
0,35 mm
3,5 m
2
1,5 mm
3,5 m
2
0,8 mm
compensé
5 m
2
3 m
2
1

Publicité

Table des Matières
loading

Sommaire des Matières pour gefran 1600

  • Page 1 éthylique ou d’eau. Câble raccordement série 0,35 mm 3,5 m ASSISTANCE TECHNIQUE: Gefran met à disposition un service d’assistance Fil raccordement T.I. 1,5 mm 3,5 m technique. Ne sont pas couverts par la garantie les défauts causés par une utilisation Capteur entrée thermocouple...
  • Page 2: Connexions

    Ligne série isolée A (Data +) 0...20mA, 4...20mA, 5Ω, 1500 V configurable. 0...1V, 0...10V,> 1MΩ B (Data -) RS422/485 ou RS232 1800 1600 potentiomètre > 500Ω • Entrées Boucle de courant passive Thermocouples disponibles: • TC (1200 bauds maxi) J, K, R, S, T, B, E, N,...
  • Page 3: Programmation Et Configuration

    Structure de l’appareil: identification des cartes CARTE SÉRIE / CARTE W CARTE SÉRIE / CARTE W CARTE CPU CARTE CARTE ALIMENTATION CARTE CARTE ALIMENTATION AFFICHAGE CARTE AFFICHAGE 5 • PROGRAMMATION ET CONFIGURATION INFO AFFICHAGE NIVEAU 1 Affichage informations Appuyé pendant 2 s environ Mesure (afficheur PV) dAtA...
  • Page 4: Affichage Info

    • Affichage InFo -999 ... 999 Affichage INFO Reset manuel points d’échelle informations Code protection prot logiciel Code (ODE p. r st communication Puissance de reset -100.0 ... 100.0% série 0 No Error Code er. n r 1 Lo erreur 2 Hi autodia- 3 ERR...
  • Page 5 1200 485 / 232 2400 485 / 232 4800 485 / 232 SEr.P Protocole série Protocole interface 9600 485 / 232 ser. p CENCAL GEFRAN série: CENCAL, 19200 485 / 232 MODBUS RTU MODBUS Parité Aucune Sélection parité Impaire Paire •...
  • Page 6 Filtre numérique sur l’entrée Filtre numérique sur filt flt. 2 0.0 ... 20.0 s auxiliaire (si validée) 0.0 ... 20.0 s l’entrée principale [cf. «hrd» dans Hrd] Minimum échelle pour Filtre numérique sur fild lo. 5 2 l’entrée auxiliaire mini...maxi échelle de l’entrée l’affichage de la variable 0 ...
  • Page 7 Out W1 Out 1 an. o . 1 rl. o . 1 Attribution signal ou valeur de référence: Attribution signal PV, SP, SP-PROG, DEV+, DEV-, ENT.AUX, CHAUD, de référence: FROID, AL1, AL2, AL3, valeur provenant de la liaison série. CHAUD, FROID, AL1, AL2, AL3, répétition An.o.1, An.o.2...
  • Page 8 • Hrd SEnS Type capteur entrée principale Sélection type Thermocouple (TC) Configuration matériel (hardware) sens capteur entrée Thermorésistance (RTD) principale Thermistance (PTC) hrd.1 Entrée Entrée Entrée Interface Tension 0...50 mV / 10...50 mV analogique logique 1 logique 2 série Courant 0...20 mA / 4...20 mA Installation entrée hrd.
  • Page 9 fonction voyant «MAN»: M/A, L/R, ATUN, répétition IN1, IN2, led. 1 événement programmateur, ligne série active, erreur présente LEd.1 (MAN), LEd.2 (AUX), LEd.3 (REM) LEd.x Fonction aucune fonction led. 2 MAN/AUTO (allumé en manuel, éteint en automatique) LOC/REM (allumé en externe, éteint en local) autoadaptativité...
  • Page 10: Fonction Temporisateur, Temporisateur + 2 Consignes

    6 • FONCTION TEMPORISATEUR, TEMPORISATEUR + 2 CONSIGNES La fonctionnalité du temporisateur est validée en configuration Hrd dans le paramètre hrd.1 en programmant le code +16 ou +48 pour activer la sélection de deux consignes. En cas de validation, les paramètres _S.S.t. (start/stop temporisateur) et _ _r.t. (reset temporisateur) définissent les modes de fonctionnement. Le seuil d’intervention du temporisateur tS est configurable au niveau 1 de programmation avec pleine échelle 9999 s.
  • Page 11: Softstart

    8 • ALARMES Alarme absolue du type normal Alarme absolue du type symétrique AL1 + [ Hyst1 ] AL2 + Hyst2 AL1 + Hyst1 AL1 - [ Hyst1 ] temps tempo alarme 1 inverse directe alarme 2 Pour AL1 alarme absolue inverse (valeur mini) avec Hyst 1 positive, AL1 t = 1 Pour AL1 alarme absolue inverse symétrique avec hystérésis Hyst 1, AL1 t = 5 (*) = OFF s’il existe une inhibition à...
  • Page 12: Actions De Regulation

    Si la valeur du Temps d’Intégrale est trop grande (Action Intégrale faible), on peut avoir une persistance de l’écart entre mesure et consigne. Pour d’autres informations relatives aux actions de régulation, contacter GEFRAN. 11 • TECHNIQUE DE REGLAGE MANUELLE A) Régler la consigne à...
  • Page 13: Autoadaptativité

    13 • AUTOADAPTATIVITÉ Cette fonction est valable pour des systèmes à action simple (chaud ou froid). L’activation de l’autoadaptativité a pour but de calculer les paramètres optimaux de régulation au moment du démarrage du process; la mesure (par ex. température) doit être celle prise à puissance nulle (température ambiante). Le régulateur fournit le maximum de puissance programmée jusqu’à...
  • Page 14: Fonction De Correction Entrée Principale

    1.0 % OUT = 50mAca • Câble Interface pour configuration des appareils GEFRAN Kit pour PC muni de port USB (environnement Windows) pour la strumentation GEFRAN: KIT PC USB / RS485 o TTL • Un seul logiciel pour tous les modèles.
  • Page 15: Avertissements

    2 W). Monter une diode 1N4007 en parallèle avec la bobine des charges inductives qui travaillent en continu. GEFRAN spa ne pourra en aucun cas être tenue pour responsable des dommages causés à des personnes ou des biens dus à des déréglages, une utilisation incorrecte, anormale ou dans tous les cas non conforme aux caractéristiques de l’appareil.
  • Page 16 1600/1800 - 1600P/1800P - 1600V/1800V APPENDIX PONTICELLI PER CONFIGURAZIONE PONTS ÉTAIN POUR CONFIGURATION JUMPERS FOR CONFIGURATION PUENTES PARA CONFIGURACIÓN BRÜCKEN FÜR KONFIGURATION PONTES PARA CONFIGURAÇÃO SCHEDA POWER 90/260 (44995)4 e POWER 10/30 (45115)1 POWER BOARD 90/260 (44995)4 and POWER 10/30 (45115)1...
  • Page 17 S4 - S5 - S6 S5 S6 S22 - S23 - S21 SCHEDA CPU CPU BOARD CPU-KARTE CARTE CPU FICHA CPU PLACA CPU S17 - S20 Fig. 2 DESCRIZIONE PONTICELLI DESCRIPTION JUMPERS BESCHREIBUNG BRÜCKEN Abilitazione configurazione (stagno) S3 (chiuso) Enable configuration (Tin) S3 (closed) Freigabe der Konfiguration (Lötzinn) S3 (geschlossen)
  • Page 18 DESCRIPTION PONTS ÉTAIN DESCRIPCIÓN PUENTES DESCRIÇÃO PONTES Validation configuration (Etanche) S3 (fermée) Habilitación configuración (Estaño) S3 (cerrado) Habilitação da configuração (Estanho) S3 (fechado) Validation configuration (jumper) S14 (fermée) * Habilitación configuración (jumper) S14 (cerrado) * Habilitação da configuração (jumper) S14 (fechado) * Validation étalonnage S4 (fermée) Habilitación calibración...
  • Page 19 INGRESSI DIGITALI (DIP SWITCH S1) DIGITAL INPUTS (DIP SWITCH S1) DIGITALE EINGÄNGE (DIP SWITCH S1) ENTRÉES NUMÉRIQUES (DIP SWITCH S1) ENTRADAS DIGITALES (DIP SWITCH S1) ENTRADAS DIGITAIS (DIP SWITCH S1) INGRESSI / TIPO INPUTS / TYPE EINGÄNGE / TYP ENTRÉES / TYPE ENTRADAS / TIPO ENTRADAS / TIPOS INGRESSO DIGITALE 2...
  • Page 20 SCHEDA OUT SERIALE / OUT W SERIAL OUT BOARD / OUT W SERIELLER AUSGÄNGE / OUT W CARTE OUT SÉRIE / OUT W FICHA OUT SERIE / OUT W PLACA DE COMUNICAÇÃO DIGITAL / OUT W Fig. 3 USCITA ANALOGICA 1 (DIP SWITCHES S2) ANALOGUE OUTPUT 1 (DIP SWITCHES S2) ANALOGER AUSGANG 1 (DIP SWITCHES S2) SORTIE ANALOGIQUE 1 (DIP SWITCHES S2)
