Applications principales
• Fours industriels
• Industries chimique et
pharmaceutique
• Industrie agro-alimentaire
• Stérilisateurs, autoclaves
• Fours continus et unités de
séchage pour la céramique
GENERALITES

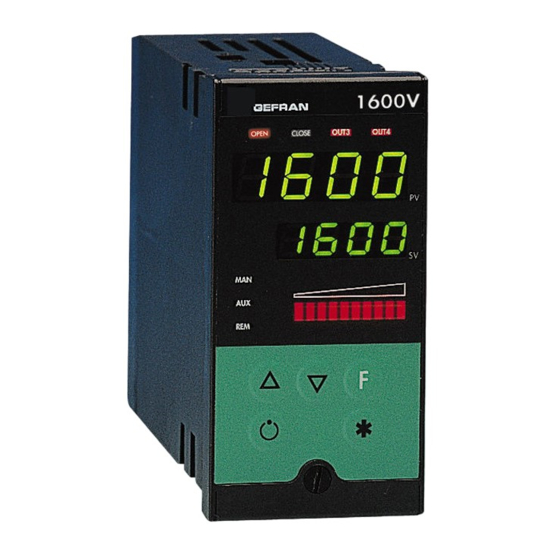

Régulateur à microprocesseur de format
48x96 / 96x96 (1/8 DIN / 1/4 DIN) pour
commande de vannes motorisées, réalisé
en technologie CMS.
L'interface opérateur en face avant,
protégé par une membrane en Lexan,
assure une étanchéité IP65.
Il est constitué de 4 touches, deux
afficheurs de 4 digits à LED vertes,
4 LED rouges pour l'indication de l'état
des sorties relais ou logiques et 3 autres
LED configurables pour la signalisation
de différentes fonctions.
Indicateur bargraphe à 10 LED rouges,
peut être associé à sorties analogiques
de régulation, entrées, déviation ou
position vanne.
L'entrée mesure principale est universelle
et permet de raccorder de nombreux
types de capteurs:
thermocouple, résistance
thermométrique, thermistance, entrée
linéaire, potentiomètre, possibilité de
linéarisation personnalisée à partir du
clavier.
La sélection se fait au moyen du clavier,
aucun shunt ou adaptateur externe n'est
nécessaire.
On peut activer une correction de l'entrée
par l'intermédiaire d'une fonction linéaire
définie au moyen de deux points.
Il possède une entrée analogique
1600V / 1800V
REGULATEUR pour VANNES MOTORISEES
auxiliaire isolée qui peut être configurée
en entrée linéaire ou pour potentiomètre
de recopie de position de la vanne.
2 entrées logiques isolées peuvent être
configurées pour la sélection de 4
consignes locales, marche, arrêt et RAZ
de la minuterie interne, commutation
auto/manu, consigne local/externe,
acquittement alarmes, blocage mesure.
L'appareil peut comporter jusqu'à 4 relais
(3A, 250V) ou 4 sorties logiques (12Vdc,
20mA) dont 2 sont affectés à la
commande de la vanne et 2 sorties
analogiques isolées en tension ou
courant.
La fonction de chaque sortie est
configurable par la clavier: sortie
régulation (ouverture/fermeture de la
vanne), sortie alarme, minuterie, recopie
mesure, consigne, écart, recopie entrée
logique, ou valeur lue par la liaison
numérique.
L'appareil est équipé en option d'une
alimentation capteur isolée (10 ou 24Vdc,
30mA max) pour alimenter un
transmetteur ou un potentiomètre.
L'interface de communication série
RS485 (compatible RS232C) permet de
lire ou de modifier n'importe quel
paramètre et de gouverner l'appareil en
ligne (commutation manuel/automatique,
local/à distance, contrôle temporisateur
interne, contrôle direct des sorties).
Caractéristiques principales
• Entrée universelle configurable par la
face avant
• Précision 0,2% PE
• Deux sorties régulation:
relais, logique, analogique, avec
fonction ouverture / fermeture de
vannes
• 3 alarmes configurables
• 2 sorties analogiques
• 2 entrées logiques avec fonctions
configurables
• Entrée auxiliaire pour potentiomètre
de recopie
• Alarme rupture de charge ou
court-circuit du capteur
• Autoréglage, autoadaptation, rampe au
démarrage, Auto/Manu sans à coup,
consigne interne/externe.
• Fonctions rampe, multi-consigne,
temporisateur
• Liaison numérique 4 fils opto-isolée.
Protocole:
GEFRAN CENCAL ou MODBUS
Protocoles disponibles:
MODBUS RTU et CENCAL (Gefran).
Des paramètres spécifiques pour la
régulation de vannes sont réglables par
le clavier: temps de parcours de la vanne,
temps d'impulsion minimum, seuil
d'intervention de la commande, bande
morte.
Le type de régulation est configurable:
avec ou sans potentiomètre de recopie,
algorithme PD ou PID.
La procédure de configuration est facilitée
grâce au regroupement des paramètres
par blocs de fonctions (CFG pour les
paramètres de régulation, Inp pour les
entrées, Out pour les sorties, etc.) et par
la possibilité de choisir un menu simplifié
pour le réglage des paramètres les plus
fréquemment utilisés.
Possibilité également de choisir les
paramètres à afficher permettant d'inhiber
automatiquement ceux qui ne sont pas
utiles à l'application.
Pour une programmation encore plus
conviviale, GEFRAN propose un kit de
configuration par PC, comprenant un
logiciel de configuration sous Windows,
un interface et un câble de liaison.
(voir fiche technique spécifique code
WINSTRUM).
