Dimensions 96 × 96 × 80 mm (1/4 DIN)
PROFIL
Interface opérateur
Grand écran LCD rétroéclairé à haute visi-
bilité et à fort contraste. Deux à trois ran-
gées d'écrans affichent les variables, les
points de consigne et les informations al-
phanumériques déroulantes avec jusqu'à
75 messages configurables de 32 carac-
tères chacun, avec trois langues différentes
pouvant être mémorisées. La sélection
des langues et des textes déroulants, fa-
ciles à comprendre, relatifs au diagnostic,
alarmes, état du processus font parler les
régulateurs dans la langue de celui qui les
utilise.
Contrôle
Le régulateur utilise les signaux de tempé-
rature et de concentration en oxygène pour
calculer le potentiel carbone de l'atmos-
phère du four.
Il est possible d'utiliser la deuxième boucle
de température pour régler la température
du four.
L'instrument permet d'effectuer des cycles
automatiques ou manuels de nettoyage de
la sonde d'oxygène en oxyde de zirconium
(Burnoff).
.
Grâce au calibrage à 4 points sur le terrain,

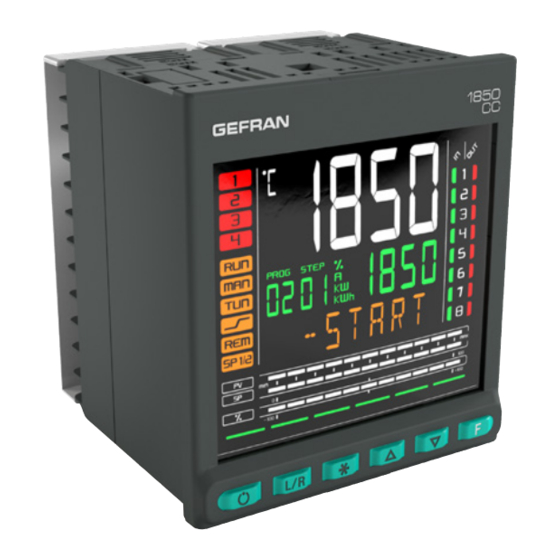

1850CC
RÉGULATEUR PID DOUBLE BOUCLE 1/4 DIN
CARACTÉRISTIQUES PRINCIPALES
• Entrée haute impédance pour la lecture de la sonde zircone
• Réglage du potentiel carbone et lecture du point de rosée
• Procédure de Burnoff pour le nettoyage de la sonde zircone, avec alarme dédiée
pour détecter tout dysfonctionnement de la sonde
• Interface opérateur avec grand afficheur LCD et trois bargraphes configurables
• Messages de diagnostic déroulants, configurables dans la langue sélectionnée
• Entretien préventif, avec compteurs d'énergie (kWh) et de commutation des
charges
• 32 blocs applicatifs logiques
• 8 blocs applicatifs mathématiques
• Temporisateur, programmateur de points de consigne et algorithmes pour le
contrôle des vannes motorisées
• Réglage évolué des paramètres de régulation
• Niveaux de mots de passe différenciés
• Entrées 3 et 1 déjà configurées pour la lecture de la sonde zircone (3) et du
thermocouple (1) afin de calculer le potentiel carbone
• 2 boucles de contrôle PID
• 2 programmateurs de points de consigne (192 étapes en 16 programmes ou 12
programmes de 16 étapes fixes chacun)
• Sorties relais, logiques, analogiques isolées
• Communication série RS485 en Modbus RTU slave.
• Communication série RS485 en Modbus RTU maître pour lire/écrire des
informations vers des dispositifs Modbus esclaves
• Communication Ethernet Modbus TCP en mode esclave
• Horloge\Calendrier hebdomadaire avec RTC
• Façade extractible pour faciliter le remplacement
Précision
•
les régulateurs répondent aux exigences
de la norme AMS2750E et peuvent être
utilisés dans les applications où la directive
NADCAP est nécessaire.
Configuration Easy
Possibilité de créer son propre "menu uti-
lisateur" avec uniquement les paramètres
nécessaires à l'application et protection par
mot de passe.
La configuration étendue et la création
de recettes de travail sont réalisables au
moyen du PC et du logiciel GF_eXpress,
même sans alimenter les régulateurs. Dans
GF_eXpress, vous pouvez définir, pour
chaque menu et chaque paramètre, ce qui
sera affiché sur le régulateur, de manière à
toujours garantir une simplicité d'utilisation
maximale sur le terrain.
Il est toujours possible de configurer les
régulateurs directement sur le terrain avec
seulement quatre touches, associées à des
LED lumineuses, qui servent de feedback
de touche appuyée, ainsi que de guide
pour indiquer les opérations appropriées.
Si nécessaire, les paramètres d'usine ini-
tiaux peuvent être rappelés à partir du cla-
vier ou de l'outil logiciel GF_eXpress.
0,1%, Temps d'échantillonnage 60 ms
Diagnostic, maintenance préventive et
moniteur des consommations
Le diagnostic de la sonde zircone consiste
à mesurer la valeur de l'impédance et la
réponse de la sonde à un court-circuit de
l'entrée de tension pour vérifier le temps de
récupération du signal. Il existe également
un Diagnostic complet pour rupture ou rac-
cordement erroné des sondes, rupture to-
tale ou partielle de la charge, hors échelle
des variables et anomalies de la boucle
de réglage. Des compteurs du nombre de
commutations des relais et des compara-
teurs avec des seuils d'alarme permettent
de programmer des opérations de main-
tenance préventive pour remplacer les ac-
tionneurs usés. Deux compteurs d'énergie
internes, avec alarmes en cas de variations
anormales, totalisent les consommations
énergétiques en kWh et leur coût, ce qui
permet un suivi énergétique continu.
Blocs applicatifs fonctionnels
Trente-deux blocs fonctionnels de type
logique AND, OR, à bascule, de compa-
raison, Compteurs et Temporisateur per-
mettent de créer des séquences logiques
personnalisées pour assurer le contrôle
complet et flexible de la machine. Huit
autres blocs fonctionnels mathématiques
s'y ajoutent pour traiter les variables ana-
