6.3.
Groupe équipé d'un coffret de commande TELYS
6.3.1 Présentation du coffret
6.3.1.1.
Présentation de la face avant
9
1
2
3
9
Bouton d'Arrêt d'Urgence (AU) permettant d'arrêter le groupe électrogène en cas de problème susceptible de mettre en
1
danger la sécurité des personnes et des biens.
Commutateur à clé de mise sous / hors tension du module.
2
Fusible de protection de la carte électronique.
3
Molette de défilement et de validation permettant le défilement des menus et des écrans avec validation par simple pression
4
sur la molette.
Bouton STOP permettant sur une impulsion d'arrêter le groupe électrogène.
5
Bouton START permettant sur une impulsion de démarrer le groupe électrogène.
6
LEDs de mise sous tension et de synthèse des alarmes et défauts.
7
Emplacement des ports USB.
8
Vis de fixation.
9
Ecran LCD pour la visualisation des alarmes et défauts, états de fonctionnement, grandeurs électriques et mécaniques.
10
Bouton ESC : retour à la sélection précédente et fonction RESET de défaut.
11
Bouton MENU permettant l'accès aux menus.
12
Eclairage du bouton d'arrêt d'urgence.
13
13
8
10

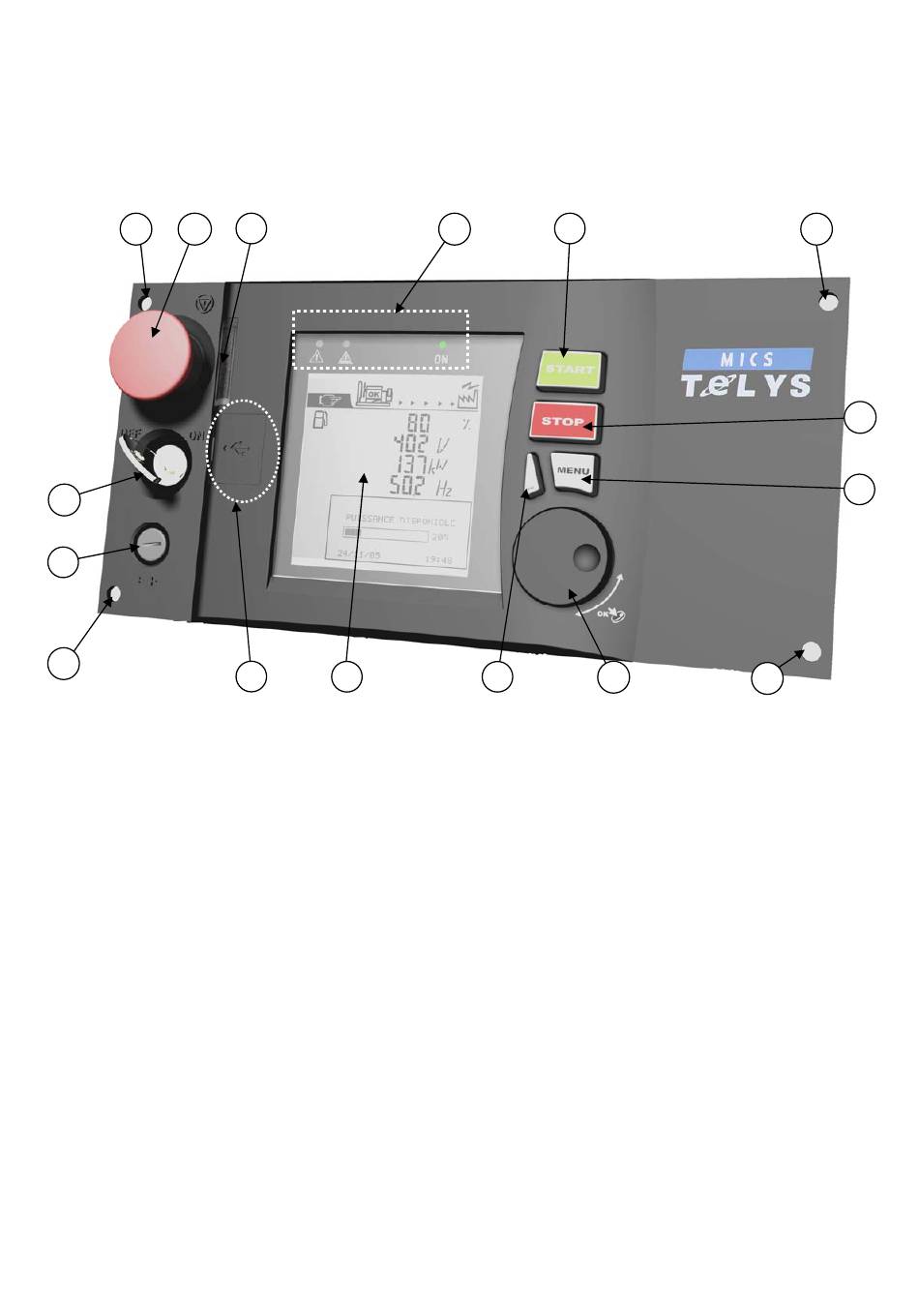

Figure 6.4 : Présentation de la face avant
6
7
11
4
43/277
9
5
12
9
