LEROY-SOMER
4.6 - Démontage, remontage
(cf § 5.4.1. & 5.4.2.)
ATTENTION
Cette opération ne doit être faite pendant
la période de garantie que dans un atelier
agréé LEROY-SOMER ou dans nos
usines, sous peine de perdre la garantie.

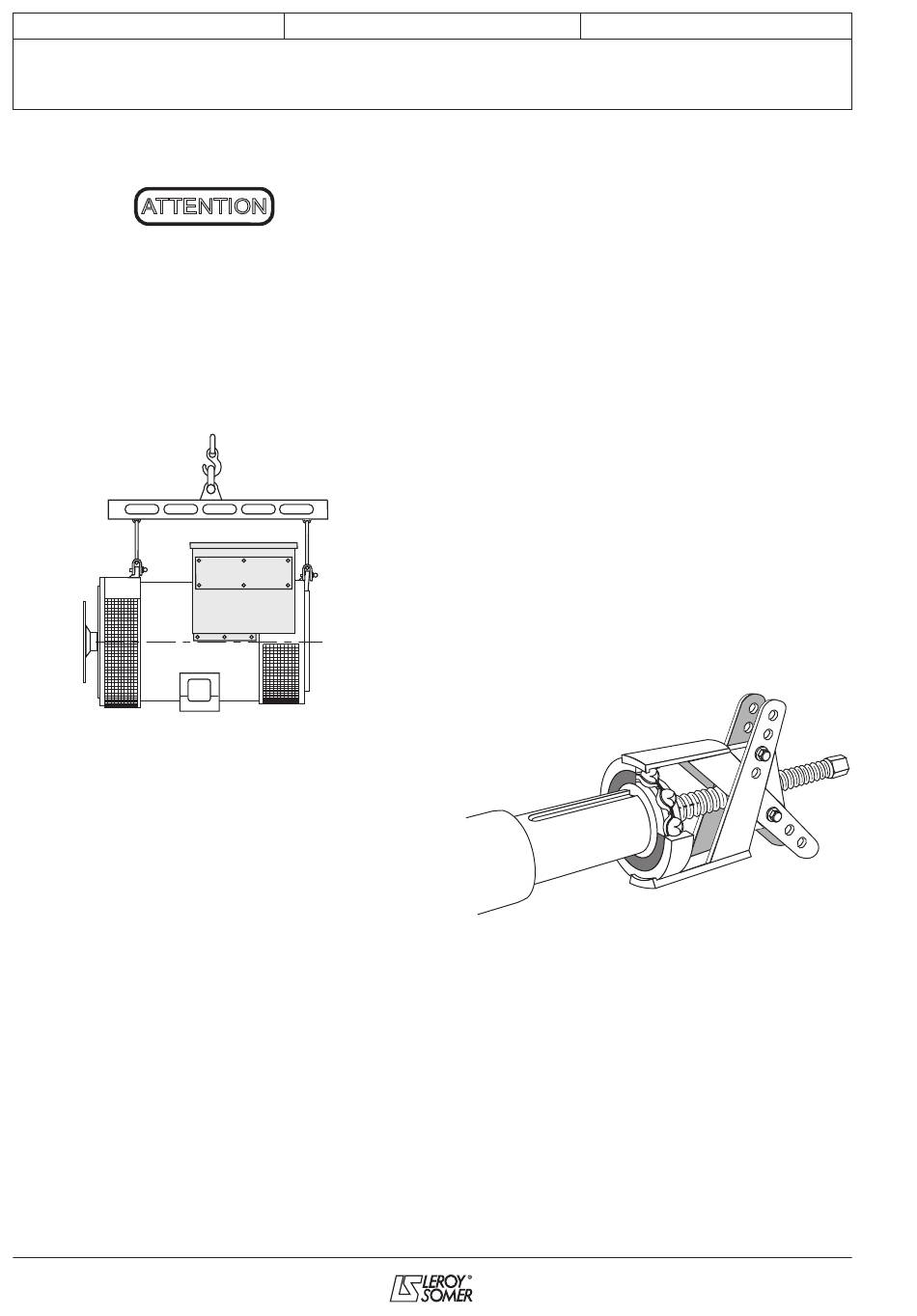

Lors des différentes manipulations, la
machine doit être horizontale (rotor non
bloqué en translation). Se référer à la
masse de la machine (voir 4.8.7) pour le
choix du mode de levage.
4.6.1 - Outillage nécessaire
Pour le démontage total de la machine, il est
souhaitable de disposer des outils définis ci-
dessous :
- 1 clé à cliquet + prolongateur
- 1 clé dynamométrique
- 1 clé plate de 7, 8, 10, 12 mm
- 1 douille de 8, 10, 13, 16, 18, 21, 22, 24 mm
- 1 embout 6 pans : de 5 (ex. Facom : ET5),
de 6 (ET6), de 10 (ET10, de 14 (ET14)
- 1 embout TORX T20 et T30
- 1 extracteur (U35) / (U32/350)
4.6.2 - Couple de serrage de la visserie
Voir § 5.4.
4.6.3 - Accès aux diodes
- Retirer la grille d'entrée d'air [51].
- Retirer la varistance [347].
- Vérifier les 6 diodes à l'aide d'un ohmmètre
ou d'une lampe (cf § 4.5.2.).
- Remonter les ponts en respectant les
polarités (cf § 4.5.1.).
14
Installation et maintenance
LSA 43.2/44.2 - 4 POLES
ALTERNATEURS
- Remonter la varistance [347]
- Reposer la grille d'entrée d'air [51].
- Remonter le capot supérieur [48].
4.6.4 - Accès aux connexions et au
système de régulation
L'accès aux bornes se fait directement
après avoir enlevé la partie supérieure du
capotage
[48].
potentiomètres de réglage du régulateur, il
faut démonter la plaque latérale [367].
4.6.5 - Remplacement du roulement
arrière sur machine monopalier
4.6.5.1 - Démontage
- Déposer le capot supérieur [48].
- Retirer la grille d'entrée d'air [51].
- Déposer les colliers de fixation des câbles
sortie puissance, déposer le connecteur de
l'excitatrice et le module R 791.
- Déposer les 4 écrous des tiges de montage.
- Démonter le flasque arrière [36] à l'aide
d'un extracteur : exemple U.32 - 350
(FACOM).
- Enlever le roulement [70] à l'aide d'un
extracteur à vis.
4.6.5.2 - Remontage
- Monter un roulement neuf après avoir
chauffé sa bague intérieure par induction ou
en étuve à 80 °C (ne pas utiliser de bain
d'huile).
- Placer la rondelle de précharge [79] dans
le flasque et installer un joint torique neuf
[349].
Remonter le flasque arrière, passer le
faisceau de câbles entre les barrettes
supérieures du flasque.
- Remonter les colliers de fixation des
câbles, le module R 791 et le connecteur de
l'excitatrice.
220/277
3434 fr -
2011.06 / j
Pour
accéder
aux
