R5
Pompes à vide à palettes rotatives lubrifiées à l'huile
PB 0008 C, PC 0008 C
Notice d'instructions
0870153585 | A0003_fr | Manuel original
20/08/2024

Publicité

loading

Sommaire des Matières pour BUSCH R5 PB 0008 C

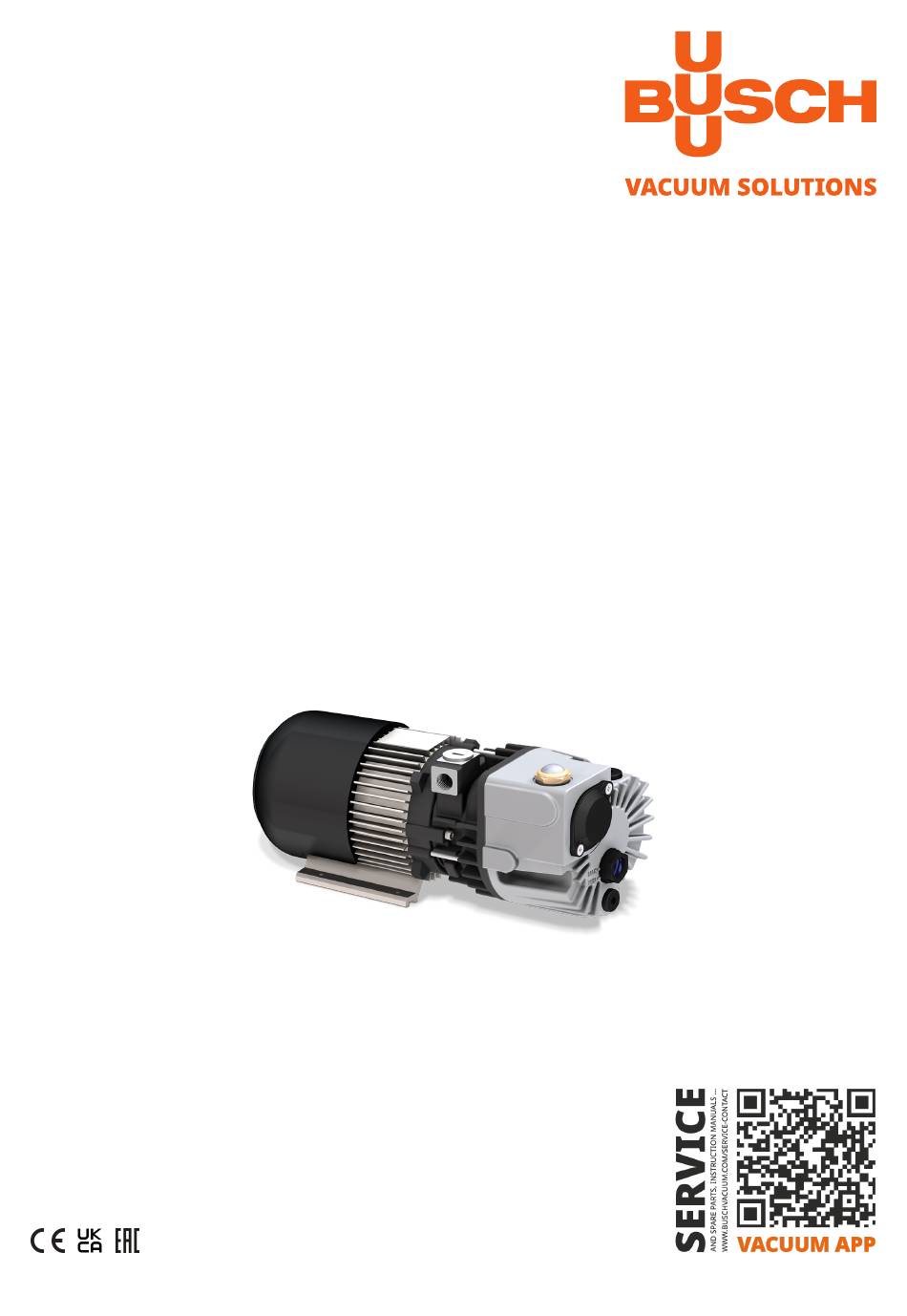

  • Page 1 Pompes à vide à palettes rotatives lubrifiées à l'huile PB 0008 C, PC 0008 C Notice d’instructions 0870153585 | A0003_fr | Manuel original 20/08/2024...
  • Page 2 Table des matières​ Table des matières Sécurité.................................. Description du produit............................Principe de fonctionnement ..........................Usage prévu................................. Unité de démarrage............................Caractéristiques standard..........................2.4.1 Protection thermique du moteur ....................... Accessoires en option............................2.5.1 Soupape de lest d’air..........................2.5.2 Filtre d’aspiration..........................Transport ................................Stockage ................................
  • Page 3 Sécurité Avant de manipuler la machine, il est indispensable que ce manuel d’instruction soit lu et compris. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement cette notice d'instructions avant utilisation, et la conserver pour consultation ulté- rieure.
  • Page 4 2 | Description du produit​ Description du produit Description Condensateur Raccordement électrique Connexion d’échappement Bride d'aspiration Bouchon de remplissage d’huile Couvercle (pour filtre d'échappement) Séparateur d’huile Bouchon de vidange d’huile Voyant de niveau d’huile Flèche directionnelle Filtre d'échappement (à l'intérieur du OS) Soupape anti-retour Plaque signalétique REMARQUE...
  • Page 5 La machine est conçue pour être placée dans un environnement potentiellement non explosif. La machine est conçue pour une installation à l'intérieur. Pour les installations à l’extérieur, contac- tez votre représentant Busch pour connaître les précautions spéciales. La machine est capable de maintenir la pression maximale, voir Données techniques [➔ 27].
  • Page 6 2 | Description du produit​ Version de la machine Temps de fonctionnement Version avec moteur monophasé : La machine est adaptée uniquement pour un fonctionne- ment intermittent (S3). L'entraînement est équipé d’un interrupteur de protection thermique. * Consulter la plaque signalétique (NP) pour connaître la version de la machine. Remarque : la soupape anti-retour (NRV) ne doit pas être utilisée comme soupape anti-retour ou vanne d’arrêt du système.
  • Page 7 Transport​ | 3 Transport CONSEIL Lorsque la machine est déjà remplie d'huile. Faire basculer une machine déjà remplie d’huile peut entraîner le passage de grandes quanti- tés d’huile dans le cylindre. Démarrer une machine contenant de quantités excessives d’huile dans le cylindre brisera immédiatement les palettes et détruira la machine ! ●...
  • Page 8 4 | Stockage​ Stockage ● Fermer hermétiquement toutes les ouvertures à l'aide des bouchons fournis avec la machine ou avec une bande adhésive si les bouchons ne sont plus disponibles. ● Entreposer la machine en intérieur, dans un endroit exempt de poussière et de vibrations, et si possible dans son emballage d'origine, de préférence à...
  • Page 9 Installation​ | 5 Installation Conditions d'implantation CONSEIL Utilisation de la machine en dehors des conditions d’installation autorisées. Risque de défaillance prématurée ! Perte d'efficacité ! ● S'assurer que les conditions d'installation soient pleinement respectées. Description min. 2 cm ● Assurez-vous que l’environnement de la machine n’est pas potentiellement explosif. ●...
  • Page 10 ● S’assurer que les couvercles, les protections, les capuchons, etc. fournis sont bien fixés. Si la machine est installée à plus de 1000 m au-dessus du niveau de la mer : ● Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante ré- duite.
  • Page 11 Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Pour le type et la capacité en huile, voir Données techniques [➔ 27] et Huile [➔ 28]. Instruction Manual R5 PB_PC 0008 C_FR_fr...
  • Page 12 5 | Installation​ Description Bouchon de remplissage d’huile (OFP) avec bague d'étanchéité, réf. de pièce : 0415 000 071 12 | 32 Instruction Manual R5 PB_PC 0008 C_FR_fr...
  • Page 13 Compatibilité électromagnétique. ● S'assurer que le moteur de la machine n’est pas affecté par des perturbations électriques ou électromagnétiques du secteur. Si nécessaire, contacter votre représentant Busch pour plus d’in- formations. ● S'assurer que la compatibilité électromagnétique de la machine est conforme aux exigences de votre réseau d’alimentation.
  • Page 14 6 | Raccordement électrique​ ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. ● Fournir un sectionneur verrouillable ou un bouton d'arrêt d'urgence sur la ligne électrique de manière à ce que la machine soit complètement sécurisée en cas de situation d'urgence.
  • Page 15 Raccordement électrique​ | 6 Schéma électrique pour moteur triphasé CONSEIL Sens de rotation incorrect. Risque d’endommager la machine ! ● Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement détruire la ma- chine ! Avant de démarrer la machine, s’assurer qu'elle fonctionne dans le bon sens. ●...
  • Page 16 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : DÉMARRAGE ● Fermer la soupape d'arrêt* ●...
  • Page 17 Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! ● Les travaux de maintenance ne doivent être effectués que par du personnel qualifié. ● Respecter les intervalles de maintenance ou consulter votre représentant Busch. CONSEIL Utilisation de nettoyants inappropriés.
  • Page 18 Toutes les 2 000 heures ou tous ● Changer l’huile et les filtres d’échappement (EF). les 6 mois Tous les 5 ans ● Faire une révision générale la machine (contacter Busch). Inspection du niveau d’huile ● Arrêter la machine. ● Attendre 1 minute.
  • Page 19 Maintenance​ | 8 Description Bouchon de vidange d’huile (ODP) avec bague d'étanchéité, réf. de pièce: 0415 000 071 Pour le type et la capacité en huile, voir Données techniques [➔ 27] et Huile [➔ 28]. Description Bouchon de remplissage d’huile (OFP) avec bague d'étanchéité, réf.
  • Page 20 8 | Maintenance​ Changement du filtre d'échappement Description Filtre d'échappement (EF) avec joint to- Joint torique, réf. de pièce : 0486 124 rique, réf. de pièce 0532 140 152 Couvercle (CO), réf. de pièce 0710 138 179 20 | 32 Instruction Manual R5 PB_PC 0008 C_FR_fr...
  • Page 21 ● Décontaminer la machine le plus possible et signaler l'état de contamination dans une « Dé- claration de contamination ». Busch n’acceptera la machine que si elle est accompagnée d’une « déclaration de contamination » dûment remplie et légalement contraignante, téléchargeable à l’adresse suivante : buschva- cuum.com/declaration-of-contamination.
  • Page 22 10 | Mise hors service​ Mise hors service DANGER Fils sous tension. Risque de choc électrique ! ● Toute intervention sur l’installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant de toucher la machine, laissez-la refroidir. ●...
  • Page 23 (voir la flèche collée ou moulée). ● Fixer le capot autour de la roue de ventilateur du moteur. Si des dépôts ont pu s'accumuler dans la machine : ● Contacter Busch. Instruction Manual R5 PB_PC 0008 C_FR_fr 23 | 32...
  • Page 24 Utilisation de pièces de rechange d’origine autres que Busch. Risque de défaillance prématurée ! Perte d'efficacité ! ● Utilisez uniquement des pièces de rechange, des consommables et des fournitures d’origine Busch pour garantir le bon fonctionnement de la machine et valider la garantie. Pièce de rechange Description Réf. de pièce Filtre d’échappement (EF)
  • Page 25 ● Vérifier l’alimentation élec- la bonne tension. trique. Le moteur est défectueux. ● Réparer la machine (contac- ter Busch). La machine n’atteint pas la Le niveau d'huile est trop bas. ● Ajouter de l'huile. pression habituelle au niveau La cartouche du filtre d’aspira- ●...
  • Page 26 Problème Cause possible Solution La machine fonctionne très Palettes coincées. ● Réparer la machine (contac- bruyamment. ter Busch). Roulements défectueux. ● Réparer la machine (contac- ter Busch). La machine chauffe trop. Refroidissement insuffisant. ● Enlever la poussière et la saleté de la machine.
  • Page 27 Température d’aspiration de gaz plage °C 5 ... 40 * Pression ambiante Pression atmosphérique Capacité en huile 0,25 Poids approx. * En cas de températures supérieures ou inférieures, contacter votre représentant Busch. Instruction Manual R5 PB_PC 0008 C_FR_fr 27 | 32...
  • Page 28 5 l En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine doit être remplie, veuillez vous reporter à la plaque signalétique (NP).
  • Page 29 La présente déclaration de conformité et le marquage CE apposé sur la plaque signalétique attestent de la validité de la machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant.
  • Page 30 La présente déclaration de conformité et le marquage UKCA apposé sur la plaque signalétique attestent de la validité de machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant. Si cette machine est intégrée à un ensemble de machines super-hiérarchisées, le fabricant des machines super-hiérarchisées (il peut également s’agir de la société...
  • Page 31 ​ R emarques Remarques Instruction Manual R5 PB_PC 0008 C_FR_fr 31 | 32...
  • Page 32 Avec un réseau de plus de 60 entreprises réparties dans plus de 40 pays et des agences dans le monde entier, Busch assure une présence mondiale. Dans chaque pays, du personnel local parfaitement compétent fournit une assistance sur mesure, soutenue par un réseau mondial d‘expertise.

Ce manuel est également adapté pour:

R5 pc 0008 c
