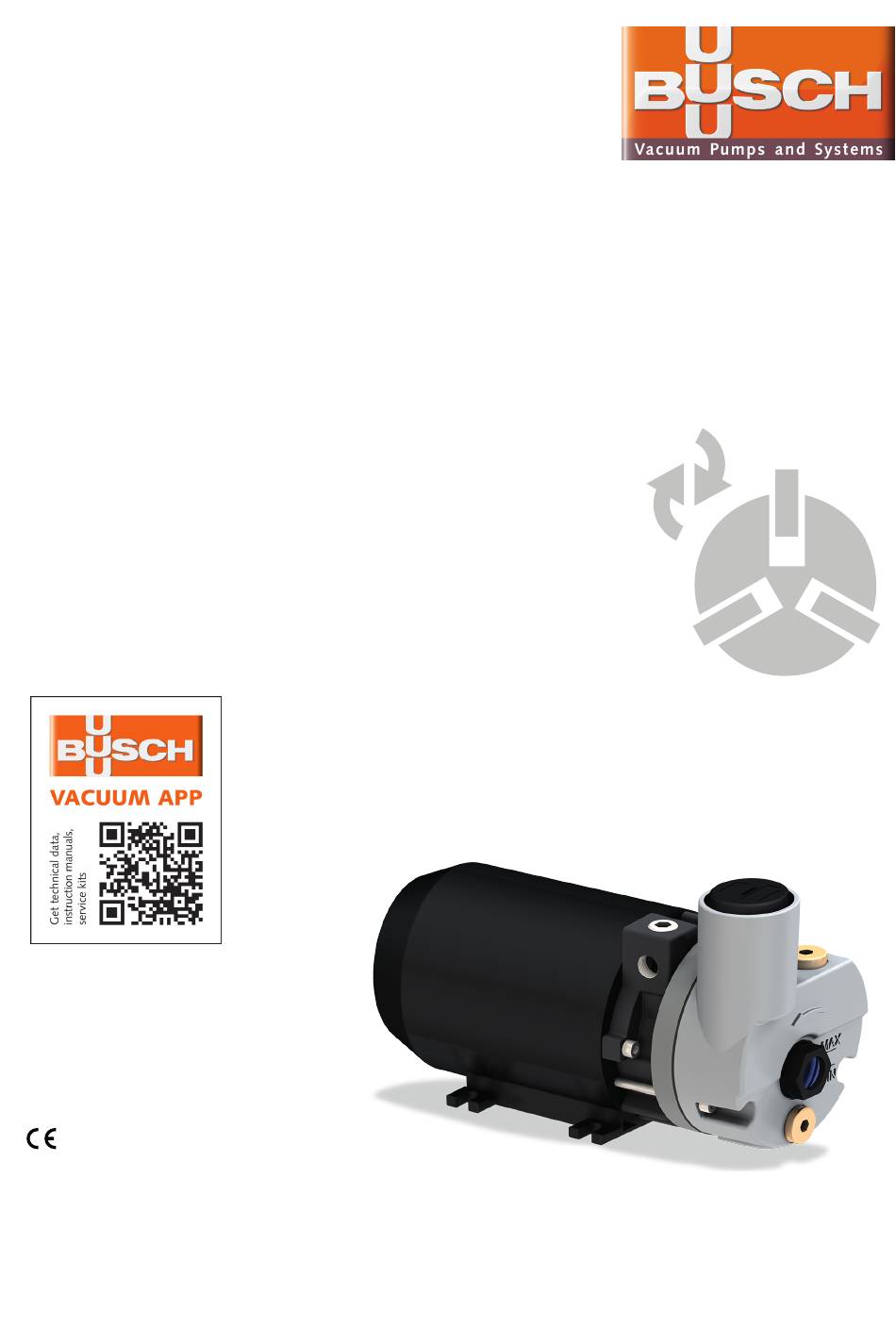

- Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées PB 0004 C PC 0004 C Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Allemagne 0870160580/A0001_fr / Traduction de la notice originale / Sous réserve de modification 19/02/2019...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................3 2 Description du produit ....................4 2.1 Principe de fonctionnement .................. 4 2.2 Application ......................5 2.3 Unité de démarrage....................5 2.4 Fonctions standards ....................5 2.4.1 Protection thermique du moteur ..............5 2.5 Accessoires en option ................... -
Page 3: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 4: Description Du Produit
2 | Description du produit Description du produit Connexion d’aspiration Bouchon de vidange d’huile Connexion d’échappement Voyant d’huile Bouchon de remplissage d’huile Filtre d’échappement Flèche de rotation Plaquette signalétique NOTE Terme technique. Dans cette notice d’instructions, nous employons le terme « machine » pour désigner la «... -
Page 5: Application
Le pompage d’autres substances peut entraîner une augmentation de la charge ther- mique et/ou mécanique de la machine et cette utilisation est admise seulement après une consultation préalable avec la société Busch. La machine est conçue pour être placée dans un environnement non explosif. -
Page 6: Transport
3 | Transport Transport AVIS Lorsque la machine est déjà remplie d’huile. Pencher une machine qui est déjà remplie d’huile peut entraîner le passage de grandes quantités d’huile dans le cylindre. Démarrer une machine contenant de quantités exces- sives d’huile dans le cylindre brisera immédiatement les palettes et détruira la machine! •... -
Page 7: Installation
• S’assurer que les couvercles, les protections, les capuchons, etc. fournis sont bien en place. Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. 0870160580_PB_PC0004C_A0001_IM_fr... -
Page 8: Conduites / Tuyaux De Raccordement
En cas d'une longueur importante des conduites de raccordement, il est conseillé d’utili- ser des conduites plus larges afin d’éviter une perte d’efficacité. Demander conseil à votre représentant Busch. 5.2.1 Connexion d’aspiration AVIS Introduction de corps étrangers ou de liquides. -
Page 9: Remplissage D'huile
Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 20] et Huile [► 20]. Contrôler le niveau d’huile... -
Page 10: Raccordement Électrique
• S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques; en cas de doutes, demandez conseil à votre représen- tant Busch. • Brancher la mise à la terre. • Brancher le moteur. -
Page 11: Schéma Électrique Pour Moteur Monophasé
Installation | 5 5.4.1 Schéma électrique pour moteur monophasé Moteur avec câble et connecteur MATE-N-LOK : ye gn Ha = phase principale Hi = phase auxiliaire Tw = protecteur thermique C = condensateur permanent bk = noir bn = marron bu = bleu ye/gn = jaune/vert 5.4.2 Schémas électriques pour moteur triphasé... -
Page 12: Mise En Service
6 | Mise en service Mise en service AVIS La machine peut être expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut détruire la ma- chine! • Avant de mettre la machine en service, il faut la remplir d’huile, voir Remplissage d’huile [► 9]. -
Page 13: Maintenance
Risque de défaillance prématurée et de perte d'efficacité! • Respecter les intervalles de maintenance ou demandez conseil à votre représentant Busch. • Éteindre la machine et la protéger contre tout démarrage involontaire. • Mettre à la pression atmosphérique les conduites de raccordement. -
Page 14: Périodes De Maintenance
• Vérifier le niveau d’huile, consulter la rubrique Ins- pection du niveau d’huile [► 14]. • Vérifier que la machine ne fuit pas; en cas de fuite, faire réparer la machine (contacter Busch). Tous les mois Si un filtre d’aspiration est installé : •... -
Page 15: Changement D'huile
Maintenance | 7 7.3 Changement d’huile Bac de récupération Type et quantité d’huile : consulter les chapitres Données techniques [► 20] et Huile [► 20]. Contrôler le niveau d’huile 0870160580_PB_PC0004C_A0001_IM_fr 15 / 24... -
Page 16: Changement Du Filtre D'échappement
8 | Révision 7.4 Changement du filtre d’échappement 0532 140 157 Pièces de rechange Busch d’origine USED 1 filtre d’échappement (EF), n° d'art. : 0532 140 151 Révision AVIS Montage incorrect. Risque de défaillance précoce! Perte d’efficacité! • Tout démontage de la machine n’étant pas décrit dans cette notice doit être réalisé... -
Page 17: Mise Hors Service
Utiliser des pièces de rechange d’origine autre que Busch. Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Pièce détachée Description N°... -
Page 18: Résolution De Problèmes
La machine ne démarre pas. Le moteur n’est pas alimenté • Vérifier l’alimentation. avec la bonne tension. Le moteur est défectueux. • Réparer la machine (contacter Busch). La machine n’atteint pas la Le niveau d’huile est trop • Rajouter de l’huile. pression habituelle au niveau bas. - Page 19 La machine surchauffe. • Voir le problème « La ma- chine surchauffe ». Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 0870160580_PB_PC0004C_A0001_IM_fr 19 / 24...
-
Page 20: Données Techniques
En cas de température ambiante défavorable, d'autres viscosités de l'huile peuvent être utilisées. Consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaquette signalé- tique (NP). -
Page 21: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 22 Notes...
