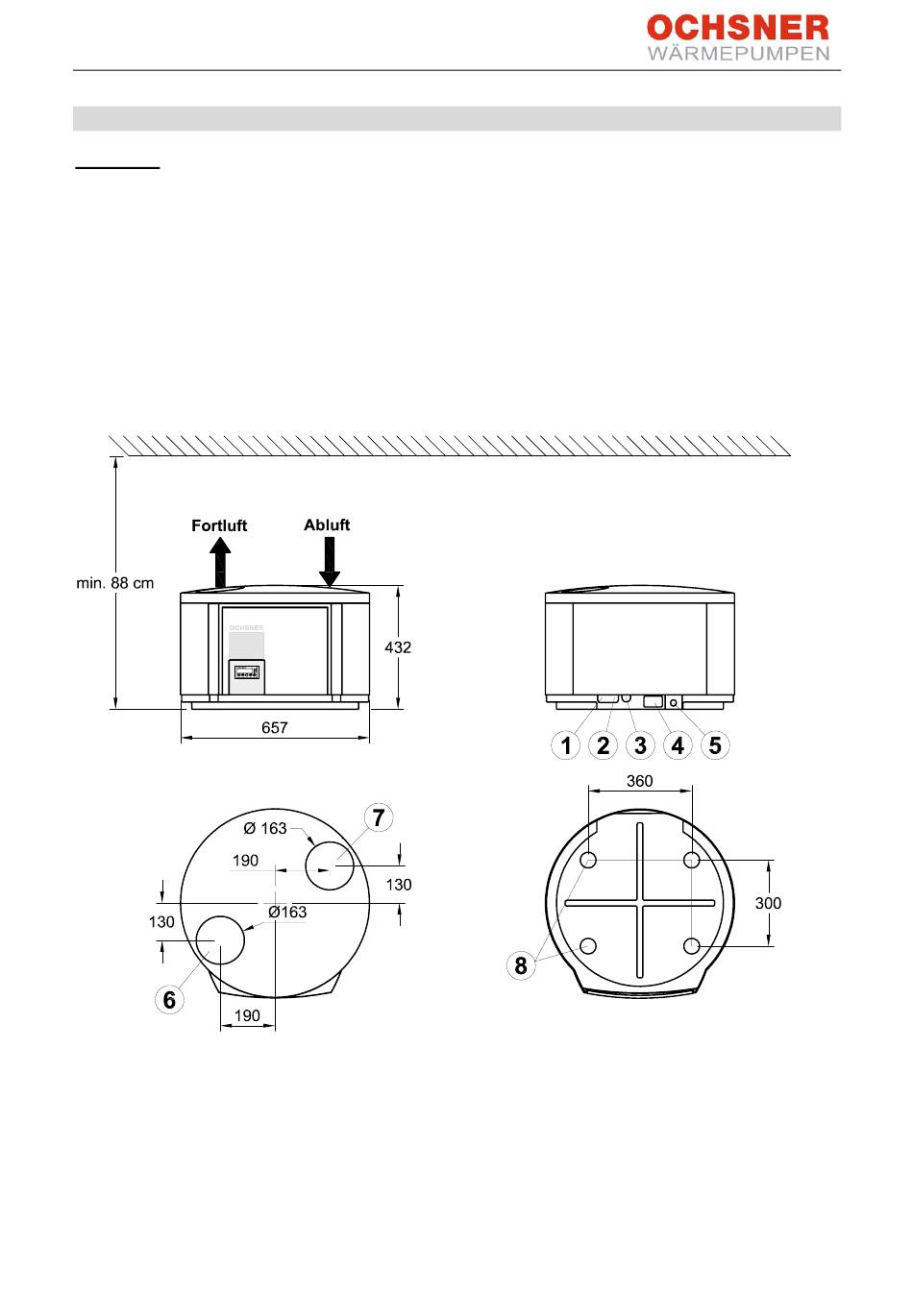

8.5 Dimensions
LEGENDE:
1) ECS - Retour 3/4" (Raccord à visser Mâle avec portée étanche)
2) ECS - Aller 3/4" (Raccord à visser Mâle avec portée étanche)
3) Evacuation condensats DN 20
4) Raccordement sonde F1 (NTC 5k)
5) Alimentation électrique avec fiche normalisée
6) Sortie d'air - refoulement circuit aéraulique (Gaines DN 160 raccordés par nipples ou colliers avec
joints)
7) Arrivée d'air - aspiration (c.f. 6.)
8) Points d'ancrage (4 x) en pose murale
BA_PM_Europa Mini IWP Tiptronic V2.2_FR_20100116_V03_20100427_BOL
20 /24
