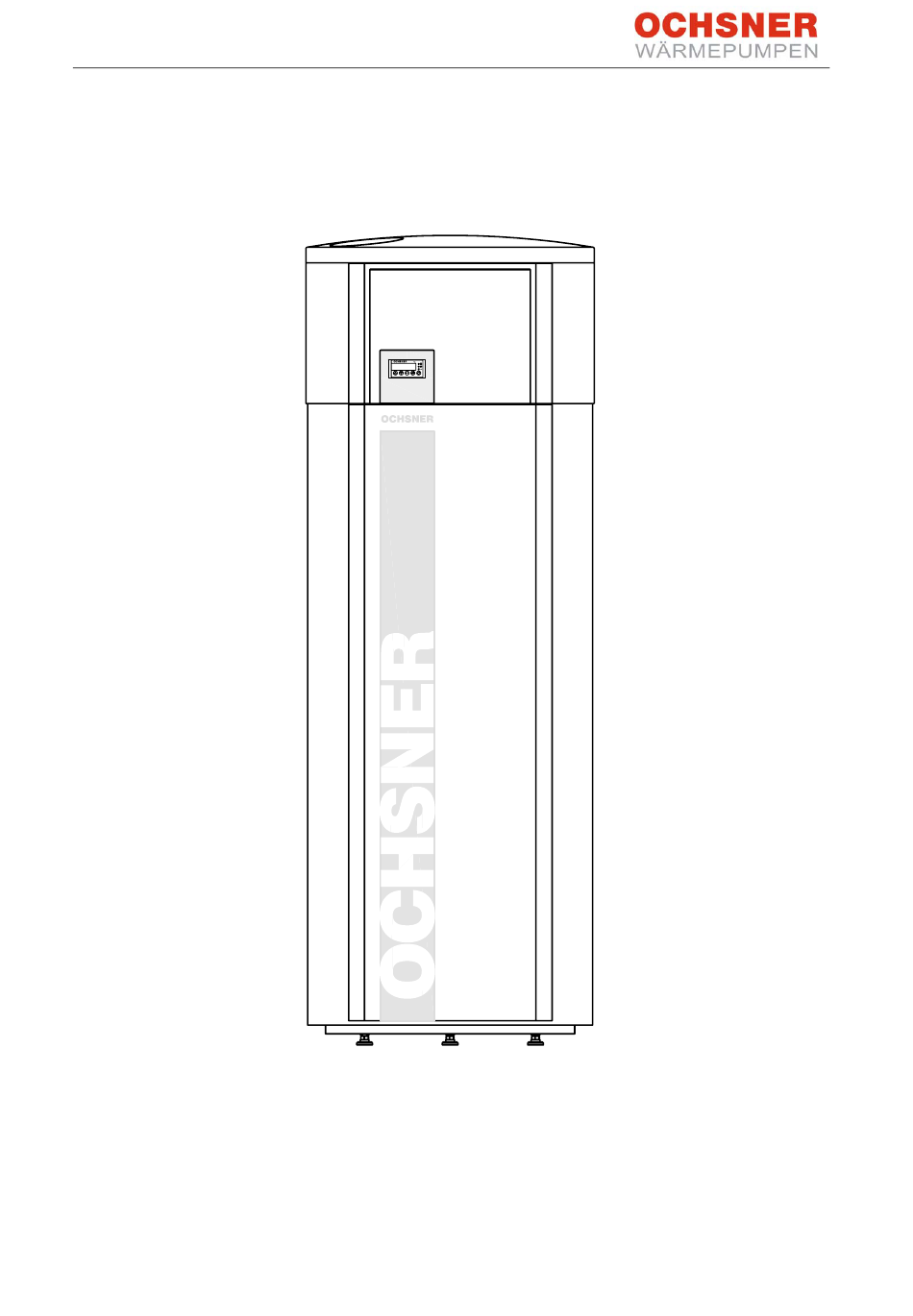

- Page 1 Mode d’emploi / Instructions d’installation Europa 303 DK Pompe à chaleur pour eau chaude sanitaire BA_PM_Europa 303 DK Tiptronic_FR_20091022_V06_20100425_BOL 1 /24...
- Page 2 Sommaire Indications générales ..............Fehler! Textmarke nicht definiert. Service de garantie ............... Fehler! Textmarke nicht definiert. Consignes de sécurité ..............Fehler! Textmarke nicht definiert. Norme CE ....................Fehler! Textmarke nicht definiert. Description ..................Fehler! Textmarke nicht definiert. ...
- Page 3 PAC doit être mise hors tension. La conception et la mise en œuvre doivent respecter le cahier de charge actuel de OCHSNER et être effectués dans les règles de Il est interdit à toute personne de l'art en respectant les normes en vigueur toucher ou de mettre en contact avec un matériau conducteur les...
- Page 4 L’emplacement choisi doit supporter 465 Kg sur L' EUROPA 303 DK est une pompe à chaleur une surface de 65cm de diamètre. Grace aux monobloc équipé d’un ballon ECS de 300 litres. pieds réglables de légères inégalités de surface Il est prêt à...
- Page 5 sages courts, comme la cuisine, etc. Un bou- refoulement clage sanitaire est à éviter à cause de pertes l’extérieur, il faut prévoir un clapet d’énergie conséquentes. Le ballon ECS doit anti-retour de faible résistance qui être maintenu hors gel avec un système de empêche l’introduction d’air froid à...
- Page 6 Le cas échéant il faut prévoir un réducteur de Installation: avec une pompe à chaleur de chauf- fage pression et un filtre au niveau de l‘alimentation. Canalisation: Aspirer l´air des pièces humides (il faut des entrées d´air par ex : porte ouverte : cran Le ballon ECS doit être complète- nécessaire) ou en partie de la pièce d´installation, rejeter à...
- Page 7 à l’électricien qui effectue les travaux de raccordement de la PAC. Les dysfonctionnements occasionnés par un dispositif de sécurité inadapté ne sont pas pris en charge par la garantie OCHSNER. Nous conseillons d’alimenter l’appareil en 230V/50Hz avec un disjoncteur différentiel séparé...
- Page 8 5.3 Résistance électrique de secours Avant de procéder aux essais vérifier que les raccordements correspondent aux préconisa- La pompe à chaleur Europa 303 DK est équi- tions de la documentation technique. pée de série d’une résistance électrique. La résistance électrique ne sera utilisée qu´en cas de nécessité...
- Page 9 6 Mode d’emploi La PAC est contrôlée et commandée par une régulation numérique. L’utilisateur a accès aux paramètres et aux fonctionnalités par une commande centrale. L’utilisateur peut changer certaines fonctions et certaines valeurs. MODE DE FONCTIONNEMENT ARRÊT AUTOMATIQUE Résistance électrique ARRET AUTOMATIQUE ANTI-LEGIONELLES...
- Page 10 6.1 Réglages Connexion/déconnexion de la pompe à chaleur LED éteinte : Pompe à chaleur déconnectée LED clignote : La pompe à cha- leur fonctionne LED allumée : Pompe à chaleur coupée ; mode stand-by La valeur de consigne fixée S1 a été atteinte voir point 3 L’arrêt du compresseur (20 minutes) est actif Maintenir la touche...
- Page 11 Réglage de la fonction légionelle Il est possible de programmer une seule montée en température de l'ECS dans un intervalle de temps donné (en jours) t1. L’eau chaude est alors chauffée par la pompe à chaleur à la valeur de consigne S2 qui a été...
- Page 12 6.2 Messages d’erreurs à l’affichage du régulateur Affichage commande Défaut Cause / Remède - Sonde défectueuse - Vérifier la sonde/le point de raccor- Court-circuit sonde F1 dement - Sonde défectueuse - Vérifier la sonde/le point de raccor- Interruption sonde F1 dement - Sonde défectueuse Court-circuit sonde F2...
- Page 13 6.3 Messages d’erreurs pompe à chaleur Tableau 2: Messages d’erreurs PAC BA_PM_Europa 303 DK Tiptronic_FR_20091022_V06_20100425_BOL 13 /24...
- Page 14 1,5 à 2 ans par le service technique OCHSNER. 7.1 Périodicité Si vous le souhaitez les services d’OCHSNER peuvent vous proposer un contrat de mainte- Le contrôle et l’éventuel remplacement de nance. En cas de besoin nous vous indiquons pièces sont inhérents à...
- Page 15 8 ANNEXES 8.1 Caractéristiques techniques Régulation F1 : Sonde Thermistance CTN (T°ECS 5kOhm à 25°C)F2 : Sonde Thermistance CTN Protection contre le gel (gaz très Entrées analogiques chaud) plage de mesure : -50...+150 °C Précision de mesure par rapport au régulateur à 25°C : +/-0,5 K et +/-0,5 % de la plage de mesure.
- Page 16 8.1.1 Sondes de la régulation Toutes les sondes de la régulation ont les mêmes caractéristiques : CTN 5000Ω à 25°C les valeurs sont indiquées dans le tableau suivant. Température °C Résistance [Ohm] Température °C Résistance [Ohm] 48322,7 4029,2 43071,6 3702,3 38447,9 3405,3 34370,5...
- Page 17 8.2 Données techniques pompe à chaleur Puissance Europa 303 DK Puissance de chauffage L15/W15-55 1,96 Puissance frigoriffique L15/W15-55 1,44 Puissance absorbée L15/W15-55 0,52 1)COP L15/W15-55 Puissance de chauffage L21/W15-55 2,11 Puissance frigoriffique L21/W15-55 1,63 Puissance absorbée L21/W15-55 0,48 2)COP L21/W15-55 COP selon EN255-3 Courant de démarage max.
- Page 18 8.3 Schéma électrique Sorties Numériques Entrée Numérique Défau -Pin -Pin -Pin -Pin -Pin -Pin -Pin -Pin -Pin -Pin -Pin -Pin Tiptronic Light noir blanc brun orange bleu rot/red 28 bar - 21 bar Anzeige Regel- Ist-Wert fühler NTC 5kOhm/25°C sw/bl NTC 5kOhm/25°C Transformateur 230VA...
- Page 19 8.4 Dimensions LEGENDE: 1) Aspiration 2) Refoulement (évacué) 3) Câble 230 V 4) Evacuation des condensats 5) Départ ECS 6) Raccord boucle de circulation 7) Départ échangeur à registre 8) Thermostat/sonde pour générateur externe 9) Retour échangeur à registre 10) Arrivée Eau froide 11) Evaporateur 12) Isolation therm.
- Page 20 8.5 Démontage de la hotte Démontage de la jaquette si la distance au plafond ne permet pas de la déboîter en la soulevant. Dévisser les vis de la hotte et soulever-la de 10cm environ (Image 1) Image 1: soulever l’ensemble de la hotte Tourner le couvercle dans le sens inverse des aiguilles d’une montre et tirer Image 5: Tourner et soulever Démonter la hotte en tirant dessus verticalement pour séparées les parties.
- Page 21 8.6 Consignes d‘installation BA_PM_Europa 303 DK Tiptronic_FR_20091022_V06_20100425_BOL 21 /24...
- Page 22 8.7 Recommandation de transport BA_PM_Europa 303 DK Tiptronic_FR_20091022_V06_20100425_BOL 22 /24...
- Page 23 EN 55014-2 1997 Type de générateur (s): Normes et directives Nationales Europa 303 DK DIN 8975 1986 VBG 20 1993 DruckbehV 1993 DIN 8901 1995 Ochsner Wärmepumpen GmbH Haag, 4. Juni 2009 Managing Director BA_PM_Europa 303 DK Tiptronic_FR_20091022_V06_20100425_BOL 23 /24...
- Page 24 Tél................................Service Technique ............................ OCHSNER OCHSNER Wärmepumpen GmbH Wärmepumpen GmbH Ochsner Straße 1 Elxlebenerweg 10 A 3350 Haag D 99310 Arnstadt Tel. +43 (0) 504245 - 499 Tel. +49 (0) 3628/ 6648 - 495 Fax.+43 (0) 504245 - 498 Fax +49 (0) 3628/ 6648 - 497 www.ochsner.de...
