2. Contrôle des paramètres apparaissant sur un
écran graphique

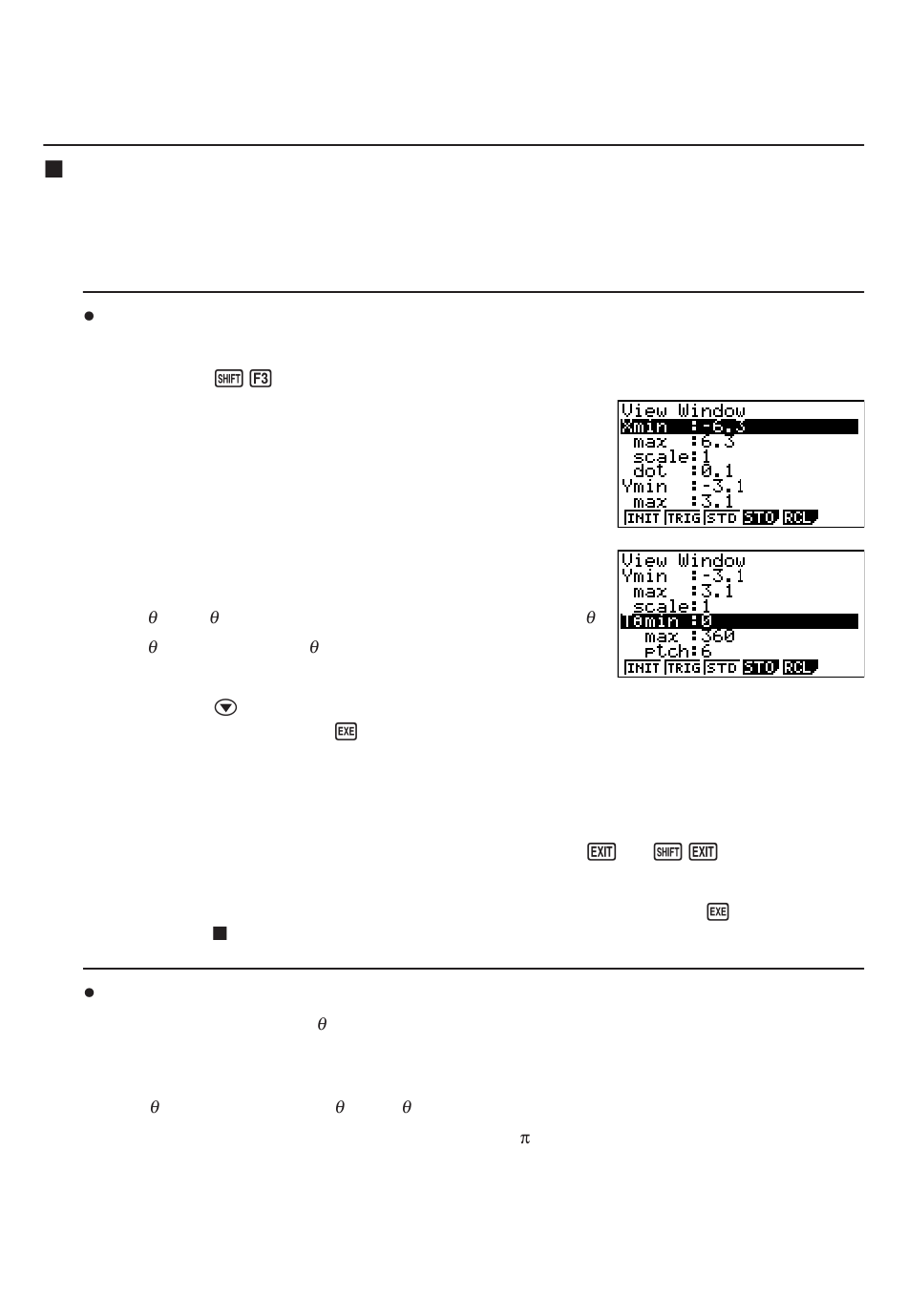

Réglages de fenêtre d'affichage (V-Window)
Utilisez la fenêtre d'affichage pour définir la plage des axes
l'échelle des axes. Les paramètres de la fenêtre d'affichage que vous voulez utiliser doivent
toujours être définis avant le tracé du graphe.
Pour effectuer les réglages de la fenêtre d'affichage
1. Depuis le menu principal, accédez au mode GRAPH.
2. Appuyez sur
Paramètre des coordonnées rectangulaires
Xmin/Xmax ... Abscisse minimale/maximale
Xscale ... Echelle de l'axe
Xdot ... Pas de variation de l'axe
Ymin/Ymax ... Ordonnée minimale/maximale
Yscale ... Echelle de l'axe
Paramètre des coordonnées polaires
T min/T max ... Valeurs minimales/maximales de T,
T ptch ... Pas de T,
3. Appuyez sur
paramètre en appuyant sur
• {INIT}/{TRIG}/{STD} ... {réglages initiaux}/{réglages initiaux avec l'unité d'angle désignée}/
{réglages standard} de la fenêtre d'affichage
• {STO}/{RCL} ... {sauvegarde}/{rappel} des réglages de la fenêtre d'affichage
Lorsque les réglages sont comme vous voulez, appuyez sur
sortir de l'écran de réglage de la fenêtre d'affichage.
• L'écran de réglage de la fenêtre d'affichage se ferme si vous appuyez sur
saisir lorsque
Précautions concernant les réglages de la fenêtre d'affichage
• La saisie de zéro pour T ptch entraîne une erreur.
• Toute saisie interdite (nombre hors du domaine de définition, signe négatif sans valeur,
etc.) cause une erreur.
• Si T max est inférieur à T min, T ptch sera négatif.
• Vous pouvez saisir des expressions (telles que 2 ) comme paramètres de fenêtre
d'affichage.
• Si le réglage de la fenêtre d'affichage produit un axe qui ne rentre pas dans l'écran,
l'échelle de l'axe sera indiquée au bord de l'écran le plus près possible de l'origine.
• Le changement de réglage de la fenêtre d'affichage supprime le graphe affiché et le
remplace par les nouveaux axes seulement.
(V-WIN) pour afficher l'écran de réglage de la fenêtre d'affichage.
x
y
pour déplacer la surbrillance et saisissez la valeur appropriée pour chaque
après chacun d'eux.
(indicateur d'indisponibilité) est affiché.
x
x
5-3
y
et
ainsi que l'espacement de
ou
(QUIT) pour
sans rien
