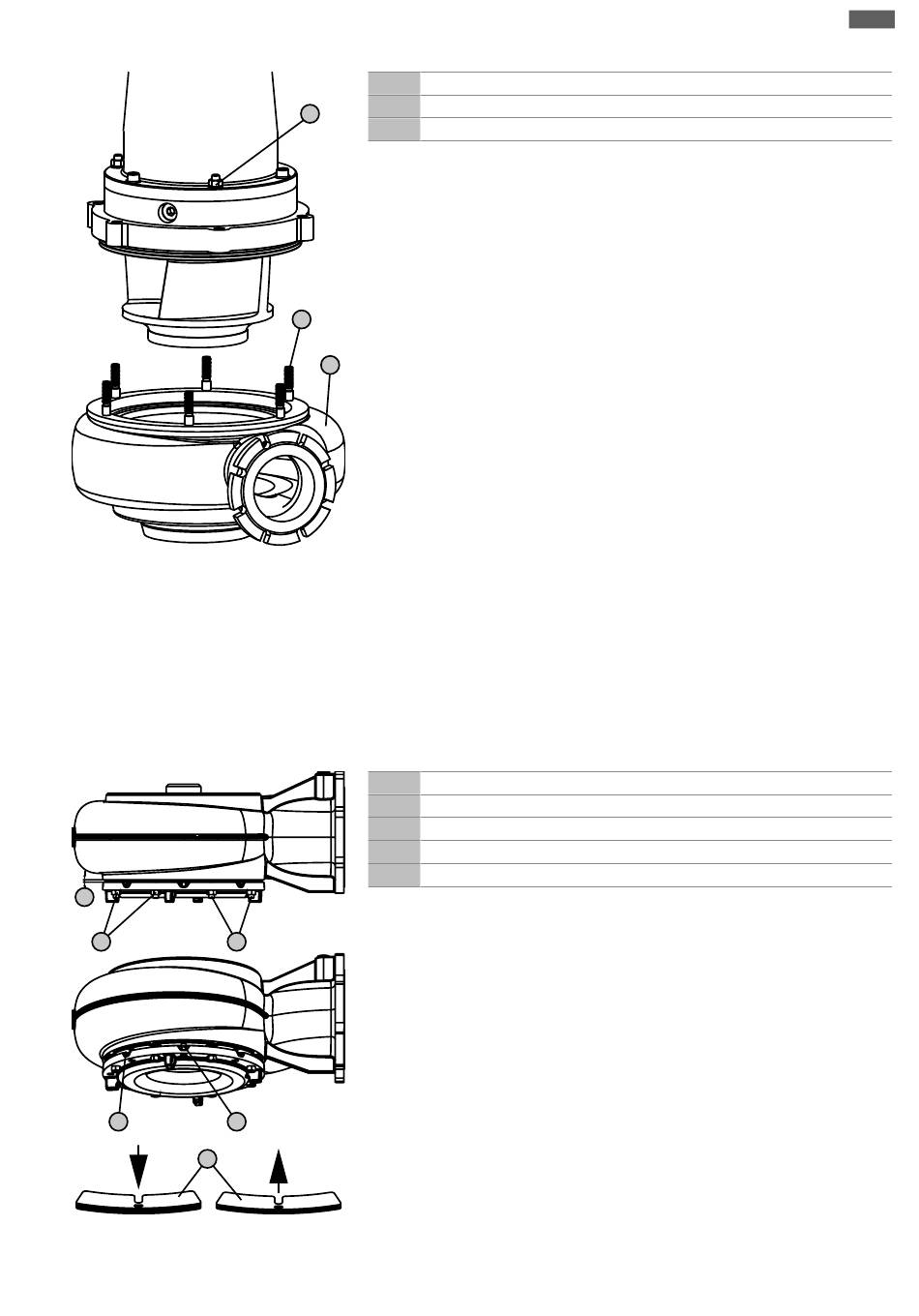

Fig. 15: Remplacement du corps hydraulique
9.7.4
Roue G SOLID : Ajustement de la
bride d'aspiration
5
1
2
3
4
3
Fig. 16: SOLID G : Ajuster l'espace
Notice de montage et de mise en service Wilo-EMU FA + FK 17.1, FK 202, FK 34, FK 42
Maintenance
1
Écrous hexagonaux pour la fixation du moteur/de l'hydraulique
2
Corps hydraulique
1
3
Goujon fileté
‡ Un instrument de levage avec une charge admissible suffisante est disponible.
‡ L'équipement de protection est revêtu.
‡ Le nouveau corps hydraulique est prêt.
‡ La roue ne doit pas être démontée !
1. Fixer l'instrument de levage au niveau du point d'élingage de la pompe à l'aide des
accessoires d'élingage adaptés.
2. Poser la pompe à la verticale.
3
ATTENTION ! Si la pompe est positionnée trop rapidement, le corps hydraulique
peut être endommagé au niveau de la bride d'aspiration. Positionner lentement
la pompe sur la bride d'aspiration !
2
AVIS ! Si la pompe ne peut pas être posée à plat sur la bride d'aspiration, dispo-
ser une plaque en-dessous pour équilibrer. Pour pouvoir soulever le moteur
sans problème, la pompe doit être à la verticale.
3. Marquer la position du moteur/de l'hydraulique sur le corps.
4. Desserrer et retirer les écrous hexagonaux sur le corps hydraulique.
5. Soulever lentement le moteur et l'extraire des goujons filetés.
ATTENTION ! Soulever le moteur à la verticale sans l'incliner ! Les goujons filetés
sont endommagés en cas d'inclinaison !
6. Faire pivoter le moteur au-dessus du nouveau corps hydraulique.
7. Abaisser lentement le moteur. Veiller à ce que les marquages du moteur/de l'hy-
draulique coïncident et faire passer avec précision les goujons filetés dans les per-
çages.
8. Revisser les écrous hexagonaux et relier solidement le moteur à l'hydraulique.
AVIS ! Respecter les couples de serrage indiqués en annexe !
▶ Le corps hydraulique est remplacé. La pompe peut être réinstallée.
AVERTISSEMENT ! Lors du démontage de l'instrument de levage alors que la pompe
est déposée, protéger la pompe contre les chutes et les glissements !
1
Écrou hexagonal pour fixation de la bride d'aspiration
2
Goujon fileté
3
Noyau feuilleté
4
Vis de fixation pour le noyau feuilleté
5
Espace entre bride d'aspiration et corps hydraulique
‡ Un instrument de levage avec une charge admissible suffisante est disponible.
‡ L'équipement de protection est revêtu.
1. Fixer l'instrument de levage au niveau du point d'élingage de la pompe à l'aide des
accessoires d'élingage adaptés.
2. Soulever la pompe de sorte qu'elle soit suspendue env. 50 cm au-dessus du sol.
3. Desserrer les écrous hexagonaux pour la fixation de la bride d'aspiration. Desserrer
les écrous hexagonaux jusqu'à ce qu'ils affleurent le goujon fileté.
AVERTISSEMENT ! Risque d'écrasement des doigts ! La bride d'aspiration peut
adhérer en raison d'incrustations sur le corps hydraulique et glisser subitement
vers le bas. Desserrer uniquement en croix les écrous hexagonaux et saisir par
dessous. Porter des gants de protection !
4. La bride d'aspiration repose sur les écrous hexagonaux. Si la bride d'aspiration
adhère au corps hydraulique, détacher avec précaution la bride d'aspiration à l'aide
d'une cale.
5. Nettoyer et désinfecter (le cas échéant) les surfaces de contact et les noyaux
feuilletés vissés.
6. Desserrer les vis sur les noyaux feuilletés et retirer les noyaux feuilletés un à un.
fr
41
