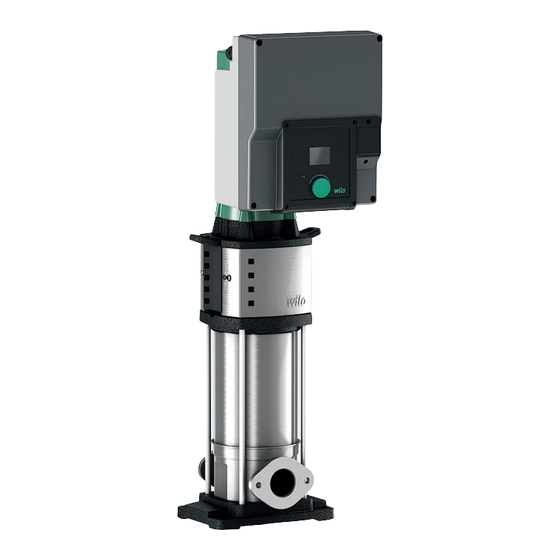

- Page 1 Pioneering for You Wilo-Helix V, FIRST V, 2.0-VE 22-36-52 Notice de montage et de mise en service · 4120943 • Ed.12/02/2022...
- Page 3 Fig. 1 FIRST...
- Page 4 Fig. 2...
- Page 5 Fig. 3 Fig. 5 HIGH VOLTAGE VOLTAGE Fig. 6 Fig. 7...
- Page 6 Fig. 4 Material code - 2 -3 (mm) Type Helix V(F), PN16/PN25/ 130 296 215 250 300 90 DN50 125 4 x M16 2.0-VE 22 PN30 PN16 4 x M16 Helix V(F), 16 x 250 320 105 DN65 145 2.0-VE 36 Ø14...
- Page 7 Fig. 8 Fig. 9 Fig. 10...
- Page 9 Français ......................
-
Page 10: Table Des Matières
Fonctionnement avec convertisseur de fréquence ........................... 19 8 Mise en service.................................. 19 Remplissage du système – Dégazage ................................. 19 Démarrage........................................ 21 9 Entretien .................................... 21 10 Pannes, causes et remèdes .............................. 21 11 Pièces de rechange ................................. 22 12 Élimination.................................... 22 WILO SE 02/2022... -
Page 11: Généralités
Le non-respect de la consigne peut entraîner des blessures (très) graves. ATTENTION Le produit risque d'être endommagé. La mention « Attention » apparaît lorsque le produit risque d'être endommagé en raison du non-respect des procédures par l'uti- lisateur. Notice de montage et de mise en service Wilo-Helix V, FIRST V, 2.0-VE 22-36-52... -
Page 12: Qualification Du Personnel
à la sécu- agréées rité. Des modifications du produit sont susceptibles d'être autorisées uniquement après consultation avec le fabricant. L'utilisation de pièces de rechange et d'accessoires d'ori- WILO SE 02/2022... -
Page 13: Modes D'utilisation Non Autorisés
4 = Corps de pompe monobloc en fonte grise EN-GJL-250 (revêtement approuvé ACS et WRAS) + hydraulique 1.4307 (AISI 304) 5 = Corps de pompe en fonte grise EN-GJL-250 (revêtement standard) + hydraulique 1.4307 (AISI 304) Notice de montage et de mise en service Wilo-Helix V, FIRST V, 2.0-VE 22-36-52... -
Page 14: Tableau Des Données
Humidité < 90 % sans condensation Altitude < 1000 m (> 1000 m sur demande) Hauteur d'aspiration maximale Conforme à la valeur NPSH de la pompe Niveau de pression acoustique dB(A) 0/+3 dB(A) Puissance (kW) 0,37 0,55 0,75 18,5 WILO SE 02/2022... -
Page 15: Contenu De La Livraison
Goujon de branchement du moteur Protège-accouplement Garniture mécanique Corps d'étage hydraulique Roue Arbre de pompe Moteur Accouplement Lanterne 10. Chemise de tube 11. Bride 12. Corps de pompe 13. Socle Notice de montage et de mise en service Wilo-Helix V, FIRST V, 2.0-VE 22-36-52... -
Page 16: Conception Du Produit
Écarter tout danger causé par l'énergie électrique. Mise en service Déballer la pompe et éliminer l'emballage en veillant au respect de l'environnement. Installation La pompe doit être installée dans un endroit sec, bien aéré et à l'abri du gel. WILO SE 02/2022... - Page 17 Soulever délicatement la pompe en utilisant les œillets à crochet intégrés, si néces- saire avec un palan et des élingues adaptées en respectant les consignes actuelles de soulèvement. Notice de montage et de mise en service Wilo-Helix V, FIRST V, 2.0-VE 22-36-52...
-
Page 18: Bride
écrous et appareils de manipulation (taille de la lanterne FF – voir désignation du produit) livrés avec la pompe : contrôler la puis- sance et la dimension du moteur dans le catalogue Wilo. WILO SE 02/2022... -
Page 19: Raccordement Électrique
Remplissage du système – Déga- zage ATTENTION Risque d'endommager la pompe ! Ne jamais faire fonctionner la pompe à vide. Le système doit être rempli avant le démarrage de la pompe. Notice de montage et de mise en service Wilo-Helix V, FIRST V, 2.0-VE 22-36-52... - Page 20 Lorsque le liquide pompé est chaud et que la pression est élevée, l'air qui s'échappe du bouchon de purge d'air peut provoquer des brûlures ou d'autres blessures. ƒ Ouvrir complètement la vanne de garde côté refoulement (3). ƒ Fermer le bouchon-purgeur (5a). WILO SE 02/2022...
-
Page 21: Démarrage
ƒ Durée de vie : 10 ans selon les conditions d'exploitation et si toutes les exigences décrites dans le manuel de fonctionnement ont été respectées. Notice de montage et de mise en service Wilo-Helix V, FIRST V, 2.0-VE 22-36-52... -
Page 22: Pannes, Causes Et Remèdes
La garniture mécanique est Remplacer la garniture mécanique endommagée Si la panne ne peut pas être résolue, contacter le service après-vente Wilo. Pièces de rechange Toutes les pièces de rechange doivent être commandées directement auprès du service après-vente Wilo. Afin d'éviter des erreurs, spécifier les données figurant sur la plaque signalétique de la pompe lors de la commande. - Page 23 Le site www.wilo-re- cycling.com contient de nombreuses informations sur le recyclage. Sous réserve de modifications sans préavis. Notice de montage et de mise en service Wilo-Helix V, FIRST V, 2.0-VE 22-36-52...
