Remarques pour mode de fonc-
tionnement en pompe double

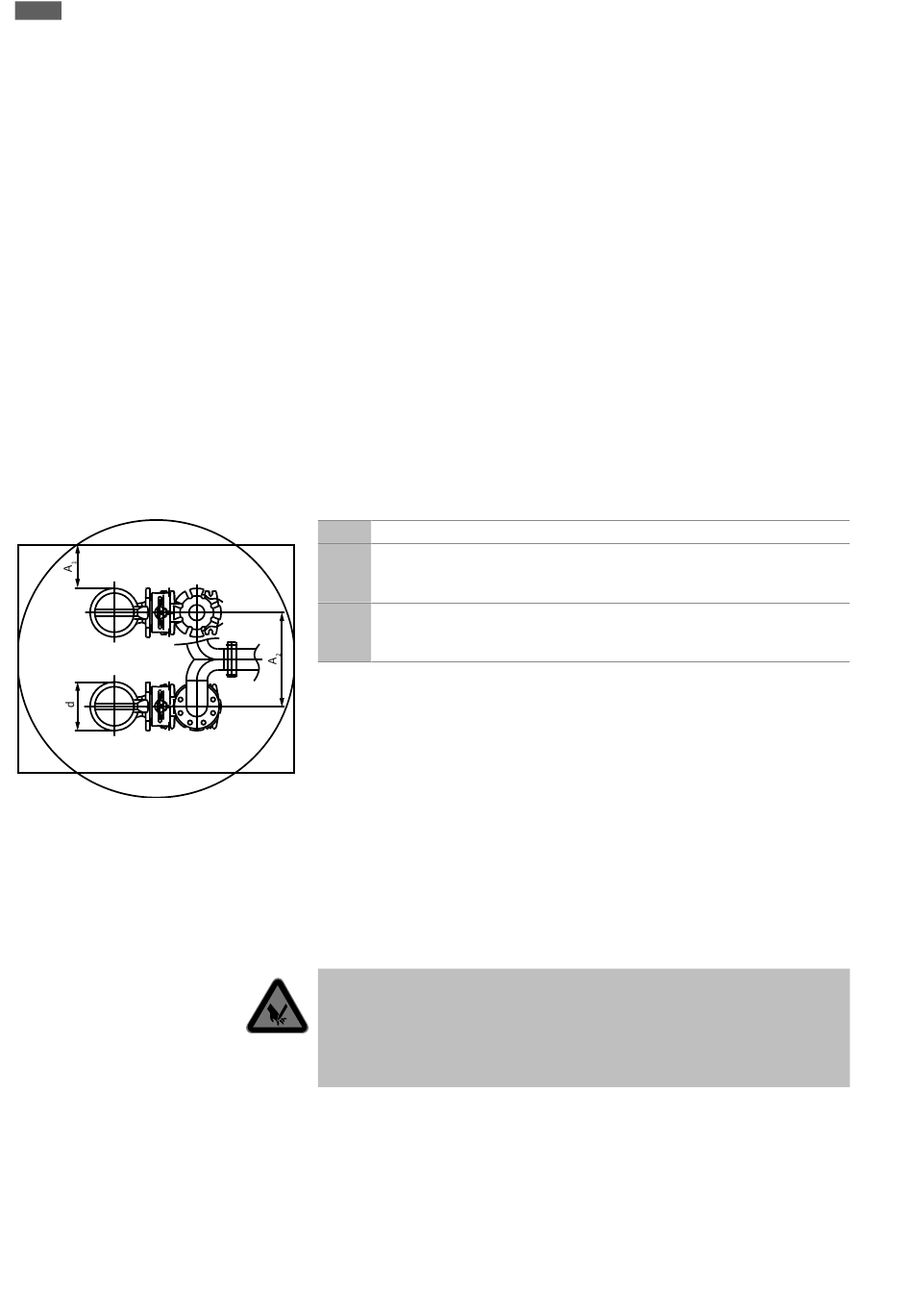

Fig. 3: Distances minimales
6.4.2
Travaux d'entretien
6.4.2.1
Faire tourner la roue.
18
Montage et raccordement électrique
▪ Utiliser des accessoires de levage pour lever, abaisser et transporter la pompe. Ne ja-
mais tirer la pompe sur le câble d'alimentation électrique !
▪ Un instrument de levage doit pouvoir être monté sans risque. L'emplacement de sto-
ckage ainsi que le local d'exploitation/l'emplacement d'installation doivent être acces-
sibles à l'aide d'un instrument de levage. La dépose doit s'effectuer sur un terrain ferme
et stable.
▪ Les câbles d'alimentation électrique posés doivent permettre un fonctionnement sans
danger. Vérifier que la section et la longueur de câble sont suffisantes pour le type de
pose choisi.
▪ Si des coffrets de commande sont utilisés, s'assurer qu'ils présentent la classe de pro-
tection IP appropriée. Installer le coffret de commande de manière à ce qu'il soit proté-
gé contre la submersion et en dehors des secteurs à risque d'explosion !
▪ Éviter toute prise d'air dans le fluide, utiliser des tôles de guidage ou des déflecteurs
pour l'alimentation. L'air entrant peut s'accumuler dans le système de tuyauterie et
créer des conditions d'exploitation non autorisées. Éliminer les poches d'air à l'aide de
dispositifs de purge d'air !
▪ Un fonctionnement à sec de la pompe est interdit ! Éviter les poches d'air dans le corps
hydraulique ou dans le système de tuyauterie. Le niveau d'eau ne doit jamais être infé-
rieur au niveau minimum prescrit. Il est recommandé de monter une protection contre le
fonctionnement à sec !
Lorsque plusieurs pompes sont utilisées sur une seule zone d'exploitation, les distances
minimales entre les pompes et par rapport au mur doivent être respectées. Il est néces-
saire de faire la distinction entre les différentes distances selon le type d'installation :
Marche alternée ou marche parallèle.
d
Diamètre du corps hydraulique
Distance minimale par rap. au mur :
A
- marche alternée : min. 0,3×d
1
- marche parallèle : min. 1×d
Distance par rap. aux conduites de refoulement :
A
- marche alternée : min. 1,5×d
2
- marche parallèle : min. 2×d
Les travaux d'entretien suivants doivent être effectués avant le montage à l'issue d'une
période de stockage de plus de 6 mois :
▪ Faire tourner la roue.
▪ Contrôler l'huile dans le compartiment moteur.
▪ Contrôler l'huile dans la chambre d'étanchéité.
AVERTISSEMENT
Arêtes tranchantes au niveau de la roue et de la bride d'aspiration !
La roue et la bride d'aspiration peuvent présenter des arêtes tranchantes. Elles pré-
sentent un risque de coupure des membres ! Il est donc nécessaire de porter des
gants de protection pour éviter tout risque de coupure.
‡ La pompe n'est pas raccordée au réseau électrique !
‡ L'équipement de protection est revêtu !
1. Poser la pompe à la verticale sur un support résistant. AVERTISSEMENT ! Risque
d'écrasement des mains. S'assurer que la pompe ne peut pas tomber ou glisser.
2. Saisir la tubulure de refoulement dans le corps hydraulique et faire tourner la roue
lentement et avec précaution.
WILO SE 2017-06
